Giắc kết nối ắc quy xe nâng SB175A 600V · 37010-22150

Giắc kết nối ắc quy xe nâng SB175A 600V mã tham chiếu 37010-22150 (mã TFV P.00987) là đầu nối kiểu Anderson SB vỏ màu xám, nối bình ắc quy axít-chì của xe nâng điện với xe hoặc với máy sạc. Bài này trả lời trọn các câu hỏi mà chủ xe, thợ và phòng mua hàng hay đặt ra trước khi mua một chiếc giắc sạc xe nâng: nó nằm ở đâu, làm nhiệm vụ gì, thông số ra sao, đối chiếu mã thế nào cho đúng, khi nào cần thay, thay thế nào cho an toàn và đặt hàng ở TFV ra sao.

Chiếc giắc nhìn đơn giản nhưng là điểm mà toàn bộ dòng điện của xe đi qua. Giắc lỏng, cháy hoặc lắp sai loại sẽ làm xe yếu, sạc không vào, thậm chí gây nóng chảy vỏ nhựa. Vì vậy chọn đúng đầu nối ắc quy ngay từ lần đầu giúp tiết kiệm thời gian dừng xe và công thợ.

Giắc kết nối ắc quy SB175A là gì, nằm ở đâu trên xe nâng

Giắc kết nối ắc quy, còn gọi là giắc cắm bình điện, giắc sạc xe nâng hay đầu nối ắc quy, là cặp đầu cắm có thể tháo rời đặt giữa bình điện và phần còn lại của xe. Một nửa giắc được bắt vào đầu cáp đi ra từ bình ắc quy; nửa còn lại bắt vào cáp đi vào xe, hoặc vào cáp của máy sạc. Khi cần sạc, người vận hành rút giắc phía xe ra và cắm giắc bình vào giắc của máy sạc. Khi sạc xong, làm ngược lại để xe chạy tiếp.

Trên đa số xe nâng điện, giắc nằm ngay cạnh khoang bình, thường lộ ra dưới nắp ghế hoặc bên hông xe để người vận hành thao tác nhanh mà không phải nhấc bình. Với giắc SB175A, phần vỏ nhựa màu xám có tay cầm để rút ra dễ dàng; bên trong là các tiếp điểm kim loại ép vào đầu cáp.

Tên gọi "SB" là ký hiệu dòng giắc Anderson SB, kiểu đầu nối dùng phổ biến cho bình ắc quy công nghiệp. Con số 175A là dòng điện định mức, còn 600V là điện áp định mức của chính chiếc giắc. Trên vỏ hàng thật tại kho TFV có in rõ kiểu SB và định mức 175A 600V, nên thợ có thể đọc trực tiếp trên vỏ khi đối chiếu.

Giắc sạc xe nâng SB175A làm nhiệm vụ gì

Chiếc giắc sạc xe nâng làm ba việc cùng lúc. Thứ nhất, nó dẫn toàn bộ dòng điện từ bình sang bộ điều khiển, mô tơ di chuyển, mô tơ bơm và các phụ tải khác. Thứ hai, nó cho phép tách bình ra khỏi xe trong vài giây để sạc, để thay bình hoặc để cô lập điện khi sửa chữa. Thứ ba, nó định hướng đúng cực dương và cực âm nhờ hình dạng vỏ, nên khó cắm ngược.

Vì dòng điện của xe nâng điện khá lớn, mọi điểm tiếp xúc kém trên giắc đều sinh nhiệt. Nhiệt làm tiếp điểm ô xy hoá nhanh hơn, điện trở tăng lên, rồi lại sinh nhiệt nhiều hơn. Một giắc cắm bình điện tốt giữ lực ép tiếp điểm ổn định qua nhiều lần cắm rút, nhờ vậy xe chạy khoẻ và máy sạc nhận đúng điện áp bình.

Với máy sạc, giắc còn là "cửa" duy nhất để dòng sạc đi vào bình. Giắc tiếp xúc kém khiến máy sạc đọc sai trạng thái bình, sạc lâu hơn hoặc báo lỗi. Đó là lý do khi thay giắc phía bình, nhiều xưởng thay luôn giắc phía máy sạc xe nâng để hai nửa cùng độ mòn.

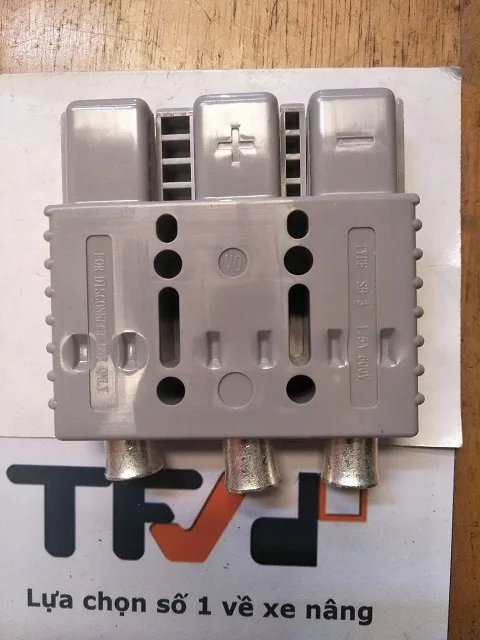

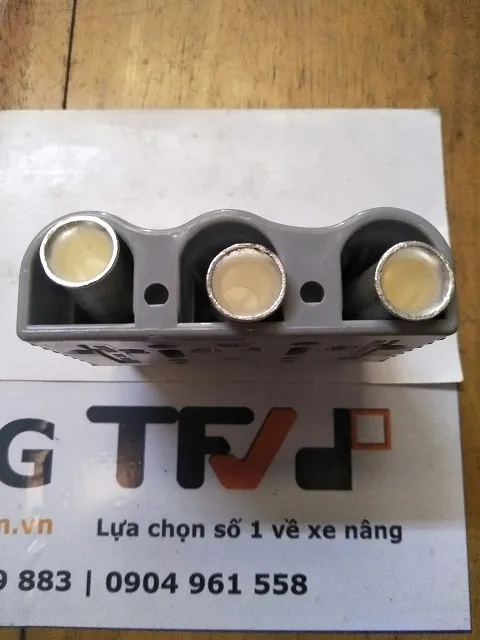

Thông số giắc kết nối ắc quy SB175A 600V · 37010-22150

Bảng dưới chỉ ghi các thông số TFV đã có trong hồ sơ mã hàng. Thông số nào không có trong bảng, TFV không tự điền; khi cần, kỹ thuật TFV sẽ đo và báo lại trên hàng thật.

Thông số	Giá trị
Tên hàng	Giắc kết nối ắc quy xe nâng SB175A 600V
Mã tham chiếu	37010-22150
Mã TFV	P.00987 (gộp P.00455, P.00985, P.00133)
Kiểu giắc	Anderson SB, vỏ màu xám
Dòng điện / điện áp định mức	175A – 600V
Dùng cho	Bình ắc quy axít-chì xe nâng điện và máy sạc tương ứng
Tình trạng	Hàng mới 100%

Lưu ý về các mã TFV: trước đây cùng một loại giắc này được đăng dưới nhiều mã P.00455, P.00985, P.00133. Nay TFV gộp về một mã chung P.00987. Nếu khách đang giữ hoá đơn hoặc phiếu xuất kho cũ ghi một trong các mã trên, cứ báo mã đó, TFV tra được ngay.

Điện áp 600V là mức tối đa mà vật liệu cách điện của giắc chịu được, cao hơn nhiều so với điện áp bình của xe nâng thông dụng. Vì thế, với giắc nối bình, con số quyết định khi chọn là dòng điện định mức 175A chứ không phải điện áp.

Giắc SB175A dùng cho xe nào, đối chiếu mã thế nào

Giắc SB175A dùng cho bình ắc quy axít-chì của xe nâng điện và máy sạc đi kèm bình đó. Nó không gắn với một hãng xe cố định: cùng một kiểu giắc có thể xuất hiện trên nhiều dòng xe nâng điện ngồi lái, xe nâng điện đứng lái hay xe reach truck, miễn là bình và máy sạc dùng chuẩn SB cỡ 175A. Vì vậy cách đối chiếu chắc chắn nhất là nhìn chính chiếc giắc đang dùng, không phải nhìn đời xe.

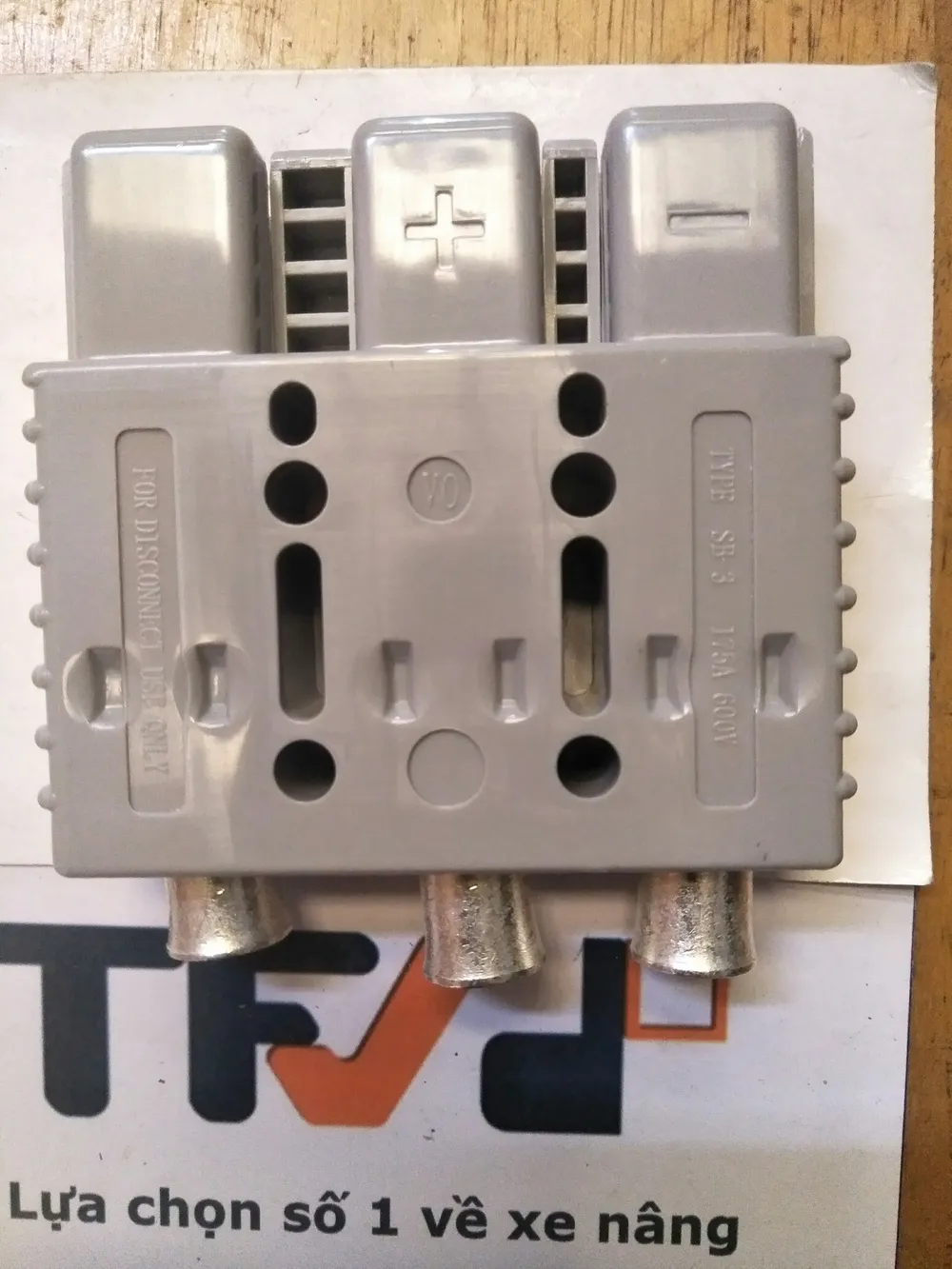

Bước đối chiếu nhanh tại xe

1. Đọc chữ in nổi trên vỏ giắc cũ: kiểu SB và định mức dòng điện, điện áp. Nếu đọc được 175A 600V thì đúng nhóm mã này.
2. Xem màu vỏ. Mã 37010-22150 có vỏ màu xám. Với dòng Anderson SB, màu vỏ là một cách phân biệt để giắc khác màu không cắm lẫn vào nhau, nên thay đúng màu cũ.
3. Đếm và xem các lỗ, chốt trên mặt cắm. Hai nửa phải khớp nhau hoàn toàn; nếu xe có thêm chân phụ thì báo cho TFV khi hỏi hàng.
4. Xem cỡ cáp và đầu tiếp điểm đang bắt vào cáp, để biết có dùng lại cáp cũ được không.
5. Chụp ảnh cả hai nửa giắc (phía bình và phía xe hoặc máy sạc) gửi TFV để đối chiếu trước khi giao.

Nếu xe đang dùng giắc khác cỡ, ví dụ giắc kết nối ắc quy 350A 600V hoặc giắc 160A, thì không nên đổi sang SB175A chỉ vì dễ mua. Đổi cỡ giắc kéo theo đổi giắc máy sạc, có khi phải đổi cả cáp.

So sánh giắc SB175A với các giắc kết nối ắc quy khác

Trong nhóm phụ tùng hệ thống điện xe nâng, TFV có nhiều cỡ giắc kết nối ắc quy. Chúng khác nhau chủ yếu ở dòng điện định mức, kiểu cổng và kích thước vỏ. Bảng dưới giúp đặt SB175A cạnh các mã gần nó để chọn cho đúng.

Mã hàng	Dòng định mức theo tên hàng	Khi nào cân nhắc
Giắc SB175A 600V · 37010-22150	175A	Xe và máy sạc đang dùng giắc Anderson SB cỡ 175A, vỏ xám
Giắc kết nối ắc quy 160A cổng đực · P.00338	160A	Xe đang dùng giắc 160A, cần đúng cổng đực
Giắc kết nối ắc quy 160A cổng cái · P.00339	160A	Nửa cổng cái đi cặp với giắc 160A cổng đực
Giắc kết nối ắc quy 320A cổng đực · P.00340	320A	Xe dòng lớn đang dùng giắc 320A
Giắc kết nối ắc quy 350A 600V · P.00344	350A	Xe dòng lớn đang dùng giắc 350A
Giắc kết nối ắc quy 120A · P.00343	120A	Xe nhỏ hơn đang dùng giắc 120A

Nguyên tắc chung: giữ đúng cỡ giắc mà nhà sản xuất xe và máy sạc đã chọn. Lắp giắc nhỏ hơn cỡ cũ khiến giắc nóng nhanh; lắp giắc lớn hơn thì không cắm được với máy sạc đang có. Giắc cùng cỡ nhưng khác màu vỏ cũng không cắm lẫn được, nên khi gọi hàng, cứ báo đủ cả cỡ lẫn màu.

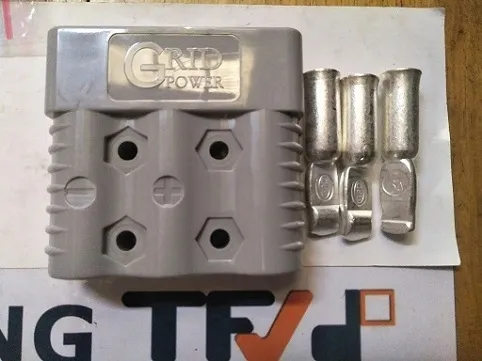

Dấu hiệu giắc cắm bình điện xe nâng cần thay

Giắc là chi tiết hao mòn theo số lần cắm rút và theo nhiệt. Những dấu hiệu dưới đây cho thấy đầu nối ắc quy đã đến lúc thay, thay vì tiếp tục vệ sinh hay nắn chỉnh:

• Vỏ nhựa đổi màu, phồng, có vết cháy sém quanh tiếp điểm hoặc có mùi khét sau khi chạy hay sau khi sạc.
• Giắc cắm vào thấy lỏng, rút ra quá nhẹ, hoặc hai nửa không còn khít; khi xe rung, đèn và đồng hồ chập chờn.
• Tiếp điểm bị rỗ, đen, có hạt kim loại bám do tia lửa điện; mặt tiếp xúc không còn sáng.
• Giắc nóng rõ rệt khi sờ tay ngay sau ca làm việc hoặc sau khi sạc, trong khi các điểm khác của cáp vẫn mát.
• Xe yếu khi lên dốc hoặc nâng tải, máy sạc báo lỗi hoặc sạc lâu bất thường dù bình vẫn tốt.
• Tay cầm gãy, vỏ nứt, chốt định vị mẻ khiến giắc có thể cắm lệch.

Nhiều trường hợp người dùng nghĩ bình yếu hay máy sạc hỏng, nhưng nguyên nhân chỉ là giắc tiếp xúc kém. Kiểm tra giắc trước sẽ tránh được chi phí thay những bộ phận đắt hơn nhiều.

Nguyên nhân hỏng giắc ắc quy xe nâng và cách dùng bền

Hiểu vì sao giắc hỏng giúp kéo dài tuổi thọ cả giắc lẫn bình. Các nguyên nhân hay gặp ở xưởng và kho hàng gồm:

Rút cắm khi đang có tải

Rút giắc khi xe chưa tắt khoá, hoặc khi máy sạc vẫn đang chạy, tạo hồ quang ngay giữa hai mặt tiếp điểm. Mỗi lần như vậy kim loại bị đốt một ít, lâu dần mặt tiếp điểm rỗ và tiếp xúc kém. Trên vỏ giắc SB thường có dòng chữ nhắc chỉ dùng để ngắt mạch, không dùng để đóng ngắt dòng tải. Thói quen đúng là tắt khoá điện xe, tắt máy sạc rồi mới rút hoặc cắm.

Kéo dây thay vì cầm tay giắc

Kéo mạnh vào cáp làm lỏng chỗ bóp cáp với tiếp điểm, tạo điểm nóng ngay bên trong vỏ mà nhìn ngoài không thấy. Luôn cầm tay giắc để rút.

Bụi, nước và hơi axít

Khoang bình axít-chì có hơi axít và nước bổ sung tràn ra. Giắc để thõng xuống sàn ướt hoặc dính dung dịch sẽ bị ăn mòn tiếp điểm. Nên treo giắc lên móc, giữ khô và vệ sinh khoang bình định kỳ.

Bóp cáp sai cách

Đầu cáp hàn hoặc bóp bằng dụng cụ không phù hợp làm tiếp xúc kém ngay từ đầu. Cần dụng cụ bóp đúng cỡ đầu tiếp điểm và cáp.

Ghép giắc mòn với giắc mới

Một nửa mới cắm vào nửa cũ đã rỗ thì nửa mới cũng mòn theo. Khi nửa phía bình hỏng nặng, nên kiểm tra luôn nửa phía máy sạc.

Cách kiểm tra giắc kết nối ắc quy SB175A

Không cần thiết bị phức tạp để biết giắc cắm bình điện còn tốt hay không. Thợ có thể làm theo trình tự sau, luôn bắt đầu bằng việc tắt khoá điện và rút giắc:

1. Nhìn: soi vỏ, tay cầm, mặt tiếp điểm. Vết cháy, nứt, rỗ là đủ lý do để thay.
2. Sờ sau khi chạy: sau một ca làm việc hoặc sau khi sạc, rút giắc ra và sờ nhẹ vào vỏ. Giắc nóng hơn hẳn cáp hai bên là dấu hiệu điện trở tiếp xúc cao.
3. Đo sụt áp bằng đồng hồ vạn năng: khi xe đang có tải nhẹ, đo điện áp giữa đầu cáp phía bình và đầu cáp phía xe, cùng một cực, ngang qua giắc. Giắc tốt cho sụt áp rất nhỏ; nếu sụt áp lớn hơn hẳn so với đo ngang qua một đoạn cáp liền, tiếp điểm đã kém.
4. Kiểm tra lực cắm: cắm hai nửa vào nhau, lắc nhẹ. Giắc tốt cắm chặt, không lắc lư, không tự tuột.
5. Kiểm tra chỗ bóp cáp: lay nhẹ cáp ở chỗ vào vỏ giắc; nếu cáp xoay hoặc tụt, phải bóp lại hoặc thay tiếp điểm.

Phép đo sụt áp là cách khách quan nhất để so giắc cũ với giắc mới. Ghi lại kết quả vào sổ bảo dưỡng giúp xưởng biết khi nào giắc sắp đến lúc thay.

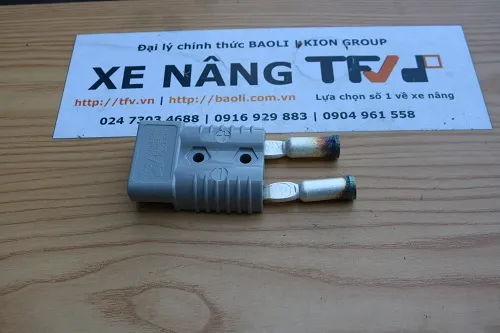

Quy trình thay giắc sạc xe nâng SB175A đúng cách

Thay giắc kết nối ắc quy là việc của thợ điện có kinh nghiệm với bình công nghiệp. Bình axít-chì của xe nâng tích năng lượng lớn; chạm chập hai cực bằng cờ lê có thể gây tia lửa và bỏng. Quy trình gợi ý:

1. Tắt khoá điện xe, rút chìa, tắt và rút điện máy sạc.
2. Rút giắc ra khỏi xe; đeo găng cách điện, kính bảo hộ; tháo trang sức kim loại trên tay.
3. Xác định cực dương, cực âm của cáp bình; đánh dấu bằng băng dính màu nếu cáp không có màu phân biệt.
4. Làm từng cực một: tháo tiếp điểm cũ khỏi vỏ giắc, cắt bỏ phần cáp bị ô xy hoá nếu có, tuốt lại vỏ cáp.
5. Bóp tiếp điểm mới vào cáp bằng dụng cụ bóp đúng cỡ; kiểm tra cáp không xoay, không tụt.
6. Lắp tiếp điểm vào vỏ giắc mới đúng vị trí cực theo ký hiệu trên vỏ cho đến khi khoá vào chốt.
7. Cắm thử với nửa giắc đối diện khi chưa có điện để kiểm tra độ khít.
8. Đo lại cực tính bằng đồng hồ vạn năng trước khi cắm vào xe hoặc máy sạc.
9. Cắm giắc, bật khoá, chạy thử di chuyển và nâng hạ; sau đó sạc thử một chu kỳ, sờ kiểm tra nhiệt độ giắc.

Sai lầm thường gặp khi mua và thay giắc ắc quy xe nâng

• Chỉ nói "giắc sạc xe nâng" mà không có ảnh hay mã: có rất nhiều cỡ và màu, dễ giao nhầm. Hãy gửi ảnh vỏ giắc có chữ in.
• Chọn theo điện áp bình thay vì dòng điện: mọi giắc trong nhóm đều có điện áp định mức cao hơn điện áp bình, nên dòng điện mới là thông số quyết định.
• Mua đúng cỡ nhưng sai màu vỏ: giắc khác màu không cắm được vào máy sạc đang có.
• Thay một nửa, để nguyên nửa cũ đã cháy: nửa mới nhanh hỏng theo.
• Dùng lại tiếp điểm cũ trong vỏ mới: vỏ mới nhưng mặt tiếp xúc cũ vẫn rỗ, giắc vẫn nóng.
• Bóp cáp bằng kìm thường hoặc hàn vội: chỗ nối kém là chỗ sinh nhiệt đầu tiên.
• Cắm ngược cực khi lắp lại: có thể làm hỏng bộ điều khiển hoặc máy sạc; luôn đo cực tính trước.

Nếu xe dùng giắc cỡ nhỏ hơn, có thể xem thêm giắc kết nối ắc quy 30A 250V cổng cái để thấy sự khác biệt về kiểu dáng và mục đích dùng giữa các cỡ giắc.

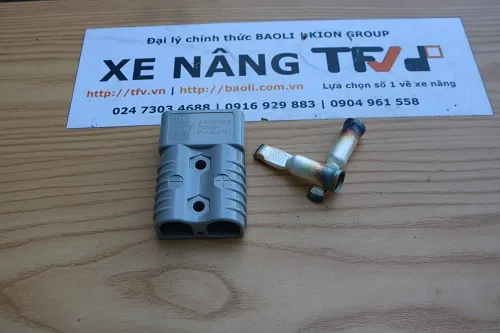

Giắc SB175A hàng thật tại kho TFV

Ảnh trong bài là ảnh chụp hàng thật tại kho TFV, không phải ảnh mạng. Mỗi chiếc giắc kết nối ắc quy SB175A đều gắn mã TFV P.00987 để tra lịch sử nhập xuất. Những điều TFV làm với mã hàng này:

• Hàng mới 100%, nhập khẩu chính ngạch, xuất hoá đơn VAT đầy đủ.
• Đối chiếu mã trước khi giao: khách gửi ảnh giắc cũ, TFV so chữ in, màu vỏ và mặt cắm với hàng thật.
• Gộp các mã cũ P.00455, P.00985, P.00133 về P.00987 để khách cầm mã nào cũng tra được.
• Giao hàng toàn quốc.

Ngoài giắc, TFV có đủ nhóm phụ tùng xe nâng và các nhóm liên quan như bình điện xe nâng, nên một đơn có thể gom cả giắc, cáp và phụ tùng điện khác.

Đặt mua giắc kết nối ắc quy SB175A, nhận báo giá

Giá giắc kết nối ắc quy SB175A phụ thuộc số lượng mỗi đơn và tồn kho tại thời điểm hỏi, nên TFV không niêm yết cố định trên trang. TFV báo giá và báo tồn kho cùng lúc khi khách hỏi hàng.

Cách đặt hàng nhanh

1. Chụp ảnh giắc cũ, rõ chữ in trên vỏ và mặt cắm; nếu có, ghi lại mã 37010-22150 hoặc mã TFV cũ.
2. Báo số lượng cần, cần một nửa hay cả cặp, có cần thêm giắc phía máy sạc không.
3. Gọi hotline 0916929883 hoặc để lại thông tin qua trang để kỹ thuật TFV đối chiếu.
4. Nhận báo giá kèm tồn kho, xác nhận đơn, TFV xuất hoá đơn VAT và giao hàng toàn quốc.

Khách mua cho đội xe nhiều chiếc nên báo trước số xe và loại máy sạc để TFV gom đủ giắc hai phía trong một lần giao.

Hỏi đáp về giắc kết nối ắc quy xe nâng SB175A

Giắc SB175A 600V có dùng được cho mọi xe nâng điện không?

Không phải mọi xe. Giắc này dùng cho bình ắc quy axít-chì và máy sạc đang dùng chuẩn Anderson SB cỡ 175A vỏ xám. Xe dùng cỡ giắc khác thì cần đúng cỡ đó.

Mã 37010-22150 và mã P.00987 khác nhau thế nào?

37010-22150 là mã tham chiếu của giắc; P.00987 là mã nội bộ TFV dùng để quản lý kho. Cả hai cùng chỉ một mặt hàng.

Tôi có hoá đơn cũ ghi P.00455 hoặc P.00985, có đúng hàng này không?

Đúng. TFV đã gộp P.00455, P.00985 và P.00133 về mã P.00987. Báo mã cũ, TFV tra được ngay.

Điện áp 600V có nghĩa là bình phải là 600V?

Không. 600V là điện áp tối đa giắc chịu được. Bình xe nâng có điện áp thấp hơn nhiều; thông số quyết định khi chọn giắc là dòng điện 175A.

Có nên thay cả hai nửa giắc cùng lúc?

Nên, nếu nửa còn lại đã rỗ, cháy hoặc lỏng. Ghép nửa mới với nửa cũ hỏng làm nửa mới mòn nhanh.

Giắc sạc xe nâng bị nóng có nguy hiểm không?

Có. Giắc nóng là dấu hiệu tiếp xúc kém, để lâu có thể làm chảy vỏ và cháy cáp. Nên kiểm tra và thay sớm.

Có thể tự thay giắc kết nối ắc quy tại xưởng không?

Được, nếu có thợ điện quen làm với bình công nghiệp và có dụng cụ bóp cáp đúng cỡ. Luôn tắt khoá, rút giắc, đeo bảo hộ và đo cực tính trước khi cắm lại.

Làm sao nhận báo giá giắc SB175A nhanh nhất?

Gửi ảnh giắc cũ có chữ in và số lượng cần mua cho TFV. TFV đối chiếu mã rồi báo giá kèm tồn kho.
