Gioăng mặt máy xe nâng Komatsu động cơ 4D95/4D95S/B3.3 · 6205-11-1811

Gioăng mặt máy xe nâng Komatsu 4D95 mã 6205-11-1811 (mã TFV P.00221) là gioăng kim loại dùng cho các động cơ diesel 4D95, 4D95S và B3.3. Đây là nhóm động cơ có tên gọi dễ gây nhầm lẫn nhất trên xe nâng Komatsu: 4D95 khác 4D94E, khác 6D95L, trong khi B3.3 lại dùng chung gioăng. Bài viết giúp anh/chị xác định đúng động cơ, nhận biết gioăng mặt máy đã hở, kiểm tra và thay đúng cách. Cần đối chiếu nhanh, anh/chị gửi yêu cầu báo giá kèm ảnh tem máy cho TFV.

Gioăng mặt máy Komatsu 4D95 là gì?

Gioăng mặt máy (cylinder head gasket), thợ Việt thường gọi là gioăng quy lát, là tấm đệm kẹp giữa nắp máy và thân máy. Trên động cơ diesel Komatsu 4D95, gioăng này làm kín bốn buồng đốt, đồng thời ngăn cách đường nước làm mát và đường dầu bôi trơn đi xuyên qua mặt tiếp giáp giữa hai khối kim loại.

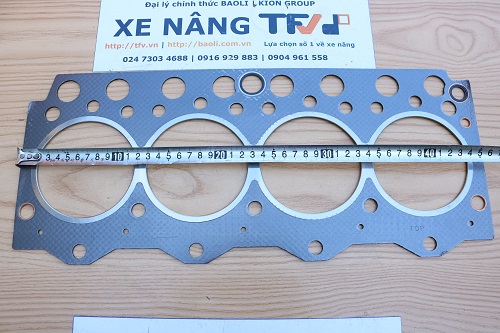

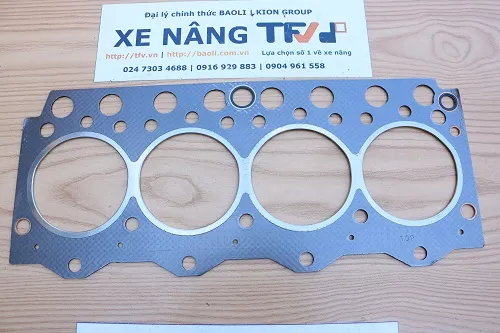

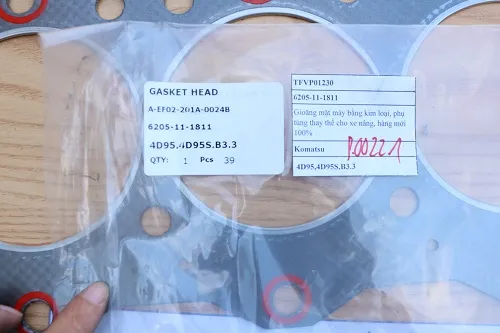

Mã 6205-11-1811 là mã gioăng mặt máy theo hệ mã Komatsu. Ảnh chụp hàng thật tại kho TFV cho thấy gioăng bốn xi lanh với viền kim loại sáng quanh từng lỗ xi lanh, nhiều lỗ nước, lỗ dầu và lỗ bu lông bố trí quanh mép, mặt gioăng có vân lưới, và có dấu chữ TOP in ở góc gioăng để chỉ mặt lắp hướng lên. Nhãn bao ghi gioăng mặt máy bằng kim loại, hàng mới 100%, mã 6205-11-1811, động cơ 4D95, 4D95S, B3.3 và mã TFV P.00221.

Động cơ 4D95, 4D95S, B3.3 và vai trò của gioăng mặt máy

4D95 là động cơ diesel bốn xi lanh, được dùng trên nhiều xe nâng dầu Komatsu. Biến thể 4D95S và động cơ B3.3 dùng chung mã gioăng mặt máy này theo hồ sơ mã hàng. Xe nâng dầu Komatsu thường làm việc ở bãi, cảng, kho vật liệu: bụi nhiều, tải nặng, chạy nhiều giờ liên tục — đúng những điều kiện thử thách gioăng mặt máy nhất.

Trong động cơ, gioăng mặt máy 4D95 làm bốn việc:

• Giữ áp suất nén trong từng xi lanh — điều kiện sống còn với máy dầu vì nhiên liệu tự bốc cháy nhờ không khí nén nóng.
• Chặn khí cháy không lọt sang xi lanh bên cạnh hoặc vào áo nước.
• Làm kín đường nước từ thân máy lên nắp máy.
• Làm kín đường dầu lên cụm cò mổ.

Với xe chạy trong môi trường bụi, két nước dễ bị bám kín bên ngoài, máy nóng dần mà người vận hành không để ý. Quá nhiệt kéo dài chính là con đường phổ biến nhất dẫn tới hở gioăng mặt máy trên động cơ 4D95.

Thông số gioăng mặt máy 6205-11-1811

Bảng sau là thông tin TFV đã đối chiếu trên hồ sơ mã hàng. Thông số lắp ráp như lực siết, thứ tự siết bu lông nắp máy, độ phẳng cho phép, anh/chị tra theo sổ tay sửa chữa của hãng.

Tên sản phẩm	Gioăng mặt máy xe nâng
Mã OEM (Part No)	6205-11-1811
Mã TFV	P.00221
Dùng cho động cơ	4D95, 4D95S, B3.3
Vật liệu (theo nhãn)	Gioăng kim loại
Tình trạng	Hàng mới 100%
Đơn vị tính	Cái
Hình ảnh	Ảnh chụp hàng thật tại kho TFV
Giá	Liên hệ báo giá theo số lượng

Phân biệt gioăng mặt máy 4D95 với 4D94E và 6D95L

Ba tên động cơ hay xuất hiện trên xe nâng Komatsu là 4D95, 4D94E và 6D95L. Chúng nghe giống nhau nhưng dùng gioăng mặt máy khác nhau:

Động cơ	Số xi lanh	Gioăng mặt máy	Ghi chú
4D95, 4D95S, B3.3	4	6205-11-1811	Mã trong bài này
6D95L	6	6207-11-1822	Gioăng dài hơn, cho sáu xi lanh
4D94E, 4D94LE	4	Không dùng mã 6205-11-1811	Dòng động cơ khác, cần đối chiếu mã riêng

Chữ số đầu tiên cho biết số xi lanh: 4D là bốn xi lanh, 6D là sáu xi lanh. Nếu xe của anh/chị dùng động cơ sáu xi lanh 6D95L, vui lòng xem gioăng mặt máy xe nâng Komatsu 6D95L mã 6207-11-1822. Với 4D94E, 4D94LE, đây là dòng động cơ khác hẳn 4D95 dù số gần nhau, nên phụ tùng động cơ cũng khác, ví dụ củ đề xe nâng Komatsu động cơ 4D92E, 4D94E, 4D98E mã YM129900-77040 chỉ dành cho nhóm máy đó.

Riêng tên B3.3: theo hồ sơ mã hàng và nhãn trên bao gói, gioăng 6205-11-1811 dùng chung cho động cơ ghi B3.3. Nếu thân máy xe của anh/chị ghi B3.3 thay vì 4D95, anh/chị vẫn có thể dùng mã này, nhưng nên gửi ảnh tem máy để TFV kiểm tra lại cho chắc chắn, vì một số xe đã được thay máy qua các lần sửa chữa.

Cách chắc chắn nhất vẫn là đọc tên động cơ trên thân máy, hoặc tháo gioăng cũ ra đặt chồng lên gioăng mới.

Nhận biết gioăng mặt máy 4D95 đúng mã

1. Nhãn: mã 6205-11-1811, động cơ 4D95, 4D95S, B3.3; hàng TFV có nhãn mã TFV P.00221.
2. Bốn lỗ xi lanh: đếm số lỗ xi lanh; gioăng sáu lỗ là của 6D95L, không phải mã này.
3. Chồng lên gioăng cũ: lỗ bu lông, lỗ nước, lỗ dầu và đường viền mép phải trùng hoàn toàn.
4. Dấu TOP: xác định dấu TOP trên gioăng và đặt đúng mặt khi lắp.
5. Tình trạng gioăng: không gấp, không móp viền xi lanh, không xước sâu.

Hàng chính hãng và hàng thay thế cho 4D95

Gioăng mặt máy 4D95 có cả hàng chính hãng Komatsu và hàng thay thế từ các nhà sản xuất phụ tùng. Hàng thay thế đúng mã, đúng vật liệu là lựa chọn phổ biến khi đại tu xe nâng dầu đã qua nhiều năm sử dụng. Điều cần tránh là gioăng không nhãn mã, không rõ dùng cho động cơ nào. TFV nói rõ nguồn gốc hàng đang có khi báo giá để anh/chị chủ động lựa chọn.

Dấu hiệu hỏng gioăng mặt máy xe nâng Komatsu 4D95

• Nhiệt độ máy tăng khi nâng tải liên tục, đặc biệt sau những lần két nước bị bụi bám kín.
• Nước làm mát hao mà không thấy rò rỉ ở két, ống, bơm nước.
• Bọt khí sủi lên ở cổ két, nước bị đẩy trào ra bình phụ khi máy chạy.
• Khói trắng khi nổ máy nguội và kéo dài bất thường.
• Dầu máy lẫn nước: dầu đục, có váng trắng.
• Máy yếu, rung, khó nổ do một hoặc hai xi lanh mất nén.
• Vệt muội, vệt dầu, vệt nước quanh mép tiếp giáp nắp máy và thân máy.

Vì sao gioăng mặt máy 4D95 bị hỏng?

Thay gioăng mà không tìm ra nguyên nhân thì rất dễ phải thay lại sau một thời gian ngắn. Với xe nâng dầu Komatsu dùng động cơ 4D95, các nguyên nhân thường gặp gồm:

• Két nước bị bụi bám kín mặt ngoài: xe làm việc ở bãi cát, bãi than, kho xi măng, kho gỗ mà không được thổi két thường xuyên.
• Cặn trong hệ làm mát do dùng nước lã lâu năm, làm giảm lưu lượng nước qua nắp máy.
• Dây curoa quạt chùng hoặc trượt, quạt quay không đủ, bơm nước làm việc kém.
• Kim phun phun kém làm nhiệt độ buồng đốt của một xi lanh tăng bất thường.
• Sửa chữa lần trước chưa đúng: siết bu lông sai thứ tự, không mài phẳng nắp máy cong, hoặc lắp gioăng ngược dấu TOP.

Ở xe chạy môi trường bụi, nhiều chủ xe chỉ phát hiện khi máy đã sôi nước. Nếu xe từng sôi nước, nên kiểm tra gioăng mặt máy và độ phẳng nắp máy dù máy vẫn nổ được.

Cách kiểm tra gioăng mặt máy 4D95

1. Vệ sinh két nước trước: loại trừ nguyên nhân nóng máy do két bám bụi, rồi theo dõi lại nhiệt độ.
2. Quan sát bọt khí ở cổ két khi máy nổ.
3. Thử khí cháy trong nước làm mát bằng bộ thử hoá chất chuyên dụng.
4. Thử áp hệ thống làm mát khi máy nguội.
5. Đo áp suất nén từng xi lanh bằng đồng hồ cho máy dầu, so sánh giữa các xi lanh và với giá trị trong sổ tay hãng.
6. Kiểm tra dầu máy có lẫn nước hay không.

Cần phân biệt hở gioăng mặt máy với các lỗi khác cũng gây nóng máy hoặc hao nước: két nước thủng, ống nước nứt, bơm nước rò qua lỗ thoát, nắp két hỏng không giữ được áp. Những lỗi này thường để lại vết rò nhìn thấy được bên ngoài, còn hở gioăng mặt máy thường đi kèm bọt khí trong két, khí cháy trong nước làm mát hoặc chênh lệch áp suất nén giữa các xi lanh.

Kết quả kiểm tra giúp quyết định chỉ thay gioăng hay chuẩn bị đại tu lớn hơn. TFV có đội kỹ thuật dịch vụ, anh/chị liên hệ TFV để được tư vấn khi chưa chắc chắn.

Quy trình thay gioăng mặt máy Komatsu 4D95 tổng quát

Quy trình dưới đây là các bước tổng quát; mọi lực siết, thứ tự siết, khe hở xupap phải theo sổ tay sửa chữa của hãng:

1. Đỗ xe, hạ càng, tắt máy, chờ máy nguội hẳn; ngắt cực âm ắc quy.
2. Xả nước làm mát; xả dầu máy nếu nghi lẫn nước.
3. Tháo ống nước, ống gió, cổ hút, cổ xả, ống cao áp, kim phun và đường dầu hồi; bịt kín các đầu ống nhiên liệu.
4. Tháo nắp dàn cò, cụm cò mổ, đũa đẩy; đánh dấu để lắp lại đúng vị trí.
5. Nới bu lông nắp máy nhiều lượt theo thứ tự ngược với thứ tự siết.
6. Nhấc nắp máy, giữ gioăng cũ để đối chiếu.
7. Làm sạch mặt nắp máy và thân máy; che xi lanh, lỗ dầu khi vệ sinh.
8. Đo độ phẳng, kiểm tra nứt nắp máy; mài phẳng nếu vượt giới hạn của hãng.
9. Kiểm tra bu lông và lỗ ren; thay bu lông nếu hãng yêu cầu.
10. Đặt gioăng 6205-11-1811 mới, dấu TOP đúng hướng, đúng chốt định vị.
11. Lắp nắp máy, siết bu lông nhiều bước theo đúng thứ tự.
12. Lắp lại cò mổ, chỉnh khe hở xupap, lắp kim phun và các đường ống.
13. Thay dầu, lọc dầu, đổ nước làm mát mới, xả khí nhiên liệu và hệ làm mát.
14. Nổ máy, kiểm tra rò rỉ, theo dõi nhiệt độ và mực nước những giờ chạy đầu tiên.

Lưu ý khi lắp gioăng mặt máy Komatsu 4D95

• Lắp đúng dấu TOP: lắp ngược mặt có thể làm lệch lỗ nước, lỗ dầu và gây hở ngay.
• Không dùng lại gioăng cũ và không bôi keo nếu hãng không yêu cầu.
• Xử lý tận gốc nguyên nhân quá nhiệt: két nước, quạt, dây curoa, bơm nước, van hằng nhiệt.
• Siết đều, đúng thứ tự, không siết một lần tới lực cuối.
• Vệ sinh két nước định kỳ nếu xe làm việc ở môi trường bụi; nước làm mát đúng loại.
• Dầu động cơ diesel đúng cấp: anh/chị tham khảo dầu động cơ Eneos 20W-50 phuy 200 lít (tiêu chuẩn API CF-4 cho máy dầu) và chọn theo khuyến cáo của hãng xe.
• Bảo dưỡng định kỳ theo sổ tay bảo dưỡng của hãng xe.

Phụ tùng nên thay cùng gioăng mặt máy 4D95

Đã tháo nắp máy 4D95, anh/chị nên chuẩn bị luôn:

• Gioăng nắp dàn cò, gioăng cổ hút, cổ xả, phớt xupap, đệm kim phun theo bộ gioăng đại tu.
• Dây curoa quạt, cánh quạt làm mát nếu đã chai, nứt — gửi ảnh chi tiết cũ để TFV đối chiếu đúng mã theo động cơ 4D95. Lưu ý dây curoa quạt xe nâng Komatsu 4D94E, 4D94LE mã 17-460 dành cho động cơ 4D94E, 4D94LE, không mặc định dùng cho 4D95.
• Két nước, bơm nước, van hằng nhiệt: xem nhóm phụ tùng làm mát xe nâng.

Các phụ tùng động cơ khác, anh/chị xem tại phụ tùng động cơ xe nâng.

Vì sao mua gioăng mặt máy Komatsu 4D95 tại TFV?

• Hàng mới 100%, ảnh chụp hàng thật tại kho TFV, nhãn ghi rõ mã và động cơ.
• Phụ tùng nhập khẩu chính ngạch.
• TFV báo đúng mã theo model xe, số khung khách gửi, phân biệt 4D95 với 4D94E và 6D95L.
• TFV là đại lý chính thức Baoli – KION Group, có đội kỹ thuật dịch vụ xe nâng.

Với nhóm động cơ Komatsu có tên gần giống nhau như 4D95, 4D94E, 6D95L, phần lớn các ca đặt nhầm phụ tùng xảy ra vì chỉ dựa vào tên model xe hoặc lời mô tả qua điện thoại. Vì vậy, trước khi báo giá gioăng mặt máy, TFV đề nghị anh/chị gửi ảnh tên động cơ trên thân máy và ảnh gioăng cũ. Chỉ cần vài tấm ảnh rõ nét, TFV có thể đối chiếu số lỗ xi lanh, vị trí lỗ nước, lỗ dầu và nhãn mã, giúp anh/chị tránh phải tháo nắp máy hai lần vì sai gioăng.

Xem thêm các nhóm phụ tùng xe nâng TFV đang cung cấp cho xe dầu, xe xăng/LPG và xe điện.

Báo giá gioăng mặt máy 6205-11-1811

Gioăng mặt máy 6205-11-1811: liên hệ báo giá theo số lượng. Anh/chị gửi giúp:

1. Model xe nâng và số khung.
2. Ảnh tên động cơ trên thân máy: 4D95, 4D95S hay B3.3.
3. Ảnh gioăng cũ nếu đã tháo.
4. Số lượng, nơi nhận hàng.

Gọi hoặc nhắn Zalo 0916929883, hoặc gửi yêu cầu báo giá trên trang liên hệ, TFV sẽ đối chiếu và phản hồi đúng mã.
