Gioăng mặt máy xe nâng Mitsubishi động cơ S4S mã 32A01-02203

Gioăng mặt máy xe nâng Mitsubishi S4S mã 32A01-02203 (mã TFV P.00163) là gioăng kim loại làm kín giữa nắp máy và thân máy của động cơ diesel Mitsubishi S4S. Với máy dầu, gioăng mặt máy chịu áp suất nén cao hơn hẳn máy xăng, nên khi hở thường gây ra những triệu chứng rất riêng: nước làm mát bị đẩy trào, két nước sủi bọt, máy nóng khi nâng tải. Bài viết giúp anh/chị nhận đúng mã, phân biệt với gioăng S4Q2, nhận biết dấu hiệu hở và chuẩn bị cho việc thay thế. Có thể gửi yêu cầu báo giá ngay kèm ảnh tem máy.

Gioăng mặt máy Mitsubishi S4S là gì?

Gioăng mặt máy, hay gioăng quy lát, miếng đệm nắp máy (cylinder head gasket), là tấm đệm nằm giữa nắp máy và thân máy. Trên động cơ diesel Mitsubishi S4S, đây là chi tiết chịu tải nặng nhất trong cụm gioăng của động cơ: một mặt tiếp xúc với buồng đốt áp suất cao, mặt khác phải chặn nước làm mát và dầu bôi trơn đi qua những lỗ chỉ cách buồng đốt vài phân.

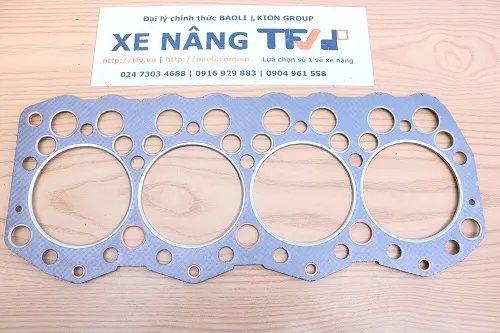

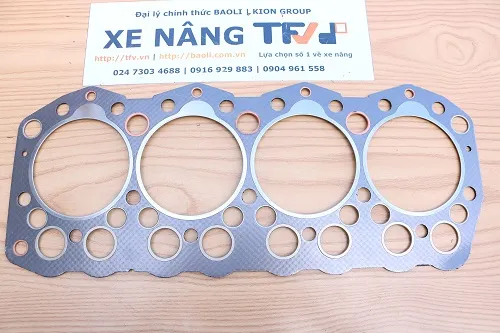

Mã 32A01-02203 là gioăng mặt máy cho động cơ S4S theo hệ mã Mitsubishi. Ảnh chụp hàng thật tại kho TFV cho thấy gioăng dành cho động cơ bốn xi lanh: bốn lỗ xi lanh lớn có viền kim loại sáng, mép trên tạo hình răng cưa theo các vấu bắt bu lông, nhiều lỗ tròn lớn nhỏ cho nước và dầu, một số lỗ có vòng viền màu đồng. Nhãn trên bao ghi gioăng mặt máy bằng kim loại, hàng mới 100%, mã 32A01-02203, động cơ S4S và mã TFV P.00163.

Vai trò của gioăng mặt máy trên động cơ diesel S4S

Động cơ diesel đốt nhiên liệu bằng nhiệt của không khí bị nén mạnh, không dùng bugi. Muốn máy nổ được, xi lanh phải giữ được áp suất nén cao, và chính gioăng mặt máy là chi tiết giữ áp suất đó ở mặt tiếp giáp giữa nắp máy và thân máy. Trên xe nâng dầu dùng động cơ S4S, gioăng đảm nhận:

• Giữ kín áp suất nén và áp suất cháy của bốn xi lanh, không cho khí lọt sang xi lanh bên cạnh, sang đường nước hay ra ngoài.
• Làm kín đường nước đi từ áo nước thân máy lên nắp máy.
• Làm kín đường dầu lên cụm cò mổ, trục cò.
• Bù những sai lệch rất nhỏ về độ phẳng và độ giãn nở nhiệt giữa nắp máy và thân máy khi máy nóng lên, nguội đi liên tục.

Vì áp suất trong xi lanh máy dầu cao, khi gioăng hở thì khí cháy có xu hướng bị ép mạnh sang hệ thống làm mát. Đây là lý do triệu chứng hở gioăng trên máy S4S thường là áp suất bất thường trong két nước, khác với máy xăng chủ yếu là hao nước và khói trắng.

Thông số kỹ thuật gioăng mặt máy 32A01-02203

Thông tin dưới đây là những gì TFV đã đối chiếu trên hồ sơ mã hàng. Các thông số lắp ráp như lực siết, thứ tự siết bu lông nắp máy, độ nhô piston hay giới hạn độ phẳng, anh/chị tra theo sổ tay sửa chữa của hãng.

Tên sản phẩm	Gioăng mặt máy xe nâng
Mã OEM (Part No)	32A01-02203
Mã TFV	P.00163
Dùng cho động cơ	Mitsubishi S4S
Vật liệu (theo nhãn)	Gioăng kim loại
Tình trạng	Hàng mới 100%
Đơn vị tính	Cái
Hình ảnh	Ảnh chụp hàng thật tại kho TFV
Giá	Liên hệ báo giá theo số lượng

Gioăng mặt máy S4S dùng cho xe nâng nào?

Gioăng mặt máy được chọn theo động cơ. Động cơ Mitsubishi S4S có mặt trên nhiều xe nâng dầu, không chỉ xe mang thương hiệu Mitsubishi, nên cách xác định chắc chắn là đọc tên động cơ trên thân máy hoặc trên tem máy. Bảng đối chiếu nhanh trong nhóm gioăng mặt máy Mitsubishi TFV đang cung cấp:

Động cơ	Mã gioăng mặt máy	Ghi chú
Mitsubishi S4S	32A01-02203	Mã trong bài này
Mitsubishi S4Q2	32C01-12100	Động cơ khác, gioăng khác

S4S và S4Q2 đều là động cơ diesel bốn xi lanh của Mitsubishi, tên gần giống nhau nên rất hay bị đặt nhầm. Hai gioăng không lắp lẫn cho nhau được. Nếu động cơ của anh/chị là S4Q2, vui lòng xem gioăng mặt máy xe nâng Mitsubishi S4Q2 mã 32C01-12100. Trường hợp không đọc được tên máy, anh/chị gửi số khung xe và ảnh gioăng cũ để TFV đối chiếu.

Nhận biết gioăng mặt máy S4S đúng mã trước khi lắp

Với máy dầu, lắp một gioăng lệch lỗ nước hay lỗ dầu có thể làm hỏng cả động cơ chỉ sau thời gian ngắn. Anh/chị kiểm tra:

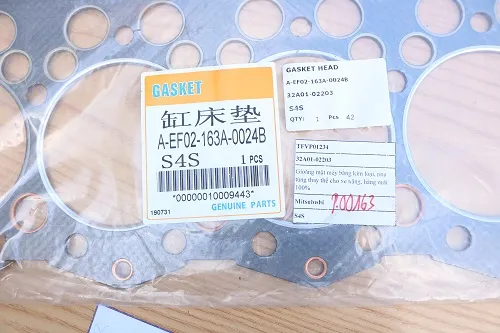

1. Nhãn mã: ghi 32A01-02203 và S4S; hàng TFV có nhãn mã TFV P.00163.

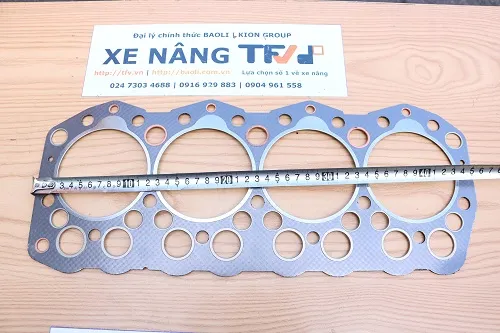

2. Chồng lên gioăng cũ: lỗ xi lanh, lỗ bu lông, lỗ nước, lỗ dầu và hình dạng mép răng cưa phải trùng khớp.
3. Vòng viền lỗ xi lanh: viền kim loại quanh lỗ xi lanh phải liền, không móp, không cong vênh.
4. Bề mặt gioăng: không gấp, không xước sâu, không có vết bẹp do vận chuyển.
5. Dấu hướng lắp: quan sát dấu mặt trên nếu có trước khi đặt lên thân máy.

Gioăng chính hãng và hàng thay thế cho S4S

Gioăng mặt máy S4S có cả hàng chính hãng Mitsubishi và hàng thay thế từ các nhà sản xuất phụ tùng xe nâng. Hàng thay thế làm đúng mã, đúng vật liệu được nhiều xưởng dùng khi đại tu máy dầu. Điều quan trọng là gioăng phải rõ mã, đúng động cơ, còn nguyên vẹn. TFV nói rõ nguồn gốc hàng hiện có khi báo giá để anh/chị chọn theo nhu cầu.

Dấu hiệu hỏng gioăng mặt máy xe nâng Mitsubishi S4S

Trên động cơ diesel S4S, các dấu hiệu sau thường gặp khi gioăng mặt máy bắt đầu hở:

• Nước làm mát trào ra bình phụ khi máy đang chạy, mực nước trong két tụt dần dù không thấy rò bên ngoài.
• Két nước sủi bọt liên tục, ống nước trên căng cứng ngay cả khi máy chưa nóng — dấu hiệu khí nén đang đi vào hệ làm mát.
• Máy nóng nhanh khi nâng tải nặng hoặc làm việc liên tục, nhiệt độ hạ khi để máy nghỉ.
• Khó nổ khi máy nguội, nổ lên có khói trắng, máy rung cho tới khi ấm.
• Dầu máy có lẫn nước, váng trắng trên que thăm hoặc nắp đổ dầu.
• Tiếng xì hoặc vệt muội đen ở mép tiếp giáp nắp máy, cho thấy khí cháy lọt ra ngoài.
• Công suất giảm, xe ì khi nâng hàng hoặc leo dốc.

Nguyên nhân thường gặp khiến gioăng mặt máy S4S hỏng

Gioăng mặt máy hiếm khi tự hỏng nếu động cơ làm việc bình thường. Trên xe nâng dầu dùng máy S4S, TFV thường gặp các nguyên nhân sau:

• Quá nhiệt: két nước bám bụi bẩn bên ngoài, cặn bên trong, dây curoa trượt, quạt yếu khiến máy nóng kéo dài; nắp máy giãn nở không đều và gioăng bị ép hỏng.
• Thiếu nước làm mát trong thời gian dài mà xe vẫn chạy, nhiệt độ cục bộ quanh buồng đốt tăng cao.
• Kim phun hỏng phun không tơi hoặc nhỏ giọt, làm nhiệt và áp suất cháy bất thường ở một xi lanh.
• Lần sửa trước siết bu lông không đúng lực hoặc thứ tự, hoặc dùng lại gioăng cũ.
• Mặt nắp máy cong, rỗ mà không được mài phẳng khi thay gioăng lần trước.

Lưu ý: két nước tắc, bơm nước yếu, van hằng nhiệt kẹt cũng gây nóng máy. Điểm khác là hở gioăng thường kèm bọt khí và áp suất bất thường trong hệ làm mát. Kiểm tra đúng giúp tránh tháo máy oan.

Cách kiểm tra gioăng mặt máy S4S

1. Quan sát bọt khí: máy nguội, mở nắp két, nổ máy và tăng ga nhẹ; bọt nổi lên liên tục là dấu hiệu khí cháy lọt vào nước.
2. Thử khí xả trong nước làm mát: dùng bộ thử hoá chất chuyên dụng đặt ở cổ két, dung dịch đổi màu khi có khí cháy.
3. Thử áp hệ thống làm mát khi máy nguội để xem áp có giữ được không.
4. Đo áp suất nén diesel từng xi lanh bằng đồng hồ chuyên dùng cho máy dầu, lắp qua lỗ kim phun hoặc lỗ bugi sấy theo hướng dẫn của hãng; so giữa các xi lanh và với giá trị trong sổ tay.
5. Kiểm tra dầu máy xem có lẫn nước.

Nếu kết quả chưa rõ ràng, TFV có đội kỹ thuật dịch vụ; anh/chị liên hệ TFV để được tư vấn trước khi quyết định tháo nắp máy.

Quy trình thay gioăng mặt máy Mitsubishi S4S tổng quát

Các bước dưới đây mang tính tổng quát cho động cơ diesel; mọi thông số lực siết, thứ tự siết, khe hở xupap phải theo sổ tay sửa chữa của hãng:

1. Dừng xe, hạ càng, tắt máy, chờ máy nguội hoàn toàn; ngắt cực âm ắc quy.
2. Xả nước làm mát; xả dầu máy nếu dầu đã lẫn nước.
3. Tháo ống nước, cổ hút, cổ xả, đường dầu hồi, ống cao áp và kim phun (che kín đầu ống để chống bụi).
4. Tháo nắp dàn cò, cụm cò mổ và đũa đẩy, đánh dấu vị trí để lắp lại đúng chỗ.
5. Nới bu lông nắp máy theo thứ tự ngược với thứ tự siết, nới đều nhiều lượt.
6. Nhấc nắp máy, giữ gioăng cũ để đối chiếu với gioăng 32A01-02203 mới.
7. Làm sạch hai bề mặt, che xi lanh và lỗ dầu khi cạo; không làm xước mặt phẳng.
8. Đo độ phẳng nắp máy, thân máy; kiểm tra nứt quanh vùng xupap và buồng đốt; xử lý nếu vượt giới hạn.
9. Kiểm tra bu lông nắp máy và lỗ ren; thay bu lông nếu hãng yêu cầu.
10. Đặt gioăng mới đúng chiều, đúng chốt định vị.
11. Lắp nắp máy, siết bu lông nhiều bước theo đúng thứ tự của hãng.
12. Lắp lại cò mổ, chỉnh khe hở xupap, lắp kim phun, ống cao áp, các đường ống.
13. Thay dầu, lọc dầu, đổ nước làm mát mới, xả khí hệ thống nhiên liệu và hệ làm mát.
14. Nổ máy, kiểm tra rò rỉ, theo dõi nhiệt độ, mức nước trong thời gian đầu.

Lưu ý khi lắp và bảo dưỡng gioăng mặt máy S4S

• Gioăng mới cho mỗi lần tháo nắp máy; không dùng lại gioăng đã ép.
• Tìm và xử lý nguyên nhân: gioăng máy dầu thường hỏng sau quá nhiệt, kim phun nhỏ giọt gây cháy kích nổ, hoặc lực siết bu lông không đều từ lần sửa trước.
• Kiểm tra kim phun khi đã tháo ra; kim phun phun không tơi làm nhiệt buồng đốt tăng và hại gioăng.
• Siết bu lông đúng quy trình, nhiều bước, đúng thứ tự từ giữa ra ngoài.
• Không bôi keo lên gioăng mặt máy kim loại khi hãng không yêu cầu.
• Dầu và nước làm mát đúng loại: anh/chị có thể tham khảo dầu động cơ Eneos 20W-50 phuy 200 lít và chọn cấp dầu phù hợp theo khuyến cáo của hãng xe.
• Bảo dưỡng hệ thống làm mát định kỳ theo sổ tay bảo dưỡng của hãng xe.

Phụ tùng nên thay cùng gioăng mặt máy S4S

Khi đã mở nắp máy động cơ S4S, nên rà soát và thay luôn các chi tiết sau nếu đã xuống cấp:

• Gioăng nắp dàn cò, gioăng cổ hút, cổ xả, phớt xupap, đệm kim phun theo bộ gioăng đại tu.
• Dây curoa quạt xe nâng Mitsubishi S4S mã 91921-06300 nếu dây chai, nứt, trượt.
• Két nước, bơm nước, van hằng nhiệt: xem nhóm phụ tùng làm mát xe nâng.

Các phụ tùng động cơ khác, anh/chị xem tại phụ tùng động cơ xe nâng.

Mua gioăng mặt máy Mitsubishi S4S tại TFV

• Hàng mới 100%, ảnh chụp hàng thật tại kho TFV, nhãn ghi rõ mã 32A01-02203 và động cơ S4S.
• Phụ tùng nhập khẩu chính ngạch.
• TFV báo đúng mã theo model xe, số khung khách gửi, phân biệt rõ S4S với S4Q2.
• TFV là đại lý chính thức Baoli – KION Group, có đội kỹ thuật dịch vụ xe nâng.

Với động cơ diesel như S4S, sai một mã gioăng có thể khiến anh/chị phải tháo nắp máy lần thứ hai, tốn thêm công thợ và thời gian xe nằm chờ. Vì vậy TFV luôn ưu tiên đối chiếu tên động cơ, ảnh gioăng cũ và số khung trước khi báo giá, thay vì chỉ dựa vào tên model xe mà khách cung cấp.

Xem thêm toàn bộ nhóm phụ tùng xe nâng TFV đang cung cấp.

Báo giá gioăng mặt máy 32A01-02203

Gioăng mặt máy 32A01-02203 được báo giá theo số lượng: liên hệ báo giá. Anh/chị chuẩn bị:

1. Hãng, model xe nâng và số khung.
2. Ảnh tên động cơ trên thân máy (S4S).
3. Ảnh gioăng cũ hoặc nhãn mã cũ nếu có.
4. Số lượng cần mua, nơi nhận hàng.

Gọi hoặc nhắn Zalo 0916929883, hoặc gửi yêu cầu báo giá trên trang liên hệ để TFV phản hồi đúng mã.
