Giắc kết nối ắc quy xe nâng 30A 250V cổng cái · 119802-77200

Giắc kết nối ắc quy xe nâng 30A 250V cổng cái mã OEM 119802-77200 (mã tham chiếu khác 37010-10870, mã TFV P.00983) là nửa giắc cổng cái dùng cho bình ắc quy axít-chì của xe nâng điện. Nếu bạn đang cầm một chiếc giắc cũ đã nứt vỏ, lỏng chân hoặc cháy tiếp điểm và cần tìm đúng mã thay thế, bài này giúp bạn đi hết các bước: hiểu giắc làm gì, đọc thông số, phân biệt cổng cái với cổng đực, đối chiếu mã, kiểm tra, thay lắp và đặt hàng tại TFV.

Giắc 30A thuộc nhóm giắc dòng nhỏ. Kích thước gọn hơn hẳn các giắc nối bình dòng lớn, nhưng vai trò không kém: chỉ cần tiếp xúc kém là mạch phía sau mất điện chập chờn hoặc không sạc được.

Giắc kết nối ắc quy 30A 250V cổng cái là gì

Giắc kết nối ắc quy là đầu nối tháo lắp nhanh giữa bình điện và mạch điện của xe nâng hoặc máy sạc. Thay vì bắt cáp chết vào cọc bình, nhà sản xuất dùng giắc để người vận hành và thợ có thể tách bình khỏi xe bằng một thao tác rút. Mã 119802-77200 là nửa cổng cái, tức nửa có lỗ tiếp điểm để nhận chân của nửa cổng đực.

Hai con số trong tên hàng là thông số định mức của chính chiếc giắc: 30A là dòng điện định mức, 250V là điện áp định mức. Đây là giới hạn mà nhà sản xuất thiết kế cho tiếp điểm và vỏ cách điện; mạch điện đi qua giắc phải nằm trong giới hạn đó.

Người dùng gọi giắc này bằng nhiều tên: giắc cắm bình điện 30A, giắc sạc ắc quy 30A, đầu nối ắc quy cổng cái, ổ cắm bình xe nâng. Tất cả đều chỉ cùng một chi tiết, khác nhau ở thói quen gọi của từng xưởng.

Cổng cái và cổng đực trên giắc ắc quy xe nâng khác nhau thế nào

Một bộ giắc hoàn chỉnh gồm hai nửa. Nửa cổng đực có chân tiếp điểm nhô ra; nửa cổng cái có lỗ tiếp điểm để chân cắm vào. Khi hai nửa ghép lại, chân đực nằm trong lỗ cái và được ép chặt để dòng điện đi qua.

Vì vậy khi đặt hàng, cần biết chính xác nửa nào hỏng. Nếu hỏng nửa cổng cái thì chọn mã 119802-77200 này; nếu hỏng nửa cổng đực thì cần nửa tương ứng, ví dụ giắc kết nối ắc quy 30A cổng đực P.00345. Trước khi đặt cặp đực – cái, hãy gửi ảnh cả hai nửa để TFV xác nhận chúng ghép được với nhau, vì cùng dòng 30A vẫn có nhiều kiểu vỏ khác nhau.

Ở nhiều xe, nửa nào nằm phía bình, nửa nào nằm phía xe hay phía máy sạc là do nhà sản xuất quy định. Cách chắc nhất là nhìn giắc đang lắp trên xe: nửa có lỗ là cổng cái, nửa có chân là cổng đực.

Thông số giắc kết nối ắc quy 30A 250V · 119802-77200

Bảng thông số dưới đây chỉ gồm dữ liệu có trong hồ sơ mã hàng của TFV. TFV không tự thêm kích thước hay vật liệu khi chưa đo trên hàng thật; nếu cần thông số khác, hãy hỏi để kỹ thuật kiểm tra trực tiếp.

Thông số	Giá trị
Tên hàng	Giắc kết nối ắc quy xe nâng 30A 250V cổng cái
Mã OEM	119802-77200
Mã tham chiếu khác	37010-10870
Mã TFV	P.00983
Dòng điện / điện áp định mức	30A – 250V
Kiểu	Cổng cái
Dùng cho	Bình ắc quy axít-chì xe nâng điện
Tình trạng	Hàng mới 100%

Khi đọc bảng, hãy nhớ: điện áp định mức là giới hạn cách điện của giắc, còn dòng điện định mức mới là thông số cho biết giắc chịu được tải đến đâu. Giắc 30A không thay được cho vị trí đang dùng giắc dòng lớn hơn.

Mã OEM 119802-77200 và mã 37010-10870 của giắc 30A 250V

Một chiếc giắc kết nối ắc quy thường có nhiều mã cùng tồn tại. Mã OEM 119802-77200 là mã gốc; mã 37010-10870 là mã tham chiếu khác mà một số tài liệu, phiếu xuất kho hay danh mục phụ tùng dùng để chỉ cùng chi tiết; còn P.00983 là mã nội bộ TFV dùng để quản lý kho và tra lịch sử bán hàng.

Điều này có ý nghĩa thực tế: phòng mua hàng có thể chỉ có một trong ba mã trên tay. Có mã nào, cứ gửi mã đó. TFV tra chéo cả ba mã để tìm đúng hàng. Nếu không có mã nào, ảnh chụp giắc cũ rõ nét là đủ để bắt đầu đối chiếu.

Một lưu ý nhỏ: các mã chữ số rất dễ gõ nhầm. Nên chép mã từ tem trên hàng hoặc từ tài liệu gốc, đọc lại từng nhóm số trước khi gửi.

Giắc 30A 250V dùng cho xe nào, đối chiếu ra sao

Theo hồ sơ mã hàng, giắc 30A 250V cổng cái dùng cho bình ắc quy axít-chì của xe nâng điện. TFV không gắn mã này với một đời xe cụ thể, vì cùng kiểu giắc có thể được dùng trên nhiều dòng xe nâng điện khác nhau. Do đó cách đối chiếu nên đi từ chính chiếc giắc, theo thứ tự:

1. Tìm mã trên tem hoặc chữ in trên vỏ giắc cũ: 119802-77200, 37010-10870 hoặc định mức 30A 250V.
2. Xác định nửa cần thay là cổng cái hay cổng đực.
3. Đếm số chân hoặc lỗ tiếp điểm, xem có chốt khoá, nắp che hay kẹp cáp không.
4. Xem cỡ cáp đang bắt vào giắc và cách bắt: vít, bóp hay hàn.
5. Chụp ảnh mặt cắm, hai bên hông và phần đuôi cáp, gửi TFV.

Với thông tin đó, TFV so trực tiếp với hàng thật trong kho trước khi giao. Cách này tránh được trường hợp nhận đúng "30A" nhưng sai kiểu vỏ, không cắm vừa nửa còn lại.

So sánh giắc 30A 250V với giắc 50A, 80A và SB175A

Trong nhóm phụ tùng điện xe nâng, giắc kết nối ắc quy có nhiều cỡ dòng điện. Biết vị trí của giắc 30A trong dải này giúp tránh mua nhầm:

Mã hàng	Dòng định mức theo tên hàng	Ghi chú khi chọn
Giắc 30A 250V cổng cái · 119802-77200	30A	Nửa cổng cái, dùng cho vị trí đang lắp giắc 30A
Giắc 30A cổng đực · P.00345	30A	Nửa cổng đực của giắc 30A; gửi ảnh để xác nhận ghép đúng
Giắc kết nối ắc quy 50A · P.00342	50A	Cỡ lớn hơn một bậc, không cắm lẫn với giắc 30A
Giắc kết nối ắc quy 80A cổng cái · P.00347	80A	Cổng cái cỡ 80A cho vị trí dòng lớn hơn
Giắc SB175A 600V · 37010-22150	175A	Kiểu Anderson SB, dùng nối bình dòng lớn với xe và máy sạc

Nguyên tắc chọn: giữ đúng cỡ dòng và đúng kiểu vỏ đang có. Thay giắc nhỏ hơn cỡ cũ làm giắc quá tải và nóng; thay giắc lớn hơn thì không ghép được với nửa còn lại và thường phải đổi cả cáp.

Dấu hiệu giắc cắm bình điện 30A cần thay

Giắc dòng nhỏ hỏng thường không ồn ào như giắc dòng lớn, nhưng vẫn có dấu hiệu rõ nếu để ý:

• Vỏ nhựa nứt, vỡ góc, chốt khoá gãy khiến hai nửa không còn giữ chặt nhau.
• Lỗ tiếp điểm cổng cái bị loe, chân đực cắm vào thấy lỏng, rung là mất tiếp xúc.
• Bên trong lỗ có vết đen, rỉ xanh hoặc rỉ trắng do hơi axít và ẩm.
• Giắc ấm hoặc nóng sau khi dùng trong khi cáp hai bên vẫn mát.
• Mạch phía sau giắc lúc có điện lúc không, hoặc máy sạc báo lỗi kết nối.
• Cáp tụt khỏi đuôi giắc, lớp cách điện ở đuôi bị rách hoặc chai cứng.

Gặp một trong các dấu hiệu này, nên tắt điện và kiểm tra ngay. Một chiếc giắc nhỏ vẫn có thể làm dừng cả xe nếu bỏ qua.

Nguyên nhân hỏng giắc ắc quy 30A và cách dùng bền

Cắm rút khi mạch đang có tải

Rút giắc khi xe chưa tắt khoá hoặc máy sạc chưa tắt sẽ phát tia lửa nhỏ giữa chân và lỗ tiếp điểm. Mỗi lần như vậy bề mặt tiếp điểm bị đốt cháy một chút. Tắt nguồn trước khi rút là thói quen đơn giản nhất để giắc bền.

Lực tác động lên vỏ và cáp

Giắc nhỏ dễ bị va đập khi tháo lắp bình, bị kẹp giữa bình và thành khoang, hoặc bị kéo căng khi cáp quá ngắn. Hãy đi dây có độ chùng vừa đủ, cố định cáp gần giắc bằng dây rút để lực không dồn vào đuôi giắc.

Môi trường khoang bình

Bình axít-chì cần châm nước định kỳ; nước tràn và hơi axít bám vào giắc làm ăn mòn tiếp điểm. Giữ khoang bình sạch, khô, lau giắc bằng khăn khô sau khi châm nước.

Cắm sai hướng, cắm cố

Cắm lệch hoặc dùng lực ép khi giắc chưa vào đúng rãnh làm loe lỗ cổng cái và cong chân cổng đực. Luôn cắm thẳng, đúng chiều chốt định vị.

Cách kiểm tra giắc kết nối ắc quy 30A 250V

Kiểm tra đúng cách giúp phân biệt lỗi do giắc hay do bình, máy sạc hoặc dây. Trình tự gợi ý:

1. Ngắt nguồn: tắt khoá điện xe, rút chìa, tắt máy sạc, rút giắc ra.
2. Quan sát: soi lỗ cổng cái bằng đèn pin, tìm vết cháy, rỉ, dị vật; xem vỏ có nứt không.
3. Thử độ chặt: cắm hai nửa vào nhau, lắc nhẹ. Giắc tốt không lỏng, không tự tuột.
4. Đo thông mạch: dùng đồng hồ vạn năng thang đo điện trở hoặc thông mạch, đo từ đuôi cáp đến lỗ tiếp điểm tương ứng. Kết quả không thông hoặc chập chờn khi lay cáp là tiếp điểm hoặc chỗ bắt cáp có vấn đề.
5. Đo sụt áp khi có tải: cắm giắc lại, cho mạch hoạt động, đo điện áp ngang qua giắc trên cùng một cực. Sụt áp lớn bất thường là dấu hiệu tiếp xúc kém.

Kết quả kiểm tra nên được ghi vào sổ bảo dưỡng xe. Khi giắc bắt đầu có dấu hiệu sụt áp tăng, có thể chủ động đặt hàng thay trước khi xe phải dừng.

Quy trình thay giắc kết nối ắc quy 30A cổng cái

Việc thay giắc nên do thợ điện có kinh nghiệm thực hiện. Dưới đây là trình tự chung; chi tiết bắt cáp phụ thuộc kiểu giắc thực tế nên hãy so với giắc cũ trước khi tháo.

1. Tắt khoá điện, rút chìa, tắt máy sạc; rút giắc khỏi nửa đối diện.
2. Đeo găng cách điện và kính bảo hộ; dùng dụng cụ có cán cách điện.
3. Chụp ảnh hoặc đánh dấu vị trí từng dây trên giắc cũ trước khi tháo.
4. Tháo giắc cũ khỏi cáp; cắt bỏ đoạn cáp bị đen, ô xy hoá hoặc chai cứng.
5. Tuốt vỏ cáp vừa đủ, bắt cáp vào giắc mới đúng vị trí đã đánh dấu theo đúng kiểu bắt của giắc.
6. Lắp lại vỏ, kẹp giữ cáp nếu giắc có kẹp; kiểm tra cáp không xoay, không tụt.
7. Đo thông mạch và cực tính bằng đồng hồ vạn năng trước khi cấp điện.
8. Cắm giắc, bật nguồn, cho mạch hoạt động thử; sau một thời gian chạy, sờ kiểm tra nhiệt độ giắc.

Sai lầm thường gặp khi mua giắc ắc quy 30A

• Chỉ báo "giắc 30A": cùng dòng 30A có nhiều kiểu vỏ, nhiều số chân. Thiếu ảnh hoặc mã là dễ giao nhầm.
• Nhầm cổng cái với cổng đực: mua về đúng cỡ nhưng là nửa trùng với nửa còn tốt trên xe.
• Dùng giắc 30A thay cho vị trí dòng lớn: giắc sẽ quá tải, nóng và hỏng sớm.
• Bỏ qua nửa đối diện: nửa cổng đực đã mòn sẽ làm loe nhanh lỗ của nửa cổng cái mới.
• Gõ sai mã OEM: sai một chữ số là ra mặt hàng khác; chép mã từ tem gốc.
• Bắt cáp vội: vặn không đủ chặt hoặc bóp không đúng dụng cụ tạo điểm nóng ngay trong giắc.

Nếu không chắc nên chọn giắc nào, hãy xem toàn bộ nhóm phụ tùng xe nâng của TFV hoặc gửi ảnh để kỹ thuật tư vấn.

Giắc kết nối ắc quy 30A 250V hàng thật tại TFV

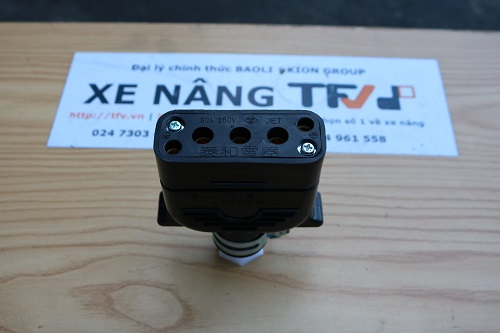

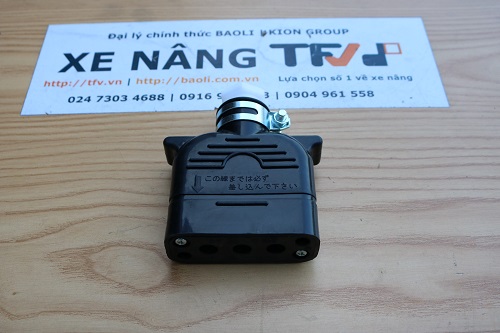

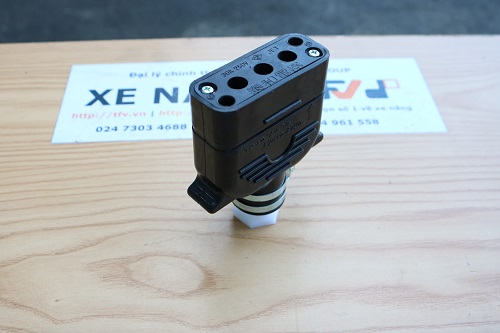

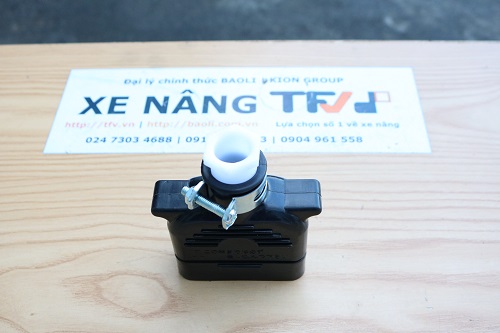

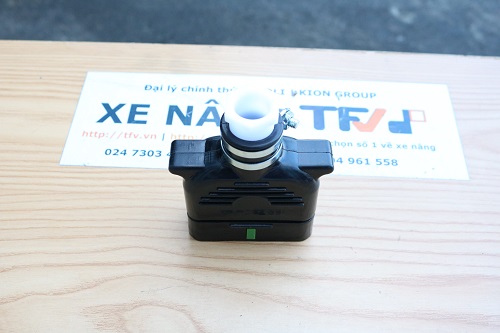

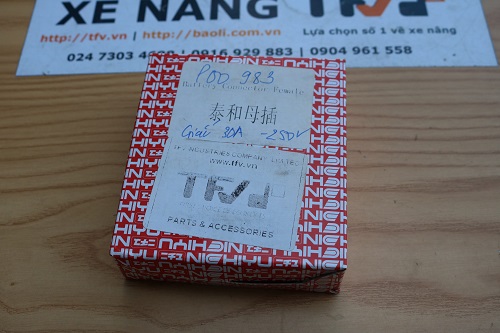

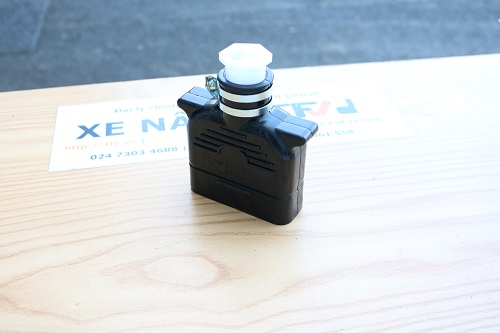

Ảnh trong bài là ảnh chụp hàng thật tại kho TFV. Mã P.00983 được dán trên hàng để tra cứu khi xuất kho. Với mã giắc này, TFV làm những việc sau:

• Cung cấp hàng mới 100%, nhập khẩu chính ngạch, có hoá đơn VAT đầy đủ.
• Đối chiếu mã trước khi giao: so mã OEM 119802-77200, mã 37010-10870 và ảnh giắc cũ của khách với hàng thật.
• Tư vấn nửa đối diện và các giắc liên quan nếu khách cần thay cả bộ.
• Giao hàng toàn quốc.

Khi cần thay cả bình hoặc máy sạc, khách có thể xem thêm nhóm bình điện xe nâng và máy sạc xe nâng để chọn đồng bộ.

Đặt mua giắc kết nối ắc quy 30A 250V, nhận báo giá

Giá giắc 30A 250V cổng cái thay đổi theo số lượng mỗi đơn và tồn kho tại thời điểm đặt, vì vậy TFV báo giá trực tiếp thay vì niêm yết. TFV báo tồn kho cùng lúc với báo giá.

Ba bước nhận báo giá

1. Gửi mã bạn đang có (119802-77200, 37010-10870 hoặc P.00983) hoặc ảnh giắc cũ rõ mặt cắm.
2. Cho biết số lượng và cần nửa cổng cái, nửa cổng đực hay cả cặp.
3. Gọi hotline 0916929883 để kỹ thuật TFV đối chiếu và gửi báo giá kèm tồn kho.

Sau khi xác nhận đơn, TFV xuất hoá đơn VAT và giao hàng toàn quốc.

Hỏi đáp về giắc kết nối ắc quy xe nâng 30A 250V

Giắc 119802-77200 là cổng cái hay cổng đực?

Là cổng cái, tức nửa có lỗ tiếp điểm. Nếu cần nửa có chân, hãy hỏi nửa cổng đực tương ứng và gửi ảnh để TFV xác nhận ghép đúng.

Mã 37010-10870 có phải cùng hàng với 119802-77200 không?

Có. 37010-10870 là mã tham chiếu khác của cùng chiếc giắc 30A 250V cổng cái; mã TFV là P.00983.

Giắc 30A có thay được cho giắc 50A hoặc 80A không?

Không. Giắc 30A có dòng định mức thấp hơn và kiểu vỏ khác, lắp vào vị trí dòng lớn sẽ quá tải và nóng.

Điện áp 250V có phải là điện áp của bình?

Không. 250V là điện áp định mức của giắc, tức giới hạn cách điện. Thông số cần khớp với vị trí lắp là dòng điện 30A và kiểu vỏ.

Làm sao biết giắc 30A đã hỏng?

Vỏ nứt, lỗ tiếp điểm loe, rỉ hoặc cháy, giắc nóng khi dùng, mạch chập chờn là các dấu hiệu thường gặp. Đo thông mạch và sụt áp để chắc chắn.

Có cần thay cả hai nửa giắc không?

Nên kiểm tra cả hai. Nếu nửa đối diện đã mòn, thay cùng lúc giúp nửa mới bền hơn.

Tôi không biết mã, chỉ có giắc cũ thì đặt hàng thế nào?

Chụp ảnh mặt cắm, hai bên hông và đuôi cáp của giắc cũ gửi TFV. Kỹ thuật sẽ đối chiếu với hàng thật trước khi giao.

TFV có xuất hoá đơn VAT cho giắc 30A 250V không?

Có. Hàng mới 100%, nhập khẩu chính ngạch, xuất hoá đơn VAT đầy đủ và giao hàng toàn quốc.
