Càng xoay có dịch giá xe nâng Sideshifting Rotator F-Series · Longhe

Càng xoay có dịch giá xe nâng Sideshifting Rotator F-Series của Longhe gộp hai chức năng vào một cụm: xoay 360° để lật, đổ hàng và dịch giá ngang để căn vị trí mà không phải di chuyển xe. Dòng này phủ dải tải từ 2,5 đến 6 tấn, dùng trong thực phẩm – đồ uống, hoá chất, vệ sinh, thu hồi hàng hoá, đúc, tái chế và luyện kim.

Thông số Sideshifting Rotator F-Series

Bảng dựng lại từ catalog hãng, tâm tải 500 mm:

Tải trọng @ tâm tải (kg @ mm)	Mã model	Dịch giá (mm)	Cấp lắp rotator	Cấp lắp càng	Bề rộng B (mm)	Khoảng cách càng tối đa (mm)	Bề rộng giá nâng xe tối thiểu (mm)	VCG (mm)	Khối lượng (kg)	ET (mm)	HCG (mm)
2.500 @ 500	XZQ25F-B001	±100	II	II	890	805	800	342	315	207	83
2.500 @ 500	XZQ25F-B002	±100	II	II	1020	935	800	342	325	207	83
2.500 @ 500	XZQ25F-B003	±100	II	II	965	880	800	308	296	160	83
2.500 @ 500	XZQ25F-B004	±100	II	II	1040	955	800	308	306	160	83
3.000 @ 500	XZQ30F-C001	±100	III	III	1100	1030	800	286	378	228	145
3.000 @ 500	XZQ30F-C002	±100	III	III	1115	1045	800	286	380	228	149
3.000 @ 500	XZQ30F-C003	±100	III	III	1150	1080	800	286	382	228	149
3.000 @ 500	XZQ30F-C004	±100	III	III	1200	1130	800	286	386	228	149
3.000 @ 500	XZQ30F-C006	±100	III	III	1300	1230	800	286	394	228	149
3.000 @ 500	XZQ30F-C007	±100	III	III	1350	1280	800	286	398	228	149
4.500 @ 500	XZQ45F-C001	±100	III	III	1200	1094	800	359	489	178	123
5.000 @ 500	XZQ50F-D001	±150	IV	III	1500	1394	800	286	596	232	145
5.000 @ 500	XZQ50F-D002	±150	IV	III	1200	1094	800	286	560	232	145
6.000 @ 500	XZQ60F-D001	±150	IV	IV	1200	1021	800	310	577	235	143

Thuỷ lực (25F / 35F / 45F / 50F): 160 bar, lưu lượng khuyến nghị 40–120 l/phút. Thông số xoay theo bảng hãng: 5,2 vòng/phút @ 60 l/phút, mô-men 9.000 N.m @ 160 bar; riêng bản 45F / 50F được ghi 4,1 vòng/phút và 11.000 N.m.

Ứng dụng càng xoay tích hợp dịch giá

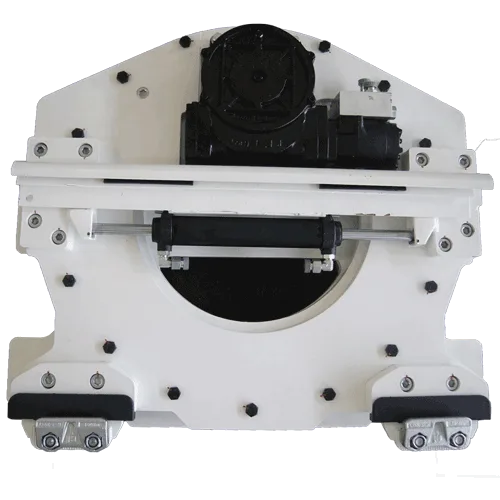

Ảnh catalog cho thấy hộp truyền động xoay ở phía trên, xi lanh dịch giá nằm ngang ngay bên dưới. Nhờ vậy người lái có thể vừa căn thùng đúng miệng phễu vừa lật đổ trong một lần tiếp cận:

• Đổ nguyên liệu vào phễu, máy nghiền, bồn trộn.
• Lật thùng phế liệu, xỉ, phôi ở xưởng đúc và bãi tái chế.
• Đảo chiều kiện hàng nặng tới 6 tấn trong nhà máy luyện kim.

Lưu ý khi chọn và lắp

• Khối lượng 296–596 kg, ET 160–235 mm: tải trọng còn lại giảm mạnh, phải tính kỹ.
• Đúng cấp lắp rotator với giá nâng (II, III hoặc IV) và cấp lắp càng tương ứng.
• Cần hai chức năng đường dầu phụ (xoay và dịch giá), đạt 160 bar.
• Kiểm tra rò rỉ, độ rơ ổ xoay, đệm trượt dịch giá sau lắp và định kỳ.
