Cấu tạo hệ thống BESS – Phân tích chi tiết từng thành phần trong hệ thống lưu trữ năng lượng
Cấu tạo hệ thống BESS là nền tảng quan trọng nhất để hiểu vì sao cùng gọi là “hệ thống lưu trữ năng lượng”, nhưng có hệ thống vận hành ổn định hàng chục năm, có hệ thống lại gặp sự cố chỉ sau thời gian ngắn. BESS không phải là “một cục pin lớn”, mà là một hệ thống điện – điện tử – điều khiển tích hợp nhiều lớp, trong đó mỗi thành phần đều có vai trò riêng và ảnh hưởng trực tiếp đến hiệu suất, an toàn và tuổi thọ.
Nhìn đúng cấu tạo BESS giúp doanh nghiệp tránh sai lầm phổ biến: chỉ quan tâm dung lượng pin mà bỏ qua các thành phần quyết định chất lượng vận hành lâu dài.
1. Khối pin lưu trữ (Battery System)
Đây là phần “lưu trữ năng lượng” đúng nghĩa của BESS. Khối pin thường sử dụng pin lithium, phổ biến nhất hiện nay là lithium sắt phosphate (LFP) nhờ độ an toàn cao, tuổi thọ chu kỳ dài và khả năng chịu dòng tốt.

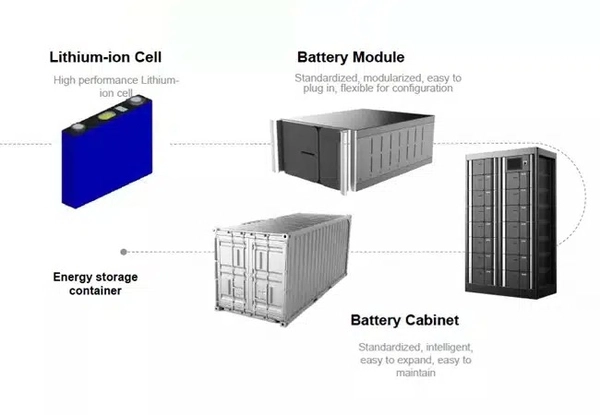

Khối pin được cấu trúc theo nhiều cấp: cell → module → rack → bank pin. Việc phân tầng này giúp hệ thống dễ mở rộng, bảo trì và thay thế từng phần khi cần.
Trong BESS công nghiệp, pin thường được lắp trong rack tiêu chuẩn, đặt trong container hoặc phòng kỹ thuật, có kiểm soát nhiệt độ và an toàn cháy nổ. Chất lượng cell pin chỉ là điều kiện cần; cách tổ chức và bảo vệ pin mới là điều kiện đủ để đảm bảo vận hành dài hạn.
2. BMS – Hệ thống quản lý pin
Nếu pin là “trái tim”, thì BMS (Battery Management System) chính là “hệ thần kinh” của BESS. BMS giám sát điện áp, dòng điện, nhiệt độ từng cell hoặc module, đồng thời thực hiện các chức năng bảo vệ quan trọng như chống quá sạc, quá xả, quá dòng và mất cân bằng cell.
Trong BESS, BMS thường được chia thành nhiều cấp: BMS cấp cell/module và BMS cấp hệ thống. Cách thiết kế BMS quyết định pin có được khai thác tối đa hay không, và quan trọng hơn là pin có già hóa đều hay không.
Một hệ thống pin tốt nhưng BMS kém sẽ nhanh chóng xuống cấp, dù thông số trên giấy rất đẹp.

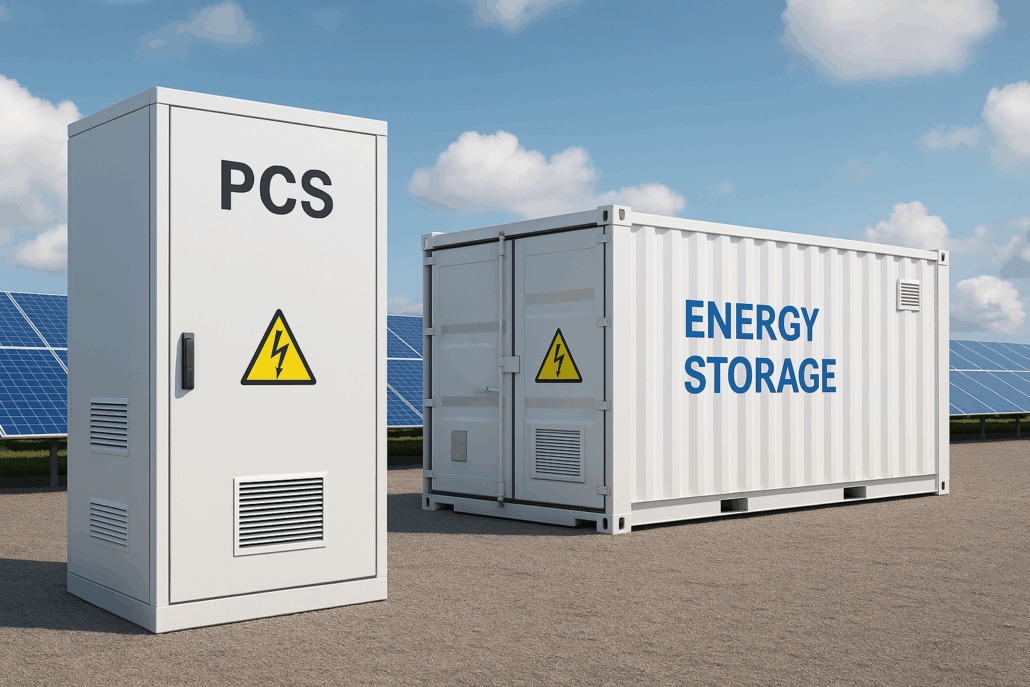

3. PCS – Bộ chuyển đổi công suất
PCS (Power Conversion System) là thành phần trung tâm kết nối pin với lưới điện và phụ tải. PCS đảm nhiệm việc chuyển đổi điện DC từ pin sang AC để cấp cho tải hoặc lưới, và ngược lại khi sạc pin.
Khác với inverter thông thường, PCS trong BESS là thiết bị hai chiều, có khả năng điều khiển công suất rất chính xác và phản ứng nhanh với biến động lưới. PCS quyết định BESS mạnh đến đâu (công suất), phản ứng nhanh cỡ nào và hiệu suất chuyển đổi ra sao.
Trong nhiều dự án, PCS chính là thành phần đắt giá và quyết định đẳng cấp của toàn hệ thống BESS.

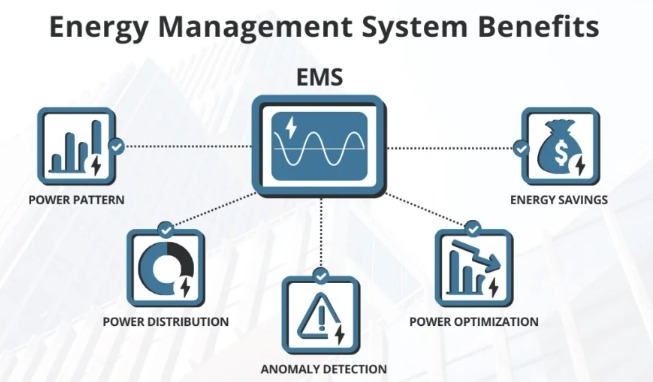

4. EMS – Hệ thống quản lý năng lượng
Nếu BMS quản lý pin và PCS điều khiển công suất, thì EMS (Energy Management System) là bộ não chiến lược của BESS.
EMS thu thập dữ liệu từ lưới, phụ tải, pin, nguồn năng lượng tái tạo và biểu giá điện để đưa ra quyết định: khi nào nên sạc, khi nào nên xả, xả bao nhiêu là tối ưu. EMS cho phép BESS tham gia các mô hình như peak shaving, arbitrage, backup điện hay kết hợp điện mặt trời.
Trong các hệ thống BESS hiện đại, EMS quyết định giá trị kinh tế thực sự của dự án, chứ không chỉ phần cứng.
5. Hệ thống làm mát và kiểm soát nhiệt độ
Pin lithium rất nhạy cảm với nhiệt độ. Vì vậy, hệ thống làm mát là một phần không thể thiếu trong cấu tạo BESS.
Tùy quy mô và mật độ công suất, BESS có thể sử dụng làm mát bằng không khí cưỡng bức hoặc làm mát bằng chất lỏng. Nhiệm vụ của hệ thống này là giữ pin và thiết bị điện tử trong dải nhiệt độ tối ưu, hạn chế lão hóa nhanh và giảm nguy cơ sự cố.
Trong thực tế, nhiều sự cố BESS bắt nguồn từ thiết kế hoặc bảo trì làm mát kém, chứ không phải do pin.

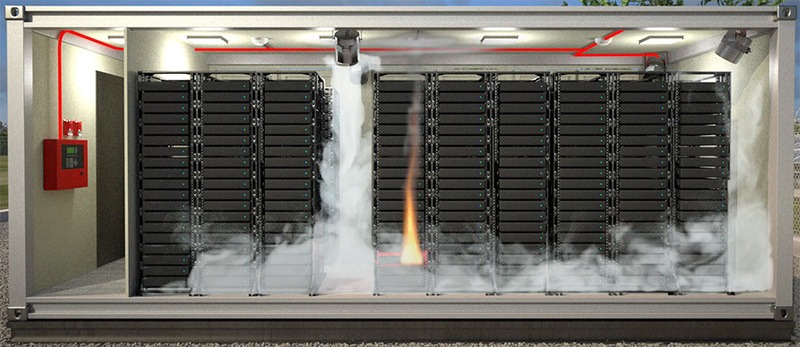

6. Hệ thống PCCC và an toàn
An toàn là yêu cầu bắt buộc với BESS công nghiệp. Vì vậy, cấu tạo BESS luôn bao gồm hệ thống phòng cháy chữa cháy (PCCC) và các lớp bảo vệ an toàn.
Các hệ thống hiện đại thường sử dụng cảm biến khí, cảm biến nhiệt, hệ thống chữa cháy khí sạch hoặc aerosol, kết hợp với thiết kế cách ly từng rack pin. Mục tiêu không chỉ là dập lửa, mà là ngăn sự cố lan rộng trong hệ thống.
Đây là phần thường bị xem nhẹ khi so sánh giá, nhưng lại là yếu tố sống còn khi BESS vận hành thực tế.
7. Tủ điện, thiết bị bảo vệ và kết nối lưới
BESS còn bao gồm hệ thống tủ điện AC/DC, máy cắt, cầu chì, relay bảo vệ, thiết bị đo lường và giao tiếp với lưới điện. Những thành phần này đảm bảo BESS kết nối an toàn với hạ tầng điện hiện hữu và tuân thủ các tiêu chuẩn kỹ thuật.
Chất lượng thiết kế phần điện quyết định BESS có “ăn khớp” với hệ thống điện tổng hay không, đặc biệt trong các khu công nghiệp hoặc khu vực điện yếu.

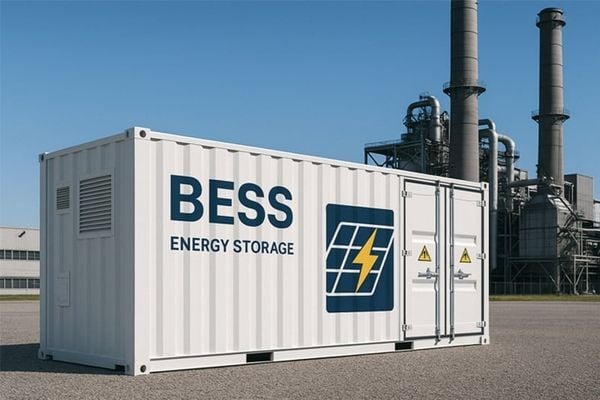

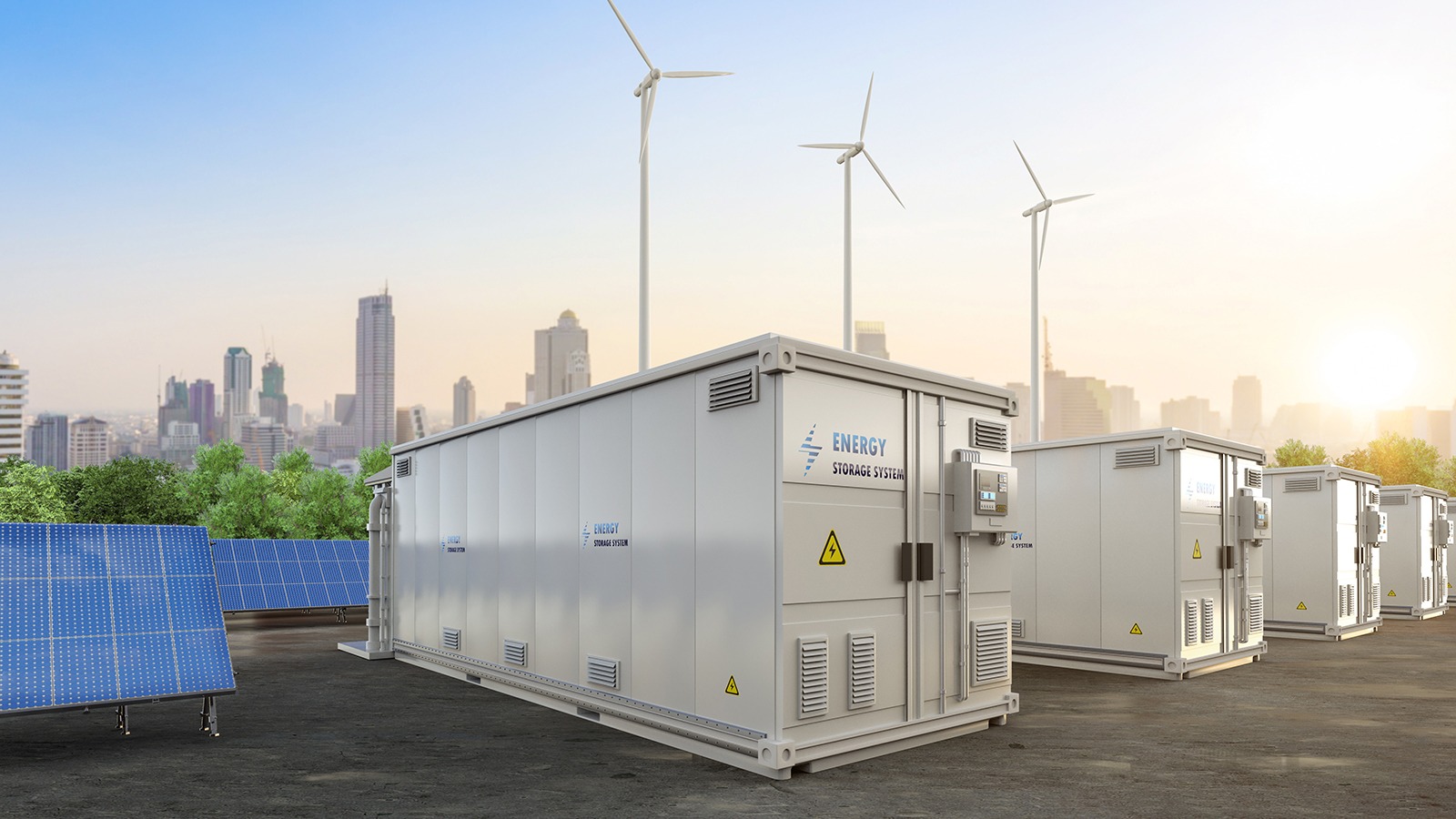

8. Vỏ bảo vệ: container hoặc phòng kỹ thuật
Cuối cùng, toàn bộ các thành phần trên được đặt trong container BESS hoặc phòng kỹ thuật chuyên dụng. Vỏ bảo vệ không chỉ có nhiệm vụ che chắn, mà còn là một phần của hệ thống an toàn, cách nhiệt, chống ẩm và chống ăn mòn.
Trong môi trường công nghiệp hoặc ngoài trời, thiết kế container BESS ảnh hưởng trực tiếp đến độ bền và chi phí bảo trì trong suốt vòng đời dự án.
9. Kết luận: BESS là hệ thống – không phải thiết bị đơn lẻ
Tóm lại, cấu tạo hệ thống BESS là sự kết hợp của nhiều lớp phần cứng và phần mềm, từ pin, BMS, PCS đến EMS, làm mát và an toàn. Hiệu quả và độ tin cậy của BESS không nằm ở một linh kiện riêng lẻ, mà nằm ở cách các thành phần này được thiết kế, tích hợp và vận hành như một thể thống nhất.
Với doanh nghiệp, hiểu rõ cấu tạo BESS giúp đánh giá đúng giá trị của hệ thống, tránh lựa chọn dựa trên thông số bề nổi và chi phí ngắn hạn. Trong lưu trữ năng lượng, hệ thống tốt không phải hệ thống có pin lớn nhất, mà là hệ thống được cấu tạo và vận hành đúng ngay từ đầu.
