Cảm biến chiều cao khung nâng xe nâng BT RRE · 268/241868

Cảm biến chiều cao khung nâng xe nâng BT RRE mã 268/241868 (mã TFV P.00144) là cảm biến đặt ở phía trên khung nâng của xe reach truck BT RRE, báo cho hệ thống điều khiển biết khung nâng đã lên tới vùng cao. Bài viết giải thích cảm biến này làm gì, thông số mã 268/241868, cách đối chiếu đúng mã cho xe BT RRE, khác gì các cảm biến khác trên cùng dòng xe, dấu hiệu hỏng, cách kiểm tra, quy trình thay, và cách nhận báo giá tại TFV.

Mã, vị trí và đời xe trong bài lấy từ hồ sơ hàng TFV. Các thông số điện và kích thước chưa có trong nguồn thì TFV không ghi số; nếu cần, TFV kiểm tra trực tiếp trên hàng thật khi anh/chị hỏi.

Cảm biến chiều cao khung nâng 268/241868 là gì

Trên xe nâng reach truck, khung nâng (mast) có thể đưa hàng lên rất cao. Khi càng ở trên cao, xe cần làm việc khác đi so với lúc càng ở dưới thấp: chạy chậm hơn, nâng hạ êm hơn, hạn chế một số thao tác. Muốn vậy, hệ thống điều khiển phải biết khung nâng đang ở đâu. Cảm biến chiều cao khung nâng làm đúng việc đó: nó báo khi khung nâng đi qua một vị trí đã định.

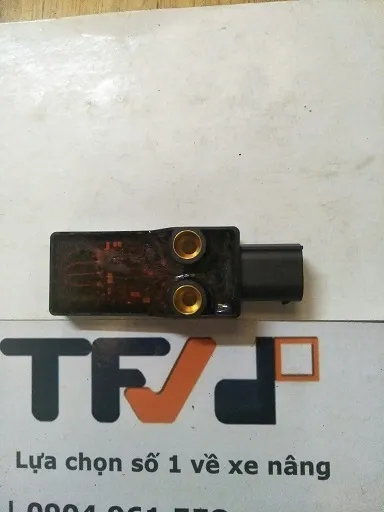

Mã 268/241868 là cảm biến chiều cao phía trên khung nâng, dùng cho xe nâng BT RRE. Theo ảnh hàng thật, cảm biến có thân dạng hộp chữ nhật màu đen, hai lỗ bắt vít có bạc lót kim loại và đầu giắc cắm liền thân ở một đầu.

Cảm biến khung nâng làm nhiệm vụ gì trên reach truck BT RRE

Trên xe xe nâng reach truck nói chung, tín hiệu chiều cao khung nâng thường được dùng cho các chức năng an toàn và tiện dụng sau. Chức năng cụ thể trên xe BT RRE của anh/chị tuỳ đời xe và cài đặt:

• Giảm tốc độ chạy khi càng ở trên cao: xe chở hàng ở vị trí cao mà chạy nhanh rất dễ mất ổn định; khi cảm biến báo khung đã lên vùng cao, bộ điều khiển hạ tốc độ di chuyển.
• Giảm tốc độ nâng hạ gần vùng cao: giúp đặt hàng lên tầng kệ cao êm hơn, giảm va đập.
• Giới hạn một số thao tác: một số cài đặt hạn chế đưa càng ra/vào hoặc nghiêng khi khung ở cao.
• Hỗ trợ chọn tầng kệ: trên các xe có chức năng chọn chiều cao, tín hiệu cảm biến là một trong các mốc tham chiếu.

Khi cảm biến chiều cao hỏng, xe có thể báo lỗi và khoá các chức năng ở trên cao, hoặc ngược lại không giảm tốc khi cần – đây là tình huống mất an toàn. Vì vậy cảm biến này nên được thay ngay khi có dấu hiệu bất thường.

Vị trí cảm biến chiều cao phía trên khung nâng xe BT RRE

Theo dữ liệu hàng, mã 268/241868 là cảm biến chiều cao phía trên khung nâng. Trên reach truck, cảm biến loại này thường được bắt vào một tấm giá trên khung nâng và đọc vị trí của một chi tiết đi qua trước mặt nó khi khung nâng lên xuống.

Vì cảm biến nằm trên cao, việc tháo lắp cần làm cẩn thận: hạ khung nâng, dùng thang hoặc sàn thao tác an toàn, không trèo lên khung. Trước khi tháo, chụp ảnh vị trí tấm giá, hướng đặt cảm biến và đường đi của dây để lắp lại đúng như cũ.

Thông số cảm biến chiều cao khung nâng BT RRE 268/241868

Thông số	Giá trị
Tên sản phẩm	Cảm biến khung nâng, cảm biến chiều cao phía trên
Mã OEM (Part No.)	268/241868
Mã TFV	P.00144
Vị trí	Cảm biến chiều cao phía trên khung nâng
Dùng cho xe	Reach truck BT RRE
Hình dạng (theo ảnh hàng thật)	Thân hộp chữ nhật màu đen, hai lỗ bắt vít, giắc liền thân
Tình trạng	Hàng mới 100%

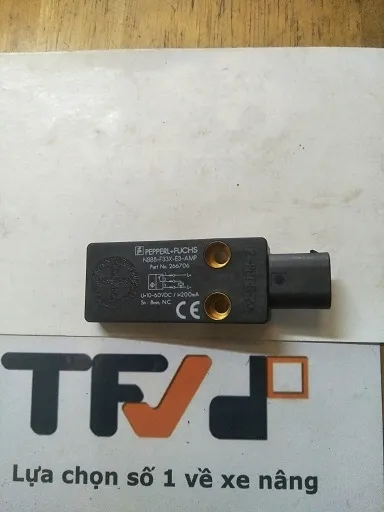

Điện áp làm việc, dòng tải, khoảng cách nhận biết và kiểu tiếp điểm chưa có trong nguồn dữ liệu nên bảng không ghi. Trên thân cảm biến có nhãn in thông tin của nhà sản xuất cảm biến; nhãn này có thể ghi mã riêng của nhà sản xuất, không trùng với mã phụ tùng BT 268/241868. Khi đối chiếu, hãy gửi cho TFV ảnh rõ nhãn trên cảm biến cũ.

Cảm biến chiều cao 268/241868 dùng cho xe nào, đối chiếu ra sao

Theo dữ liệu hàng TFV, mã 268/241868 dùng cho xe nâng reach truck BT RRE. Dòng BT RRE có nhiều đời và nhiều chiều cao nâng khác nhau, nên đối chiếu theo các bước sau để mua đúng ngay lần đầu:

1. Xác nhận dòng xe

Chụp nhãn model trên xe. Xe phải thuộc dòng BT RRE.

2. Xác nhận vị trí cảm biến cần thay

Mã 268/241868 là cảm biến chiều cao phía trên khung nâng. Nếu cảm biến hỏng nằm ở vị trí khác (dưới chân khung, ở mô tơ lái, ở mô tơ di chuyển), đó là mã khác.

3. Đọc mã trên cảm biến cũ hoặc sách phụ tùng

Tra mã 268/241868 trong catalogue phụ tùng của xe, hoặc chụp nhãn trên cảm biến cũ.

4. So hình dạng

So thân hộp, khoảng cách hai lỗ bắt vít, dạng giắc với ảnh hàng TFV.

5. Gửi thông tin để TFV đối chiếu

Gửi ảnh model xe, ảnh cảm biến cũ (cả mặt nhãn và giắc). TFV đối chiếu mã trước khi giao.

So sánh cảm biến khung nâng 268/241868 với các cảm biến xe BT RRE khác

Trên xe BT RRE có nhiều cảm biến, mỗi chiếc một vị trí, một mã. Trong nhóm phụ tùng xe nâng điện, TFV có các mã sau:

Mã hàng	Vị trí / nhiệm vụ	Dùng cho
Cảm biến chiều cao khung nâng 268/241868	Phía trên khung nâng, báo vị trí chiều cao	BT RRE
Cảm biến vòng bi mô tơ di chuyển 14596630	Ở vòng bi mô tơ di chuyển	BT RRE
Cảm biến xoay mô tơ lái 14596942	Ở mô tơ lái	BT RRE
Cảm biến vòng quay 58810-13900-71	Đọc tốc độ quay	Toyota 7FBR10-30

Ba mã đầu cùng dòng xe BT RRE nhưng không lắp lẫn cho nhau vì khác vị trí, khác hình dạng và khác nhiệm vụ. Mã cuối dùng cho reach truck Toyota 7FBR, không dùng cho BT. Khi hỏi mua, luôn ghi rõ "cảm biến chiều cao phía trên khung nâng" cùng mã 268/241868.

Dấu hiệu cảm biến chiều cao khung nâng bị hỏng

• Xe báo lỗi liên quan tới chiều cao nâng trên màn hình.
• Xe không giảm tốc khi càng đã lên cao – dấu hiệu nguy hiểm, cần dừng xe kiểm tra.
• Xe luôn chạy chậm dù càng ở dưới thấp – bộ điều khiển hiểu nhầm khung đang ở trên cao.
• Không nâng được qua một độ cao nhất định, hoặc nâng hạ chậm bất thường ở vùng cao.
• Lỗi xuất hiện rồi tự mất, thường khi khung rung hoặc xe đi qua chỗ gồ ghề – dấu hiệu dây hoặc giắc lỏng.
• Thân cảm biến nứt, giắc gãy sau va chạm với hàng hoặc kệ.

Các biểu hiện trên cũng có thể do dây dẫn chạy dọc khung, chi tiết kích hoạt bị lệch hoặc bộ điều khiển. Hãy kiểm tra theo phần dưới trước khi kết luận.

Nguyên nhân hỏng cảm biến khung nâng xe nâng và cách dùng bền

Va chạm với hàng và kệ

Cảm biến nằm trên khung nâng, gần hàng hoá khi nâng lên cao. Pallet lệch, hàng tràn ra ngoài hoặc dầm kệ quệt vào khung có thể làm vỡ thân hoặc lệch tấm giá.

Dây dẫn bị gập liên tục

Dây cảm biến đi dọc khung nâng, chuyển động theo mỗi lần nâng hạ. Dây bị kẹp sai, gập sai đường cuộn sẽ đứt lõi sau thời gian. Kiểm tra đường đi dây và các kẹp giữ mỗi lần bảo dưỡng.

Tấm giá lỏng, cảm biến lệch vị trí

Rung khi xe chạy làm ốc tấm giá lỏng dần, cảm biến lệch khỏi vị trí chuẩn, tín hiệu sai hoặc chập chờn. Siết lại ốc tấm giá định kỳ.

Bụi bẩn, dầu mỡ

Mỡ bôi trơn xích và ray khung nâng văng lên cảm biến, bụi bám theo. Lau sạch mặt cảm biến và giắc khi bảo dưỡng, không dùng dung môi mạnh lên thân nhựa.

Ẩm và nước

Xe làm trong kho lạnh, kho ẩm hoặc rửa xe bằng vòi áp lực làm hơi nước vào giắc, gây rỉ chân giắc.

Cách kiểm tra cảm biến chiều cao khung nâng BT RRE

1. Ghi lại mã lỗi

Ghi mã lỗi trên màn hình, tra theo tài liệu sửa chữa của xe BT RRE để biết lỗi trỏ tới cảm biến nào.

2. Kiểm tra bằng mắt

Hạ khung nâng xuống thấp nhất, ngắt điện. Xem thân cảm biến có nứt, tấm giá có cong, cảm biến có lệch khỏi vị trí cũ không.

3. Kiểm tra giắc và dây

Tháo giắc, xem chân giắc có rỉ, cong không. Dùng đồng hồ vạn năng đo thông mạch từng sợi dây từ giắc cảm biến về phía bộ điều khiển, vừa đo vừa lay dây dọc theo khung.

4. Kiểm tra tín hiệu khi nâng hạ

Với cảm biến loại báo vị trí, tín hiệu ra phải thay đổi khi chi tiết kích hoạt đi qua trước mặt cảm biến. Giá trị điện áp cấp và tín hiệu chuẩn tra theo tài liệu sửa chữa của BT; khi cần, gửi đời xe để TFV đối chiếu cùng anh chị. Nếu nguồn cấp đủ, dây tốt mà tín hiệu không đổi khi khung đi qua, cảm biến đã hỏng.

5. Kiểm tra khoảng cách tới chi tiết kích hoạt

Cảm biến đặt quá xa hoặc quá gần chi tiết kích hoạt đều làm tín hiệu sai. So với vị trí đánh dấu ban đầu hoặc theo hướng dẫn của tài liệu sửa chữa.

Quy trình thay cảm biến chiều cao khung nâng 268/241868

1. Hạ khung nâng xuống thấp nhất, đỗ xe nơi bằng phẳng, kéo phanh.
2. Tắt khoá điện, rút giắc bình điện. Chờ đủ thời gian theo khuyến cáo của nhà sản xuất trước khi chạm vào dây.
3. Chuẩn bị sàn thao tác an toàn để tiếp cận vị trí phía trên khung nâng; không trèo lên khung.
4. Chụp ảnh và đánh dấu vị trí cảm biến trên tấm giá, hướng đặt, đường đi dây.
5. Tháo giắc nối, sau đó tháo hai vít bắt cảm biến.
6. Vệ sinh tấm giá, kiểm tra tấm giá có cong không; nắn hoặc thay nếu cần.
7. Lắp cảm biến mới đúng vị trí và hướng đã đánh dấu, siết vít vừa lực để không nứt thân.
8. Cắm giắc tới khi khớp khoá, cố định dây đúng các kẹp cũ.
9. Cấp điện, xoá lỗi nếu cần.
10. Thử không tải: nâng khung từ thấp lên cao rồi hạ xuống, quan sát xe giảm tốc đúng vùng; cho xe chạy với càng ở dưới và ở trên để kiểm tra.
11. Thử có tải nhẹ trước khi đưa xe vào làm việc bình thường.

Sai lầm thường gặp khi mua và thay cảm biến khung nâng xe nâng

• Nhầm cảm biến phía trên với cảm biến ở vị trí khác trên cùng xe BT RRE.
• Chỉ dựa vào mã trên nhãn của nhà sản xuất cảm biến mà không đối chiếu mã phụ tùng BT 268/241868.
• Lắp cảm biến mà không đánh dấu vị trí cũ, dẫn tới tín hiệu sai, xe giảm tốc không đúng độ cao.
• Bỏ qua kiểm tra dây dọc khung nâng: thay cảm biến xong lỗi vẫn còn vì dây đứt ngầm.
• Không thử nâng hạ hết hành trình sau khi thay: lỗi chỉ lộ ra khi khung lên cao.
• Trèo lên khung nâng để tháo lắp: rủi ro ngã, nên dùng sàn thao tác.

Cảm biến chiều cao khung nâng P.00144 – hàng thật tại kho TFV

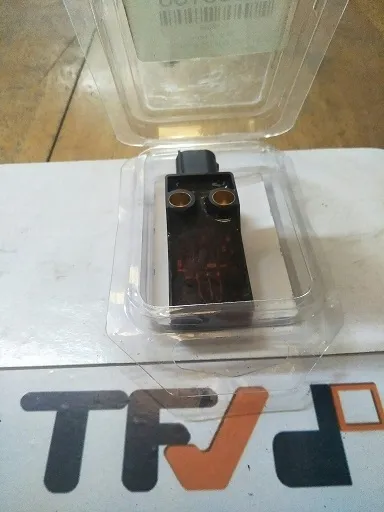

Ba ảnh trong bài là ảnh chụp hàng thật tại kho TFV, kể cả ảnh cảm biến còn trong vỉ nhựa đóng gói. TFV quản lý mã này bằng mã nội bộ P.00144 để tra nhanh khi anh/chị hỏi lại hoặc đặt thêm.

• Hàng mới 100%, nhập khẩu chính ngạch.
• Hoá đơn VAT đầy đủ.
• Đối chiếu mã 268/241868, vị trí lắp và dòng xe trước khi giao.
• Giao hàng toàn quốc.

Cùng đơn hàng, anh/chị có thể ghép các phụ tùng điện khác như bộ tiếp điểm khởi động từ xe nâng điện SW201, hoặc xem toàn bộ danh mục phụ tùng xe nâng của TFV.

Giá cảm biến khung nâng xe nâng BT RRE và cách đặt hàng

Giá cảm biến chiều cao khung nâng 268/241868 thay đổi theo số lượng và tồn kho từng thời điểm, nên TFV báo giá theo yêu cầu và báo tồn kho cùng lúc. Để nhận báo giá nhanh, anh/chị gửi:

1. Mã OEM 268/241868 hoặc mã TFV P.00144.
2. Ảnh nhãn model xe BT RRE.
3. Ảnh cảm biến cũ, rõ mặt nhãn và đầu giắc.
4. Số lượng cần mua.
5. Thông tin xuất hoá đơn VAT, địa chỉ giao hàng.

Gọi hotline 0916929883 để nhận báo giá cảm biến khung nâng xe nâng BT RRE.

Câu hỏi thường gặp về cảm biến chiều cao khung nâng BT RRE

Cảm biến 268/241868 dùng cho xe nâng nào?

Theo dữ liệu hàng TFV, mã này dùng cho xe nâng reach truck BT RRE, ở vị trí cảm biến chiều cao phía trên khung nâng.

Mã TFV của cảm biến này là gì?

Mã TFV là P.00144. Anh/chị có thể dùng mã này hoặc mã OEM 268/241868 khi hỏi giá.

Cảm biến chiều cao khung nâng hỏng thì xe có chạy được không?

Tuỳ đời xe và cài đặt, xe có thể báo lỗi, khoá chức năng ở trên cao hoặc chạy sai tốc độ. Nên dừng xe kiểm tra vì liên quan an toàn khi nâng cao.

Mã trên nhãn cảm biến khác mã 268/241868 có sao không?

Nhãn trên thân có thể ghi mã riêng của nhà sản xuất cảm biến. Hãy gửi ảnh nhãn cảm biến cũ để TFV đối chiếu với mã phụ tùng BT.

Cảm biến này có lắp cho xe Toyota 7FBR được không?

Không. Xe Toyota 7FBR dùng mã cảm biến riêng; TFV có cảm biến vòng quay 58810-13900-71 cho dòng xe này.

Thay cảm biến có cần căn chỉnh không?

Cần lắp đúng vị trí và hướng như cảm biến cũ. Đánh dấu trước khi tháo và thử nâng hạ hết hành trình sau khi lắp.

Có nên tự thay cảm biến phía trên khung nâng?

Được nếu xưởng có sàn thao tác an toàn, ngắt bình điện đúng quy trình và thử đủ các chế độ sau khi thay. Không trèo lên khung nâng.

Mua cảm biến khung nâng tại TFV có hoá đơn VAT không?

Có. Hàng mới 100%, nhập khẩu chính ngạch, hoá đơn VAT đầy đủ, đối chiếu mã trước khi giao và giao hàng toàn quốc.
