Quạt tản nhiệt motor xe nâng điện 24V Nidec · D08K-24TU 04 (AX)

Quạt tản nhiệt motor xe nâng điện 24V hiệu Nidec, mã phụ tùng D08K-24TU 04 (AX), là quạt điện một chiều 24V DC, 0,13 A dùng để thổi gió làm mát motor trên xe nâng điện. Bài viết giải thích quạt này làm gì, đọc nhãn thế nào để chọn đúng, khi nào cần thay, cách tự kiểm tra và lắp đặt, cùng cách gửi thông tin cho TFV. Muốn có giá ngay, anh/chị gửi yêu cầu báo giá cho TFV.

Quạt tản nhiệt motor xe nâng điện 24V Nidec là loại quạt gì?

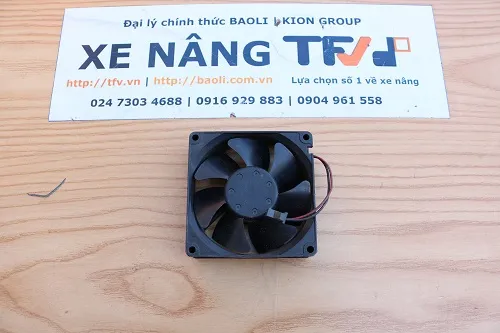

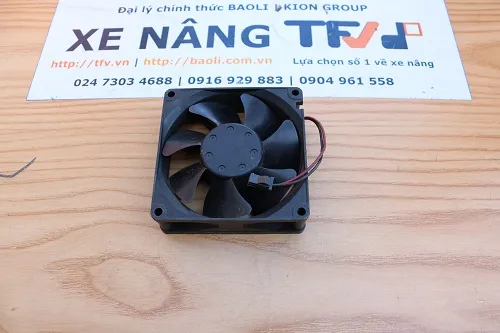

Đây là quạt hướng trục cỡ nhỏ: khung vuông bằng nhựa màu đen, cánh quạt nằm giữa khung và quay quanh một trục, bốn góc có lỗ để bắt vít cố định. Động cơ quạt được tích hợp ngay trong moay-ơ ở tâm cánh, dây nguồn hai sợi đi ra từ một góc khung. Kiểu quạt này đẩy gió theo hướng song song với trục quay, thích hợp đặt áp sát vỏ motor hoặc cửa gió để thổi luồng khí tập trung.

Quạt mang hiệu Nidec, một thương hiệu chuyên về động cơ điện và quạt làm mát. Mã phụ tùng D08K-24TU 04 (AX) là thông tin cần đối chiếu trên nhãn quạt; trong hệ thống của TFV, mã kho của mặt hàng này là P.00451. Theo dữ liệu của mã hàng, quạt được sản xuất tại Việt Nam.

Trong giao dịch hằng ngày, anh/chị có thể nghe gọi là quạt motor xe nâng điện, quạt làm mát động cơ điện xe nâng, quạt 24V xe nâng, quạt DC 24V Nidec hay quạt tản nhiệt motor 24V. Gọi tên nào cũng được, nhưng khi đặt hàng, hãy dùng mã D08K-24TU 04 (AX) hoặc mã TFV P.00451 để tránh nhầm sang các quạt cùng cỡ khác thông số.

Motor xe nâng điện nóng lên vì đâu, quạt 24V giúp gì?

Motor điện biến điện năng thành chuyển động, và một phần năng lượng luôn bị thất thoát thành nhiệt trong cuộn dây và lõi thép. Với xe nâng điện, motor phải khởi động, dừng, đảo chiều và kéo tải nặng liên tục; mỗi lần như vậy dòng điện tăng cao và nhiệt sinh ra nhiều hơn. Trong một ca làm việc kéo dài, nhiệt tích lũy dần nếu không được đưa ra ngoài.

Nhiệt độ cao kéo dài là kẻ thù của motor điện. Lớp cách điện của cuộn dây bị lão hóa nhanh hơn, vòng bi khô mỡ nhanh hơn, và trên nhiều xe, hệ thống điều khiển sẽ chủ động hạn chế công suất khi cảm biến báo motor quá nóng. Người vận hành nhận thấy xe chạy yếu, leo dốc kém, hoặc phải dừng nghỉ giữa ca.

Quạt tản nhiệt motor 24V có vai trò tạo luồng gió cưỡng bức qua vỏ motor, giúp nhiệt thoát nhanh hơn so với chỉ dựa vào đối lưu tự nhiên. Vì là quạt điện, nó không phụ thuộc vào tốc độ quay của motor, nên vẫn làm mát được cả khi xe đứng yên nâng hạ hàng. Đây là điểm khác biệt cơ bản so với cánh quạt cơ khí chạy bằng dây curoa trên xe nâng dầu.

Thông số kỹ thuật quạt Nidec D08K-24TU 04 (AX)

Tên sản phẩm	Quạt tản nhiệt motor xe nâng điện
Mã phụ tùng	D08K-24TU 04 (AX)
Mã TFV	P.00451
Hiệu	Nidec
Điện áp	24V DC
Dòng điện	0,13 A
Công dụng	Làm mát motor xe nâng điện
Xuất xứ	Sản xuất tại Việt Nam
Tình trạng	Hàng mới 100%
Giá	Liên hệ báo giá

Kích thước khung, độ dày và khoảng cách lỗ bắt không có trong dữ liệu đã xác nhận của mã này. Khi anh/chị cần, TFV sẽ đo trực tiếp trên hàng tại kho để đối chiếu với quạt cũ.

Quạt làm mát motor 24V phù hợp với xe nâng điện nào?

Dữ liệu mã hàng ghi quạt dùng để làm mát motor xe nâng điện, không gắn với một model xe cụ thể. Vì vậy, thay vì tra theo tên xe, anh/chị nên đối chiếu theo các tiêu chí kỹ thuật dưới đây:

Tiêu chí	Yêu cầu khi thay quạt D08K-24TU
Điện áp cấp cho quạt	24V DC
Dòng định mức trên nhãn quạt cũ	Bằng hoặc tương đương 0,13 A
Mã trên nhãn quạt cũ	D08K-24TU 04 (AX)
Kiểu quạt	Quạt hướng trục khung vuông, bắt vít bốn góc
Kích thước khung, lỗ bắt	Trùng với quạt cũ (TFV đo đối chiếu khi cần)

Cần lưu ý, điện áp cấp cho quạt không phải lúc nào cũng bằng điện áp ắc quy của xe; một số xe hệ điện cao hơn vẫn có mạch hạ áp cấp 24V cho quạt. Do đó, thông tin đáng tin nhất vẫn là nhãn trên quạt cũ, kèm model và số khung xe. Nếu xe của anh/chị dùng hệ 48V và cần quạt làm mát bo mạch, hãy xem thêm quạt tản nhiệt bo mạch xe nâng BT RRE 48V mã 16340101.

Đọc nhãn để chọn đúng quạt D08K-24TU

Quạt DC cỡ nhỏ có rất nhiều loại trông gần như giống hệt nhau, khác nhau ở điện áp, dòng điện, tốc độ và lưu lượng gió. Vì vậy, nhãn dán trên quạt cũ là tài liệu quan trọng nhất. Khi xem nhãn, anh/chị chú ý ba dòng:

1. Mã model / Part No: với quạt này là D08K-24TU 04 (AX). Phần hậu tố phía sau mã chính cũng cần ghi đủ, vì nó phân biệt các phiên bản.
2. Điện áp: 24V DC. Quạt 12V hay 48V có thể cùng kích thước nhưng không lắp thay được.
3. Dòng điện: 0,13 A. Quạt có dòng định mức khác thường có tốc độ và lưu lượng gió khác, ảnh hưởng đến hiệu quả làm mát và tải lên mạch cấp nguồn.

Nhãn quạt cũ thường bị mờ do nhiệt và dầu bụi. Nếu không đọc được, anh/chị chụp ảnh nhãn ở nhiều góc sáng khác nhau, kèm ảnh tổng thể quạt và vị trí lắp trên xe, rồi gửi TFV. Việc đối chiếu chính xác giúp tránh trường hợp quạt lắp vừa nhưng gió yếu hoặc quá dòng.

Quạt Nidec đúng mã và quạt trôi nổi cùng kích thước

Trên thị trường linh kiện điện tử có nhiều quạt DC cùng kích thước khung, giá thấp, không ghi rõ nhà sản xuất. Những quạt này có thể lắp vừa, nhưng thường gặp các vấn đề:

• Thông số in trên nhãn không phản ánh đúng thực tế, lưu lượng gió thấp hơn mong đợi.
• Bạc trục kém, quạt nhanh kêu và nhanh kẹt trong môi trường bụi, rung của xe nâng.
• Dây dẫn mảnh, vỏ dây không chịu được nhiệt độ quanh motor.
• Không rõ nguồn gốc nên khó đặt lại đúng loại khi cần thay tiếp.

Quạt hiệu Nidec mã D08K-24TU 04 (AX) có thông số rõ ràng trên nhãn và nguồn gốc xác định, giúp anh/chị kiểm soát được chất lượng thay thế. Với một chi tiết nhỏ nhưng ảnh hưởng tới tuổi thọ motor, tiết kiệm vài đồng ở quạt trôi nổi thường không đáng.

Khi nào cần thay quạt tản nhiệt motor xe nâng điện?

Quạt làm mát motor xe nâng điện ít khi hỏng đột ngột; nó thường "báo trước" bằng những thay đổi nhỏ. Anh/chị nên kiểm tra hoặc thay quạt khi thấy:

• Vỏ motor nóng hơn bình thường sau cùng một khối lượng công việc.
• Xe báo lỗi nhiệt độ motor hoặc tự giảm tốc khi làm việc lâu.
• Quạt có tiếng kêu rít, tiếng lạch xạch, hoặc rung khi quay.
• Quạt quay chậm, quay lúc được lúc không, hoặc phải đẩy tay mới quay.
• Cánh quạt bị sứt, nứt, hoặc khung quạt bị vỡ góc bắt vít.
• Dây nguồn bị đứt, chai cứng, hở lõi đồng ở gần đầu giắc.

Ngay cả khi quạt vẫn quay, nếu đã có tiếng kêu bất thường thì nên thay trong lần bảo dưỡng gần nhất, vì bạc trục mòn sẽ khiến quạt dừng hẳn vào lúc không ngờ.

Tự kiểm tra quạt 24V DC xe nâng tại xưởng

Quạt nhỏ, kiểm tra cũng không phức tạp. Xưởng có đồng hồ vạn năng và nguồn một chiều 24V có thể làm theo các bước:

1. Hạ càng, tắt khóa điện, ngắt giắc ắc quy trước khi tháo nắp che motor.
2. Quan sát quạt tại chỗ: bụi bám, cánh vỡ, dây đứt, giắc lỏng.
3. Dùng que nhựa xoay nhẹ cánh quạt; cánh phải quay trơn, không có điểm kẹt.
4. Tháo giắc quạt, đo thông mạch hai dây dẫn tới quạt.
5. Cấp thử nguồn 24V DC đúng cực (thường dây đỏ là dương, dây đen là âm — cần xem lại theo nhãn và đường dây của xe). Quạt tốt sẽ quay đều, êm.
6. Nếu quạt quay tốt khi cấp nguồn ngoài nhưng không quay trên xe, cần kiểm tra mạch cấp điện cho quạt trên xe chứ không phải quạt.

Nên dùng nguồn có giới hạn dòng khi cấp thử để tránh hư quạt nếu đấu nhầm. Trường hợp không có dụng cụ, anh/chị có thể liên hệ TFV để được tư vấn về dịch vụ kiểm tra.

Hướng dẫn thay quạt làm mát motor xe nâng điện

Quy trình tổng quát dưới đây áp dụng cho phần lớn vị trí lắp quạt motor; chi tiết tháo nắp che và đường dây khác nhau theo từng xe, nên tra thêm tài liệu của hãng xe.

1. Ngắt hoàn toàn nguồn điện xe, đảm bảo không ai bật khóa trong lúc làm việc.
2. Chụp ảnh quạt cũ tại chỗ: chiều đặt quạt (mặt nào hướng vào motor), vị trí vít và đường đi dây.
3. Rút giắc hoặc tháo đầu nối dây của quạt cũ.
4. Tháo bốn vít ở góc, lấy quạt cũ ra; vệ sinh vị trí lắp và vỏ motor bằng khí nén khô.
5. Đặt quạt mới D08K-24TU 04 (AX) đúng chiều thổi gió như quạt cũ. Mặt khung thường có mũi tên chỉ chiều gió và chiều quay để tham chiếu.
6. Bắt vít vừa lực, siết đều các góc để khung không bị cong.
7. Nối dây đúng cực, cố định dây bằng dây rút, tránh để dây chạm cánh quạt hoặc chi tiết quay.
8. Lắp lại nắp che, cấp điện và chạy thử, xác nhận quạt quay và gió thổi đúng hướng.

Lưu ý để motor và quạt tản nhiệt xe nâng điện bền lâu

• Vệ sinh quạt và cửa gió của motor theo chu kỳ trong sổ tay bảo dưỡng của hãng xe; môi trường bụi, xơ, mùn cưa cần làm dày hơn.
• Không xịt nước trực tiếp vào motor và quạt điện khi rửa xe.
• Không để hàng hóa, tấm che, bao bì chắn trước cửa gió của motor.
• Khi thay quạt, kiểm tra luôn giắc nối và dây cấp nguồn; giắc oxy hóa làm quạt chạy chập chờn.
• Theo dõi nhiệt độ motor qua cảnh báo của xe; xuất hiện cảnh báo thường xuyên thì kiểm tra cả quạt, vòng bi motor và tải làm việc.
• Không chở quá tải hoặc chạy dốc liên tục vượt thiết kế, vì quạt chỉ hỗ trợ làm mát, không bù được việc motor bị ép tải.

Các loại quạt làm mát xe nâng khác tại TFV

Quạt làm mát trên xe nâng không chỉ có quạt điện. TFV có cả quạt điện cho xe nâng điện và cánh quạt cơ khí cho xe nâng động cơ đốt trong:

• Quạt tản nhiệt bo mạch xe nâng BT RRE 48V 8,2W mã 16340101: quạt điện làm mát bộ điều khiển.
• Cánh quạt tản nhiệt xe nâng Toyota 5-8FD động cơ 1DZ mã 16361-23860-71: cánh quạt két nước cho xe nâng dầu.
• Cánh quạt làm mát xe nâng Mitsubishi động cơ F18A/F18B mã 91301-00200.
• Cánh quạt tản nhiệt xe nâng Nissan động cơ K15/K21/K25/QD32 mã N-21060-FU410.

Tham khảo thêm nhóm phụ tùng làm mát xe nâng và danh mục phụ tùng xe nâng đầy đủ.

Lý do chọn quạt motor 24V Nidec tại TFV

Với một chi tiết nhỏ như quạt 24V, điều anh/chị cần là mua một lần đúng, lắp lên chạy ngay. TFV đáp ứng điều đó bằng:

• Hàng mới 100%, ảnh trong bài chụp hàng thật tại kho TFV.
• Phụ tùng nhập khẩu chính ngạch, có mã TFV P.00451 để tra cứu và đặt lại nhanh.
• Báo đúng mã theo model xe và số khung khách gửi, đối chiếu nhãn quạt cũ từ ảnh khách gửi.
• TFV là đại lý chính thức Baoli – KION Group, đội kỹ thuật làm việc hằng ngày với xe nâng điện.

Gửi thông tin nhận báo giá quạt tản nhiệt motor 24V

Giá quạt Nidec D08K-24TU 04 (AX): liên hệ báo giá theo số lượng. Anh/chị chuẩn bị giúp TFV:

1. Ảnh nhãn quạt cũ (mã, điện áp, dòng điện) và ảnh tổng thể quạt.
2. Hãng xe, model và số khung xe nâng điện.
3. Vị trí lắp quạt trên xe (làm mát motor nào).
4. Số lượng cần mua, địa chỉ nhận hàng.

Nhắn Zalo hoặc gọi 0916929883 để gửi ảnh, hoặc gửi yêu cầu báo giá qua trang liên hệ. TFV đối chiếu thông tin rồi phản hồi cho anh/chị.
