Càng xoay 3 chiều xe nâng Tri-Lateral Longhe cho kho lối đi hẹp

Càng xoay 3 chiều xe nâng (Tri-Lateral Head Unit) của Longhe là bộ đầu càng chuyên dụng cho lối đi hẹp: thay vì phải quay cả chiếc xe 90 độ để lấy hàng trên kệ, bộ càng tự xoay để hướng càng nâng ra phía trước, sang trái hoặc sang phải xe, rồi dịch ngang để đưa pallet vào hoặc rút pallet ra khỏi ô kệ. Nhờ vậy xe chỉ cần chạy thẳng dọc lối đi, còn việc lấy – cất hàng do đầu càng đảm nhận. Bài viết giải thích càng xoay 3 chiều là gì, hoạt động ra sao, những đặc điểm kỹ thuật theo tư liệu của hãng, khi nào kho của anh/chị nên dùng, so sánh với càng xoay rotator, dịch giá, dịch càng, và những điều cần kiểm tra để chọn, lắp, bảo dưỡng cho đúng.

• Càng xoay 3 chiều xe nâng là gì
• Nguyên lý hoạt động của càng xoay 3 chiều
• Đặc điểm kỹ thuật của bộ càng xoay 3 chiều Longhe
• Lợi ích của càng xoay 3 chiều cho kho lối đi hẹp
• Ứng dụng càng xoay 3 chiều xe nâng theo ngành
• Thông số càng xoay 3 chiều cần xác nhận khi đặt hàng
• So sánh càng xoay 3 chiều với càng xoay, dịch giá, dịch càng
• Cách chọn càng xoay 3 chiều xe nâng đúng kho, đúng xe
• Lắp đặt và chạy thử càng xoay 3 chiều
• Bảo dưỡng càng xoay 3 chiều và dấu hiệu cần sửa
• Vì sao chọn càng xoay 3 chiều tại TFV
• Câu hỏi thường gặp về càng xoay 3 chiều xe nâng
• Liên hệ báo giá càng xoay 3 chiều xe nâng

Càng xoay 3 chiều xe nâng là gì

Càng xoay 3 chiều xe nâng – tên tiếng Anh là Tri-Lateral Head Unit, đôi khi gọi tắt là đầu tri-lateral – là attachment nối giữa xe nâng và cặp càng nâng, có nhiệm vụ định vị càng ở ba hướng: phía trước, bên trái hoặc bên phải xe. Theo tư liệu của hãng Longhe, bộ đầu càng đạt góc quay 180 độ và có thêm chuyển động dịch ngang, nên xe không cần xoay thân để quay mặt vào kệ.

“Ba chiều” ở đây không phải ba trục quay, mà là ba hướng làm việc. Ở hướng trước, xe làm việc như xe nâng thường: lấy pallet trên sàn, trên xe tải. Khi vào lối đi giữa hai dãy kệ, đầu càng quay sang trái để làm việc với dãy kệ bên trái, hoặc quay sang phải để làm việc với dãy kệ bên phải – mà thân xe vẫn nằm thẳng dọc lối đi.

Bộ càng xoay 3 chiều thuộc nhóm càng xoay 3 chiều tri-lateral trong danh mục attachment xe nâng của TFV. Đây là thiết bị chuyên dụng, cần khảo sát kho và xe kỹ trước khi chọn.

Nguyên lý hoạt động của càng xoay 3 chiều

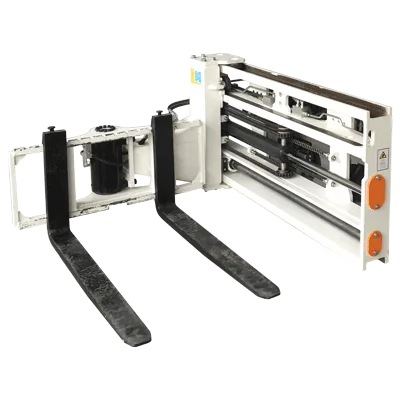

Nhìn ảnh catalog có thể thấy bộ càng xoay 3 chiều gồm ba cụm chính:

1. Khung cố định: phần lắp lên xe nâng, có các thanh dẫn hướng nằm ngang và hệ xích truyền động.
2. Cụm dịch ngang: chạy trên khung cố định nhờ các con lăn dẫn hướng, kéo bằng xích, cho phép đầu càng dịch từ bên này sang bên kia của xe.
3. Đầu xoay mang giá càng: gắn trên cụm dịch ngang, quay quanh trục đứng 180 độ để hướng càng nâng sang trái, về phía trước hoặc sang phải.

Theo tư liệu của hãng, chuyển động xoay 180 độ và chuyển động dịch ngang được điều khiển bằng hai mạch thuỷ lực riêng. Người lái dùng một tay gạt để xoay đầu càng, một tay gạt khác để dịch đầu càng ra vào ô kệ. Một chu trình cất hàng điển hình diễn ra như sau:

1. Xe lấy pallet ở hướng trước, như xe nâng thường.
2. Xe chạy vào lối đi hẹp, dừng đúng vị trí ô kệ.
3. Người lái xoay đầu càng sang phía dãy kệ cần cất.
4. Nâng pallet lên tầng kệ, dịch ngang để đưa pallet vào ô kệ.
5. Hạ nhẹ càng, dịch ngang rút càng ra, xoay đầu càng về vị trí an toàn rồi chạy tiếp.

Lấy hàng thì làm ngược lại. Toàn bộ thao tác “quay mặt vào kệ” được chuyển từ thân xe sang đầu càng, vì vậy lối đi chỉ cần đủ cho xe chạy thẳng và đầu càng xoay, không cần đủ chỗ để xe quay đầu.

Đặc điểm kỹ thuật của bộ càng xoay 3 chiều Longhe

Tư liệu của hãng Longhe liệt kê các tính năng đặc biệt sau cho bộ càng xoay 3 chiều:

• Dễ bảo trì và tuổi thọ cao: các cụm xích, con lăn, xi lanh có thể tiếp cận để kiểm tra, điều chỉnh.
• Hỗ trợ chống trơn trượt: giảm nguy cơ hàng xê dịch trên càng khi đầu càng xoay và dịch.
• Truyền động bằng xích: giúp chuyển động dịch ngang của tải trơn tru, đều.
• Thanh trượt dẫn hướng bằng con lăn: cho chuyển động trượt ổn định cao khi đầu càng mang tải ra khỏi tâm xe.
• Hai mạch thuỷ lực riêng: một cho chuyển động xoay 180 độ, một cho chuyển động dịch ngang.
• Van điều khiển tốc độ điều chỉnh được: cài đặt tốc độ xoay mong muốn theo loại hàng và tay nghề người lái.
• Xi lanh xoay: cho chuyển động xoay êm, giảm tối thiểu va đập khi dừng đột ngột.

Những đặc điểm này đều hướng vào một mục tiêu: giữ hàng ổn định khi tải đang lệch sang một bên xe, ở trên cao, trong lối đi chật. Đó là tình huống khó nhất của mọi xe nâng, nên chất lượng con lăn dẫn hướng, độ căng xích và độ êm của xi lanh xoay có ý nghĩa an toàn trực tiếp.

Lợi ích của càng xoay 3 chiều cho kho lối đi hẹp

Lợi ích chính của càng xoay 3 chiều xe nâng là cho phép kho thu hẹp lối đi mà vẫn làm việc được với cả hai dãy kệ. Cụ thể:

• Tăng số vị trí pallet trên cùng diện tích: lối đi hẹp hơn đồng nghĩa có chỗ cho thêm dãy kệ.
• Xe không phải quay đầu trong lối đi: giảm nguy cơ va quệt chân kệ, giảm hư hỏng kệ và hàng.
• Làm việc hai phía từ một vị trí: xe dừng một lần, có thể cất hoặc lấy hàng ở cả dãy trái lẫn dãy phải.
• Vẫn dùng được như xe thường ở hướng trước: lấy hàng trên sàn, dỡ hàng từ xe tải mà không cần đổi thiết bị.
• Thao tác có kiểm soát: tốc độ xoay chỉnh được, xi lanh xoay giảm va đập, giúp người lái tự tin khi làm việc ở tầng cao.

Cần nói rõ giới hạn: càng xoay 3 chiều không làm cho xe nâng thường trở thành xe kho lối đi rất hẹp chuyên dụng. Khả năng làm việc an toàn ở độ cao và tải nào còn phụ thuộc vào khung nâng, độ ổn định ngang của xe và tải trọng còn lại sau khi lắp – những thứ TFV phải kiểm tra với xe cụ thể.

Ứng dụng càng xoay 3 chiều xe nâng theo ngành

Theo tư liệu của hãng, càng xoay 3 chiều được thiết kế cho lối đi hẹp. Những môi trường thường cân nhắc thiết bị này gồm:

Kho phân phối và logistics

Kho cho thuê, trung tâm phân phối có mật độ kệ cao, cần tối đa số vị trí pallet trên diện tích thuê. Lối đi hẹp kết hợp đầu càng xoay 3 chiều cho phép bố trí thêm dãy kệ.

Kho nguyên liệu và thành phẩm của nhà máy

Nhà máy có nhà kho cố định, không mở rộng được, nhưng sản lượng tăng. Thu hẹp lối đi là cách tăng sức chứa mà không phải xây thêm.

Kho hàng dài, hàng cồng kềnh trên kệ

Với hàng mà quay xe trong lối đi dễ va đầu hàng vào kệ, việc giữ thân xe thẳng và chỉ xoay đầu càng giúp thao tác gọn hơn. Kích thước hàng tối đa cần được xác nhận theo cấu hình.

Kho lạnh và kho có chi phí diện tích cao

Mỗi mét vuông kho lạnh đều đắt, nên tối ưu lối đi đem lại hiệu quả rõ. Điều kiện nhiệt độ làm việc của thiết bị cần được xác nhận riêng khi đặt hàng.

Nếu kho của anh/chị không quá hẹp, giải pháp đơn giản hơn thường là xe nâng có bộ dịch giá để căn pallet, hoặc bộ dịch càng nếu pallet có nhiều cỡ.

Thông số càng xoay 3 chiều cần xác nhận khi đặt hàng

Bài mô tả gốc của bộ càng xoay 3 chiều trên website TFV có mục thông số kỹ thuật nhưng chưa có bảng số. Vì vậy TFV không ghi tải trọng, khối lượng hay kích thước cụ thể ở đây; các con số này sẽ được hãng và TFV xác nhận theo cấu hình khi báo giá. Những gì đã có trong tư liệu:

Hạng mục	Theo tư liệu hãng
Tên sản phẩm	Tri-Lateral Head Unit (bộ càng xoay 3 chiều)
Hãng	Longhe
Hướng làm việc	Phía trước, bên trái, bên phải xe nâng
Góc xoay	180°
Chuyển động	Xoay và dịch ngang
Điều khiển	Hai mạch thuỷ lực
Truyền động dịch ngang	Xích, thanh trượt dẫn hướng con lăn
Cơ cấu xoay	Xi lanh xoay, van chỉnh tốc độ xoay
Môi trường thiết kế	Lối đi hẹp

Khi yêu cầu báo giá, anh/chị nên chuẩn bị các thông tin sau để TFV xác nhận thông số với hãng:

• Khối lượng pallet nặng nhất và kích thước pallet (dài × rộng × cao của khối hàng).
• Chiều cao tầng kệ cao nhất cần cất hàng.
• Bề rộng lối đi hiện tại hoặc dự kiến, khoảng cách giữa hai dãy kệ.
• Model xe nâng, khung nâng, tải danh định, cấp lắp giá nâng.
• Số đường dầu phụ hiện có trên xe.

So sánh càng xoay 3 chiều với càng xoay, dịch giá, dịch càng

Tên gọi các attachment khá dễ nhầm. Bảng sau giúp phân biệt nhanh:

Attachment	Chuyển động chính	Mục đích
Càng xoay 3 chiều (bài này)	Xoay càng quanh trục đứng 180° + dịch ngang	Lấy – cất hàng hai bên lối đi hẹp mà không quay xe
Càng xoay rotator	Xoay càng quanh trục nằm ngang (180° hoặc 360°)	Lật, đổ, trút hàng sang hai bên
Bộ dịch giá	Dịch cả hai càng sang trái/phải	Căn pallet vào ô kệ, container
Bộ dịch càng	Thay đổi khoảng cách giữa hai càng	Hợp với pallet nhiều cỡ

Càng xoay 3 chiều và càng xoay rotator

Cả hai đều “xoay”, nhưng trục xoay khác nhau. Rotator như càng xoay 360 độ E Series hay càng xoay 180 độ G Series quay quanh trục nằm ngang hướng ra trước xe, làm hàng lật nghiêng – dùng để đổ. Càng xoay 3 chiều quay quanh trục đứng, hàng vẫn nằm ngang trên càng – dùng để đổi hướng lấy hàng.

Càng xoay 3 chiều và bộ dịch giá

Bộ dịch giá như sideshifter Heli LC20 chỉ dịch càng một khoảng ngắn để căn chỉnh, càng luôn hướng ra trước. Càng xoay 3 chiều có cả xoay và dịch ngang, đủ để đưa pallet vào kệ bên hông xe. Nếu kho của anh/chị vẫn đủ chỗ cho xe quay đầu vào kệ, sideshifter là giải pháp đơn giản và nhẹ hơn nhiều.

Càng xoay 3 chiều và bộ dịch càng

Bộ dịch càng giải quyết bài toán pallet nhiều kích thước, không giải quyết bài toán lối đi hẹp. Hai thiết bị này phục vụ hai nhu cầu khác nhau.

Cách chọn càng xoay 3 chiều xe nâng đúng kho, đúng xe

Đây là attachment cần khảo sát kỹ nhất trong các loại TFV giới thiệu. Các bước TFV đề xuất:

1. Khảo sát lối đi và kệ: bề rộng lối đi, chiều cao tầng kệ cao nhất, độ phẳng nền. Lối đi phải đủ cho xe chạy thẳng và đầu càng mang pallet xoay được.
2. Tải trọng và tâm tải của hàng: khối lượng pallet nặng nhất, kích thước pallet, vị trí trọng tâm.
3. Tải trọng còn lại của xe: càng xoay 3 chiều là attachment có kết cấu lớn, khối lượng và bề dày đáng kể; khi đầu càng dịch sang bên, tải còn lệch ra khỏi tâm xe. Tải trọng còn lại ở chiều cao làm việc phải được tính cho xe cụ thể – TFV xác nhận theo model xe và khung nâng khi báo giá.
4. Cấp lắp và kết cấu giá nâng: xác nhận cách lắp lên xe và cấp lắp của càng.
5. Đường dầu phụ: theo tư liệu, xoay và dịch ngang dùng hai mạch thuỷ lực, tức xe cần hai chức năng thuỷ lực phụ ngoài nâng và nghiêng. Kiểm tra bơm, van chia và đường ống theo khung nâng.
6. Tầm nhìn người lái: khi đầu càng quay sang bên ở tầng cao, người lái cần nhìn thấy đầu càng và ô kệ. Cần đánh giá tầm nhìn thực tế, có thể bổ sung giải pháp hỗ trợ quan sát.
7. Đào tạo người lái: thao tác hai tay gạt phụ ở trên cao khác xe nâng thường; người lái cần được hướng dẫn trước khi làm việc với tải thật.

Lắp đặt và chạy thử càng xoay 3 chiều

Lắp càng xoay 3 chiều không chỉ là treo thiết bị lên xe. Quy trình TFV áp dụng thường gồm:

1. Kiểm tra tình trạng khung nâng, giá nâng, xích nâng của xe trước khi lắp.
2. Lắp hai mạch thuỷ lực phụ: van chia, tay gạt, ống dầu và puly dẫn ống theo khung nâng.
3. Lắp bộ càng xoay 3 chiều lên xe theo hướng dẫn của hãng.
4. Nối thuỷ lực, xả khí, chạy không tải các chuyển động xoay và dịch ngang hết hành trình.
5. Chỉnh van điều khiển tốc độ để tốc độ xoay phù hợp với hàng và người lái.
6. Kiểm tra độ căng xích, độ ăn khớp của con lăn dẫn hướng.

Sau khi lắp cần chạy thử:

• Xoay đầu càng về ba hướng, không giật, dừng êm ở cuối hành trình.
• Dịch ngang hết hành trình hai phía, chuyển động đều, không kẹt.
• Hướng tay gạt khớp với hướng chuyển động.
• Không rò dầu ở xi lanh, cút nối, ống mềm.
• Thử với tải thực tế ở tầng kệ cao nhất, theo dõi độ ổn định của xe.

Bảo dưỡng càng xoay 3 chiều và dấu hiệu cần sửa

Càng xoay 3 chiều có nhiều cụm chuyển động hơn các attachment thông thường, nên cần lịch bảo dưỡng rõ ràng:

• Xích truyền động: kiểm tra độ căng, bôi trơn, phát hiện mắt xích mòn hoặc khô.
• Con lăn và thanh dẫn hướng: vệ sinh, kiểm tra độ mòn, độ rơ.
• Xi lanh xoay và xi lanh/mô tơ dịch ngang: kiểm tra phớt, cần piston, rò dầu.
• Van điều khiển tốc độ: đảm bảo tốc độ xoay vẫn ở mức đã cài đặt.
• Bu lông kết cấu: kiểm tra lực siết ở các điểm bắt khung, đầu xoay, giá càng.
• Ống dầu và puly: ống đi qua nhiều điểm chuyển động nên dễ mòn vỏ.

Dấu hiệu cần dừng và kiểm tra:

• Đầu càng xoay giật, va mạnh ở cuối hành trình.
• Dịch ngang không đều, có tiếng xích nhảy hoặc tiếng kim loại cọ.
• Giá càng rơ, lắc khi đầu càng đang dịch sang bên.
• Đầu càng tự trôi khi nhả tay gạt.
• Rò dầu ở bất kỳ xi lanh hoặc cút nối nào.

Với thiết bị làm việc trên cao, lệch tâm, việc sửa sớm là yêu cầu an toàn chứ không chỉ để tiết kiệm chi phí.

Vì sao chọn càng xoay 3 chiều tại TFV

TFV bán, cho thuê xe nâng và cung cấp phụ tùng, phụ kiện xe nâng. Với càng xoay 3 chiều – một thiết bị cần khảo sát kỹ – TFV hỗ trợ:

• Tư vấn giải pháp trước khi chọn thiết bị: đánh giá kho của anh/chị thực sự cần càng xoay 3 chiều hay chỉ cần sideshifter, dịch càng.
• Đối chiếu xe nâng: tải trọng còn lại, cấp lắp, khung nâng, độ ổn định.
• Kiểm tra tương thích thuỷ lực: xe có đủ hai chức năng thuỷ lực phụ chưa, cần lắp thêm gì.
• Báo giá theo cấu hình: thông số và giá xác nhận với hãng theo hàng, kệ và xe thực tế. Giá: Liên hệ.
• Hỗ trợ lắp đặt và hướng dẫn vận hành: chạy thử, chỉnh tốc độ xoay, hướng dẫn người lái.

Ảnh trong bài là ảnh catalog hãng Longhe. Anh/chị có thể xem các nhóm khác trong mục attachment xe nâng.

Câu hỏi thường gặp về càng xoay 3 chiều xe nâng

Càng xoay 3 chiều xe nâng dùng để làm gì?

Để lấy và cất pallet ở cả hai bên lối đi hẹp mà không cần quay thân xe, bằng cách xoay đầu càng sang trái, phải hoặc về phía trước và dịch ngang ra vào kệ.

Càng xoay 3 chiều xoay được bao nhiêu độ?

Theo tư liệu của hãng Longhe, đầu càng xoay 180 độ, đủ để hướng càng sang trái, phía trước và sang phải.

Càng xoay 3 chiều cần mấy đường dầu phụ?

Xoay và dịch ngang được điều khiển bởi hai mạch thuỷ lực, nên xe cần hai chức năng thuỷ lực phụ ngoài nâng và nghiêng.

Tải trọng của càng xoay 3 chiều là bao nhiêu?

Tư liệu hiện có chưa có bảng tải trọng. TFV xác nhận tải, kích thước và khối lượng với hãng theo hàng, kệ và model xe khi báo giá.

Càng xoay 3 chiều khác càng xoay 360 độ thế nào?

Càng xoay 360 độ quay quanh trục nằm ngang để lật đổ hàng. Càng xoay 3 chiều quay quanh trục đứng để đổi hướng lấy hàng, hàng vẫn nằm ngang.

Có chỉnh được tốc độ xoay không?

Có. Bộ càng có van điều khiển tốc độ điều chỉnh theo tốc độ xoay mong muốn, cùng xi lanh xoay giúp giảm va đập khi dừng đột ngột.

Xe nâng thường có lắp được càng xoay 3 chiều không?

Cần kiểm tra từng xe: tải trọng còn lại sau khi lắp, độ ổn định khi tải lệch sang bên ở trên cao, khung nâng và thuỷ lực. TFV khảo sát và xác nhận trước khi báo giá.

Kho của tôi có nhất thiết phải dùng càng xoay 3 chiều?

Không nhất thiết. Nếu lối đi đủ cho xe quay đầu vào kệ, bộ dịch giá hoặc dịch càng là giải pháp đơn giản hơn. TFV sẽ tư vấn sau khi biết kích thước kho và hàng.

Liên hệ báo giá càng xoay 3 chiều xe nâng

Càng xoay 3 chiều xe nâng Tri-Lateral của Longhe giúp xe làm việc với cả hai dãy kệ trong lối đi hẹp nhờ đầu càng xoay 180 độ và dịch ngang, truyền động xích, con lăn dẫn hướng, xi lanh xoay êm và tốc độ xoay chỉnh được. Vì đây là thiết bị chuyên dụng, anh/chị hãy gọi hotline 0916929883 và gửi kích thước lối đi, chiều cao kệ, khối lượng pallet cùng model xe; TFV sẽ khảo sát, xác nhận thông số với hãng và báo giá theo cấu hình. Xem thêm nhóm càng xoay 3 chiều.
