Các Phương Pháp Cân Bằng BMS Trong Pin Lithium

Trong các hệ thống pin lithium, đặc biệt là các pack pin gồm nhiều cell nối tiếp, việc duy trì sự cân bằng điện áp giữa các cell là yếu tố then chốt để đảm bảo hiệu suất, tuổi thọ và an toàn cho toàn bộ hệ thống. Sự mất cân bằng giữa các cell có thể dẫn đến hiện tượng quá sạc hoặc quá xả ở một số cell, gây hư hỏng hoặc thậm chí nguy cơ cháy nổ. Để giải quyết vấn đề này, hệ thống quản lý pin (BMS) được tích hợp các phương pháp cân bằng nhằm điều chỉnh và duy trì điện áp đồng đều giữa các cell.

Nguyên Nhân Gây Mất Cân Bằng Giữa Các Cell

Như đã đề cập trong bài 3 phương pháp đóng gói cell pin lithium thì mỗi cell pin trong một pack có thể có những đặc điểm riêng biệt về dung lượng, điện trở nội và khả năng sạc/xả. Các yếu tố gây mất cân bằng bao gồm:

• Khác biệt trong sản xuất: Dù cùng loại, các cell có thể có dung lượng và điện trở nội khác nhau do sai số trong quá trình sản xuất.
• Nhiệt độ không đồng đều: Sự chênh lệch nhiệt độ giữa các cell ảnh hưởng đến hiệu suất và tốc độ phản ứng hóa học.
• Lão hóa không đồng đều: Qua thời gian, các cell có thể bị lão hóa với tốc độ khác nhau, dẫn đến sự chênh lệch về dung lượng và điện áp.

Theo Wikipedia, sự mất cân bằng này có thể dẫn đến việc một số cell bị sạc quá mức hoặc xả quá mức, gây hư hỏng và giảm tuổi thọ của toàn bộ pack pin.

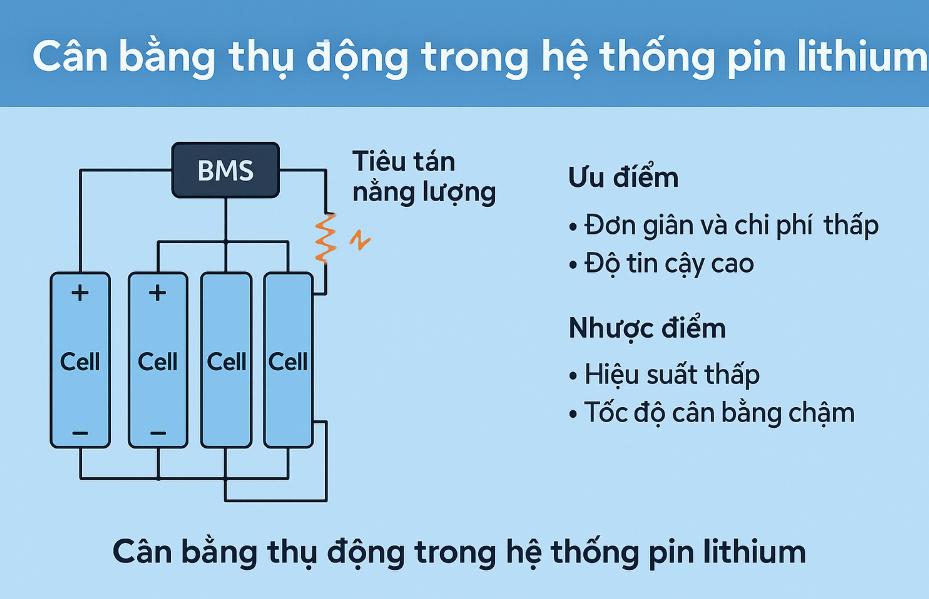

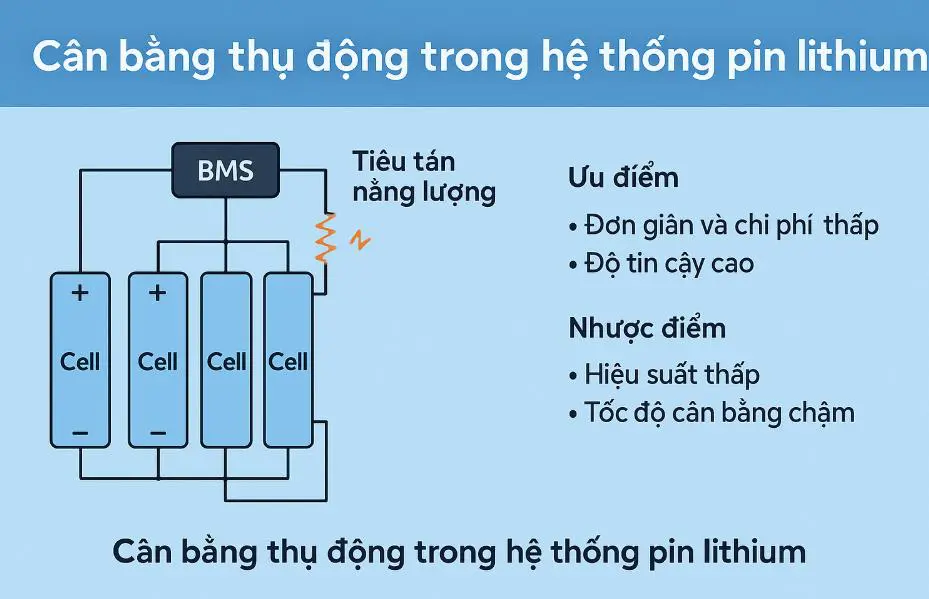

Phương Pháp Cân Bằng Thụ Động (Passive Balancing)

Nguyên lý hoạt động

Cân bằng thụ động sử dụng các điện trở để tiêu tán năng lượng dư thừa từ các cell có điện áp cao hơn dưới dạng nhiệt. Khi một cell đạt đến điện áp tối đa, BMS sẽ kích hoạt mạch điện trở để xả bớt năng lượng, giúp điện áp của cell này giảm xuống và cân bằng với các cell khác.

Ưu điểm

• Đơn giản và chi phí thấp: Thiết kế mạch đơn giản, dễ triển khai và chi phí sản xuất thấp.
• Độ tin cậy cao: Ít thành phần điện tử, giảm nguy cơ hỏng hóc.

Nhược điểm

• Hiệu suất thấp: Năng lượng dư thừa bị tiêu tán dưới dạng nhiệt, gây lãng phí.
• Tốc độ cân bằng chậm: Không phù hợp với các hệ thống yêu cầu tốc độ cân bằng nhanh hoặc dung lượng lớn.

Theo PISEN Vietnam, phương pháp cân bằng thụ động đơn giản hơn nhưng gây ra tổn hao năng lượng trên điện trở và không hiệu quả trong các hệ thống yêu cầu hiệu suất cao.

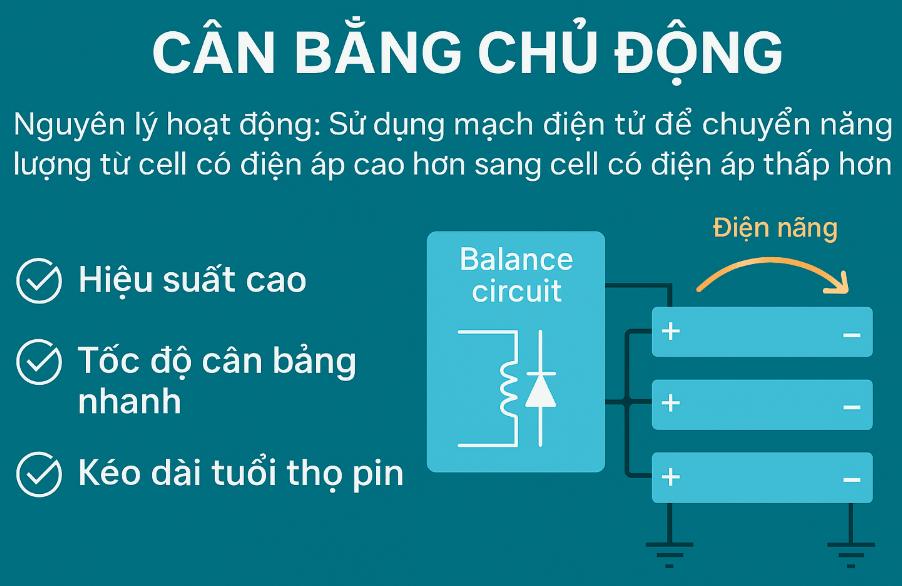

Phương Pháp Cân Bằng Chủ Động (Active Balancing)

Nguyên lý hoạt động

Cân bằng chủ động sử dụng các mạch điện tử để chuyển năng lượng từ các cell có điện áp cao hơn sang các cell có điện áp thấp hơn. Điều này giúp duy trì sự cân bằng mà không lãng phí năng lượng dưới dạng nhiệt.

Ưu điểm

• Hiệu suất cao: Năng lượng được tái phân phối thay vì bị tiêu tán.
• Tốc độ cân bằng nhanh: Phù hợp với các hệ thống yêu cầu tốc độ cân bằng cao.
• Kéo dài tuổi thọ pin: Giảm thiểu sự chênh lệch giữa các cell, giúp toàn bộ pack pin hoạt động hiệu quả hơn.

Nhược điểm

• Chi phí cao: Thiết kế mạch phức tạp và chi phí sản xuất cao hơn.
• Phức tạp trong thiết kế và bảo trì: Yêu cầu kiến thức kỹ thuật cao để thiết kế và bảo trì hệ thống.

Theo Wikipedia, mặc dù phương pháp cân bằng chủ động có chi phí cao hơn nhưng mang lại hiệu suất vượt trội và kéo dài tuổi thọ cho hệ thống pin.

So Sánh Giữa Cân Bằng Thụ Động và Chủ Động

Ứng Dụng Thực Tế

• Xe điện và xe nâng: Cân bằng chủ động được ưu tiên trong các hệ thống yêu cầu hiệu suất cao và tuổi thọ dài.
• Hệ thống lưu trữ năng lượng (ESS): Cân bằng chủ động giúp tối ưu hóa hiệu suất và kéo dài tuổi thọ của hệ thống.
• Thiết bị điện tử tiêu dùng: Cân bằng thụ động thường được sử dụng do chi phí thấp và thiết kế đơn giản.

Kết Luận

Việc lựa chọn phương pháp cân bằng phù hợp phụ thuộc vào yêu cầu cụ thể của hệ thống pin. Cân bằng thụ động phù hợp với các ứng dụng nhỏ, chi phí thấp và không yêu cầu hiệu suất cao. Ngược lại, cân bằng chủ động là lựa chọn tối ưu cho các hệ thống lớn, yêu cầu hiệu suất cao và tuổi thọ dài. Hiểu rõ các phương pháp cân bằng giúp tối ưu hóa hiệu suất, đảm bảo an toàn và kéo dài tuổi thọ cho hệ thống pin lithium.
