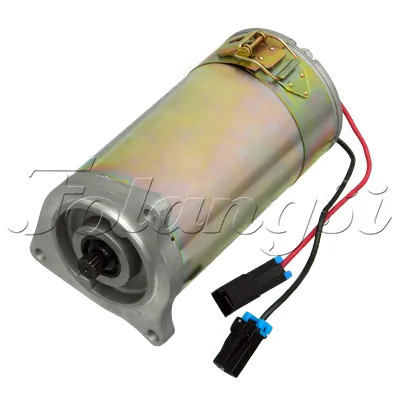

Mô tơ trợ lực lái xe nâng điện TCM FB30-6/7 72V 550W · S-1850-0060 Folangsi

Mô tơ trợ lực lái xe nâng điện TCM FB30-6/7 72V 550W mã OEM S-1850-0060 là động cơ lái điện dùng cho xe nâng điện TCM FB30-6 và FB30-7, chạy điện áp 72V, công suất 550W. Khi xe TCM FB30 đánh lái nặng, giật hoặc báo lỗi hệ thống lái, mô tơ lái là một trong những chi tiết cần kiểm tra đầu tiên. Bài viết này giải thích mô tơ làm gì, thông số mã S-1850-0060, cách phân biệt với các mô tơ lái khác, cách kiểm tra – thay lắp, và cách nhận báo giá tại TFV.

Ngoài mã OEM, mô tơ còn có mã Folangsi A-RE03-003A-0097A (mã cũ L021-004-0097A). Thông số nào chưa nêu trong bài, TFV xác nhận theo mẫu thực tế để anh chị đối chiếu với hàng cũ.

Động cơ trợ lực lái xe nâng điện TCM FB30 là gì

Trên xe nâng điện đối trọng như TCM FB30-6/7, bánh lái nằm phía sau và phải gánh một phần lớn khối lượng xe cùng đối trọng. Nếu chỉ dùng sức tay, việc xoay bánh lái khi xe đứng yên hoặc chạy chậm trong kho là rất nặng. Động cơ trợ lực lái — còn gọi là mô tơ lái, motor trợ lực lái — sinh thêm lực để người lái điều khiển xe nhẹ nhàng.

Nhà cung cấp ghi chú mã S-1850-0060 là "động cơ lái", điện áp 72V, công suất 550W. Con số 72V cho biết mô tơ thuộc hệ điện 72V của xe. Đây là điểm rất quan trọng khi tìm mô tơ thay thế, vì phần lớn xe nâng điện cỡ nhỏ dùng hệ điện thấp hơn, và mô tơ của các hệ đó không dùng được trên xe 72V.

Kiểu truyền động giữa mô tơ và cơ cấu lái (bánh răng, bơm thuỷ lực hay khớp nối) và kích thước, anh chị đối chiếu trên mô tơ cũ. Vì vậy phần đối chiếu cơ khí trong bài dựa vào việc so trực tiếp với mô tơ cũ.

Vì sao mô tơ lái xe nâng TCM FB30 quan trọng với an toàn

Hệ thống lái quyết định xe đi đúng hướng hay không. Khi mô tơ lái hoạt động tốt, người lái kiểm soát xe chính xác khi quay đầu trong lối đi hẹp, khi lùi vào kệ hay khi tránh người đi bộ. Khi mô tơ yếu dần, người lái phải dùng nhiều sức hơn, phản ứng chậm hơn và dễ mỏi sau ca làm việc.

Trường hợp mô tơ ngừng hẳn khi xe đang chạy, vô lăng có thể nặng đột ngột. Với xe đang chở hàng nặng, đây là tình huống dễ gây va chạm. Vì thế, mọi dấu hiệu bất thường ở hệ thống lái của xe nâng điện TCM FB30 nên được xử lý ngay, không để "chạy tạm".

Ngoài an toàn, mô tơ lái hỏng kéo dài còn làm hại các chi tiết khác: cơ cấu lái chịu lực xoắn bất thường, bộ điều khiển lái làm việc quá mức, dây và giắc nóng lên vì dòng tăng.

Thông số mô tơ trợ lực lái 72V 550W mã S-1850-0060

Thông số	Giá trị
Tên hàng	Mô tơ trợ lực lái xe nâng điện TCM FB30-6/7 72V 550W
Mã OEM	S-1850-0060
Mã Folangsi mới	A-RE03-003A-0097A
Mã Folangsi cũ	L021-004-0097A
Điện áp	72V
Công suất	550W
Dùng cho	TCM FB30-6, FB30-7
Hãng	Folangsi

Các thông tin cần đối chiếu theo mẫu thực tế: kích thước bao, đường kính và kiểu đầu trục, số răng (nếu có bánh răng), kiểu mặt bích, kiểu giắc, tốc độ quay, khối lượng. TFV không điền thay các con số này. Thay vào đó, khi anh chị gửi ảnh mô tơ cũ, TFV so trực tiếp với hàng thực tế trước khi giao.

Mã cũ L021-004-0097A và mã mới A-RE03-003A-0097A là hai lần đánh số của Folangsi cho cùng một mô tơ. Hoá đơn hay báo giá cũ ghi mã nào cũng dùng được để đặt lại.

Mô tơ lái S-1850-0060 dùng cho xe TCM nào — cách đối chiếu

Mô tơ S-1850-0060 dùng cho xe nâng điện TCM FB30-6 và TCM FB30-7. Để không mua nhầm, anh chị đối chiếu theo thứ tự:

Bước	Kiểm tra gì	Đạt khi
1	Tem nhận dạng xe	Ghi TCM, model FB30-6 hoặc FB30-7
2	Điện áp hệ thống	Xe dùng hệ điện 72V
3	Tem mô tơ cũ	Có mã S-1850-0060 hoặc mã Folangsi tương ứng
4	Phần lắp ghép	Đầu trục, mặt bích, lỗ bắt, giắc điện giống mô tơ mới

Nếu tem mô tơ cũ đã mờ, anh chị chụp rõ đầu trục, mặt bích và giắc điện từ nhiều góc. Đôi khi xe đã qua nhiều lần sửa và mô tơ hiện tại không còn là loại nguyên bản; ảnh thực tế giúp TFV phát hiện điều đó trước khi giao.

So sánh mô tơ trợ lực lái TCM FB30 72V với mô tơ lái 48V

Trong nhóm phụ tùng xe nâng điện, khách hay hỏi liệu có thể dùng mô tơ lái của xe khác cho TCM FB30 hay không. Bảng dưới so sánh với mô tơ trợ lực lái xe nâng điện FRB15-25-6 48V 300W:

Tiêu chí	TCM FB30-6/7 (mã này)	FRB15-25-6
Mã OEM	S-1850-0060	278M1-00401 / 278M1-00501 / 0023010014
Mã Folangsi	A-RE03-003A-0097A	A-RE03-005A-0097A
Điện áp	72V	48V
Công suất	550W	300W
Dùng cho	TCM FB30-6, FB30-7	FRB15-25, FRB15-25-6

Khác điện áp nghĩa là không thể thay thế cho nhau. Mô tơ 48V gắn vào hệ 72V sẽ bị quá áp và nhanh cháy; mô tơ 72V gắn vào hệ 48V sẽ yếu, không đủ lực lái. Tương tự, mô tơ trợ lực lái Toyota 7FB15-25 là mã riêng cho dòng Toyota, không lắp lẫn với TCM FB30.

Dấu hiệu mô tơ trợ lực lái xe nâng TCM FB30 bị hỏng

Người lái thường là người phát hiện sớm nhất. Hãy lưu ý khi xe có các biểu hiện:

• Vô lăng nặng hơn hẳn so với trước, nhất là khi xe đứng yên hoặc chạy rất chậm.
• Lực lái không đều: có đoạn nhẹ, có đoạn nặng, vô lăng giật khi xoay.
• Mô tơ chạy nhưng có tiếng rít, tiếng ù to hoặc tiếng lạo xạo.
• Vỏ mô tơ nóng bất thường sau ca làm việc, có mùi khét.
• Bảng hiển thị báo lỗi liên quan đến hệ thống lái.
• Bật chìa khoá, đánh lái nhưng không nghe mô tơ hoạt động.

Các biểu hiện này có thể do mô tơ, nhưng cũng có thể do nguồn điện cấp cho mô tơ, bộ điều khiển lái, cảm biến góc lái hoặc cơ cấu lái cơ khí. Đừng vội kết luận trước khi kiểm tra.

Nguyên nhân làm hỏng động cơ lái xe nâng điện 72V

1. Đánh lái tại chỗ khi chở nặng: thói quen xoay vô lăng khi xe đứng yên làm mô tơ chịu tải lớn nhất.
2. Giữ vô lăng ở cuối hành trình: mô tơ bị "ghì" lâu, dòng tăng và nóng nhanh.
3. Bình điện yếu hoặc kết nối kém: điện áp tụt khi tải làm dòng tăng; giắc nối ắc quy, cáp và tiếp điểm khởi động từ cháy rỗ đều ảnh hưởng.
4. Cơ cấu lái thiếu mỡ, rỉ sét: mô tơ phải thắng thêm ma sát.
5. Nước và bụi: rửa xe bằng vòi áp lực, làm việc ngoài trời mưa hoặc trong môi trường bụi làm hỏng vòng bi, cách điện cuộn dây.
6. Tuổi thọ tự nhiên: sau thời gian dài, vòng bi mòn, cách điện lão hoá.

Để mô tơ lái bền: tập cho người lái thói quen đánh lái khi xe đã lăn bánh, không ghì vô lăng ở cuối hành trình, giữ bình điện xe nâng đủ điện và sạc đúng chu kỳ, bôi trơn cơ cấu lái theo lịch, che chắn mô tơ khi vệ sinh xe.

Cách kiểm tra mô tơ trợ lực lái TCM FB30 bằng đồng hồ vạn năng

Hệ điện 72V nguy hiểm hơn nhiều so với điện ô tô. Luôn rút chìa khoá, ngắt giắc bình điện, chờ tụ bộ điều khiển xả hết trước khi làm.

Bước 1 — Loại trừ nguồn cấp

Kiểm tra cầu chì mạch lái, giắc nối và dây từ bộ điều khiển đến mô tơ. Giắc bị oxy hoá, chân giắc lỏng hoặc dây sờn là lỗi rất phổ biến.

Bước 2 — Đo cuộn dây

Rút giắc mô tơ, đo điện trở giữa các cực. Hở mạch là đứt cuộn dây hoặc đứt dây ra. Phép đo dùng để phát hiện đứt hoặc chập rõ ràng.

Bước 3 — Đo chạm mát

Đo giữa từng cực và vỏ mô tơ. Kết quả phải không thông mạch. Thông mạch là cách điện hỏng, không nên dùng tiếp.

Bước 4 — Kiểm tra cơ khí

Tháo mô tơ, xoay trục bằng tay: phải trơn, không rơ, không có tiếng lạo xạo. Kiểm tra đầu trục và chi tiết ăn khớp phía xe có mòn, mẻ hay không.

Bước 5 — Kiểm tra cơ cấu lái riêng

Khi đã tháo mô tơ, thử xoay cơ cấu lái. Nếu cơ cấu tự nó kẹt hoặc nặng, cần sửa cơ cấu lái trước, thay mô tơ mới cũng không giải quyết được.

Quy trình thay mô tơ trợ lực lái xe nâng điện TCM FB30-6/7

1. Đưa xe về khu vực bằng phẳng, hạ càng, kéo phanh tay, rút chìa khoá.
2. Ngắt giắc bình điện 72V, chờ tụ xả.
3. Tháo nắp che, chụp ảnh vị trí dây, giắc và chiều lắp mô tơ.
4. Rút giắc điện; nếu đầu dây rời, đánh dấu cực trước khi tháo.
5. Tháo bu lông bắt mô tơ, rút mô tơ ra đúng phương, không bẩy làm hỏng đầu trục.
6. So mô tơ mới S-1850-0060 với mô tơ cũ: đầu trục, mặt bích, lỗ bắt, giắc.
7. Vệ sinh mặt lắp, kiểm tra chi tiết ăn khớp phía xe.
8. Lắp mô tơ mới, siết bu lông đều, cắm giắc đúng cực, cố định dây.
9. Cắm lại giắc bình điện, bật chìa, đánh lái chậm hết hai phía khi xe đứng yên trong thời gian ngắn để kiểm tra chiều quay.
10. Chạy thử ở tốc độ thấp, kiểm tra tiếng, nhiệt độ và mã lỗi trên bảng hiển thị.

Nếu sau khi thay, vô lăng lái ngược hoặc hệ thống báo lỗi ngay, ngắt điện và kiểm tra lại cực đấu dây trước khi thử tiếp.

Sau khi thay: theo dõi thêm vài ca làm việc

Mô tơ mới lắp đúng thường cho cảm giác lái nhẹ và đều ngay. Trong vài ca đầu, anh chị nên hỏi người lái về độ nặng vô lăng, để ý tiếng kêu lạ và sờ thử nhiệt độ vỏ mô tơ sau ca (sau khi đã ngắt điện). Nếu mô tơ nóng nhanh bất thường, đó là dấu hiệu cơ cấu lái còn kẹt hoặc nguồn cấp chưa ổn, cần kiểm tra lại trước khi lỗi tái diễn.

Ghi lại ngày thay, mã mô tơ và tình trạng xe vào sổ bảo dưỡng. Lần sau cần đặt lại, chỉ cần đọc mã S-1850-0060 hoặc A-RE03-003A-0097A trong sổ là TFV tra được ngay.

Sai lầm khi mua và thay mô tơ lái xe nâng TCM FB30

• Mua theo hình dáng: nhiều mô tơ lái trông giống nhau nhưng khác điện áp, khác công suất.
• Bỏ qua điện áp 72V: đây là điều kiện bắt buộc đầu tiên với mã S-1850-0060.
• Không kiểm tra cơ cấu lái: thay mô tơ mới vào cơ cấu kẹt thì mô tơ mới cũng nhanh hỏng.
• Thay mô tơ khi lỗi ở dây, giắc: tốn chi phí mà xe vẫn lỗi.
• Đấu sai cực: mô tơ quay ngược, lái sai hướng, nguy hiểm khi chạy thử.
• Làm việc khi chưa ngắt bình điện: rủi ro điện giật, chập cháy rất lớn với hệ 72V.

Mua mô tơ trợ lực lái xe nâng điện TCM FB30 tại TFV

TFV cung cấp mô tơ trợ lực lái xe nâng điện TCM FB30-6/7 72V 550W mã S-1850-0060 — hàng mới 100%, nhập khẩu chính ngạch, hoá đơn VAT đầy đủ, giao hàng toàn quốc. Ảnh trong bài là ảnh minh hoạ của nhà cung cấp; trước khi giao, TFV đối chiếu mã và so hàng với ảnh mô tơ cũ anh chị gửi.

Với chủ xe TCM FB30-6/7, TFV còn có chổi than mô tơ xe nâng điện FB30-6/-7 (nguồn ghi model FB30-6/-7, không ghi lắp cho mô tơ nào — cần đo viên cũ), cùng nhiều phụ tùng khác trong danh mục phụ tùng xe nâng.

Giá mô tơ trợ lực lái xe nâng TCM FB30 72V 550W — nhận báo giá

Giá mô tơ trợ lực lái TCM FB30 phụ thuộc số lượng đặt và tồn kho tại thời điểm hỏi, nên TFV không ghi giá cố định trên bài. Để nhận báo giá nhanh và đúng mã, anh chị gửi:

1. Ảnh tem xe TCM ghi model FB30-6 hoặc FB30-7.
2. Ảnh tem mô tơ cũ (mã S-1850-0060 hoặc mã Folangsi nếu đọc được).
3. Ảnh đầu trục, mặt bích, giắc điện của mô tơ cũ.
4. Số lượng cần đặt và địa chỉ nhận hàng.

Liên hệ hotline 0916929883. TFV đối chiếu mã, báo tồn kho khi báo giá và xác nhận thời gian giao trước khi chốt đơn.

Câu hỏi thường gặp về mô tơ trợ lực lái xe nâng điện TCM FB30

Mô tơ S-1850-0060 dùng cho xe nào?

Mô tơ dùng cho xe nâng điện TCM FB30-6 và FB30-7.

Điện áp và công suất của mô tơ là bao nhiêu?

72V, 550W theo dữ liệu nhà cung cấp.

Mã A-RE03-003A-0097A và L021-004-0097A khác gì nhau?

Cùng một mô tơ, chỉ là mã mới và mã cũ của Folangsi.

Có lắp mô tơ lái 48V 300W thay cho mã này được không?

Không. Mô tơ 48V 300W khác điện áp, lắp vào hệ 72V sẽ quá áp và nhanh hỏng.

Nguồn có ghi kích thước hay số răng đầu trục không?

Không. Vì vậy TFV đối chiếu bằng ảnh đầu trục, mặt bích và giắc của mô tơ cũ trước khi giao.

Xe TCM FB30 lái nặng, có phải chắc chắn do mô tơ không?

Chưa chắc. Cần kiểm tra nguồn cấp, giắc, cầu chì, bộ điều khiển và cơ cấu lái trước khi kết luận.

Tự thay mô tơ lái có khó không?

Người có kinh nghiệm điện xe nâng làm được, nhưng phải ngắt bình điện 72V, đánh dấu cực và chạy thử chậm. Nếu chưa quen, nên để thợ có kinh nghiệm thực hiện.

TFV có xuất hoá đơn VAT và giao tỉnh không?

Có. Hàng mới 100%, nhập khẩu chính ngạch, hoá đơn VAT đầy đủ và giao hàng toàn quốc.
