Mô tơ trợ lực lái xe nâng điện Toyota 7FB15-25 mã 14520-13130-71 – hàng Folangsi

Mô tơ trợ lực lái xe nâng điện Toyota 7FB15-25 mã 14520-13130-71 là mô tơ điện làm nhiệm vụ cấp lực cho hệ thống lái, giúp tài xế xoay vô lăng nhẹ tay. Hàng TFV cung cấp là hàng Folangsi, mã Folangsi A-RE03-105A-0097A (mã cũ L021-020-0097A), thay thế theo mã OEM 14520-13130-71. Bài này trả lời các câu hỏi chính: mô tơ trợ lực lái làm gì, thông số mã này, cách đối chiếu ba mã OEM – Folangsi mới – Folangsi cũ, phân biệt với các mô tơ trợ lực lái khác, dấu hiệu hỏng, cách kiểm tra, quy trình thay và cách nhận báo giá.

Thông số trong bài lấy từ hồ sơ hàng TFV. Điện áp, công suất, tốc độ quay hay kích thước của mã này chưa có trong nguồn nên TFV không ghi số. Ảnh trong bài là ảnh minh hoạ của nhà cung cấp Folangsi.

Mô tơ trợ lực lái xe nâng điện 14520-13130-71 là gì

Xe nâng có bánh lái ở phía sau, chịu một phần lớn trọng lượng của xe và đối trọng. Nếu lái hoàn toàn bằng tay, tài xế phải dùng lực rất lớn, nhất là khi xe đứng yên hoặc đang chở hàng. Vì thế xe nâng điện dùng hệ thống trợ lực lái, và mô tơ trợ lực lái là nguồn động lực của hệ thống đó.

Trên nhiều dòng xe nâng điện, mô tơ trợ lực lái quay một bơm thuỷ lực nhỏ để tạo áp suất dầu cho cụm van lái và xi lanh lái. Khi tài xế xoay vô lăng, dầu có áp được dẫn tới xi lanh lái để đẩy bánh lái, tài xế chỉ cần dùng lực nhẹ. Mã 14520-13130-71 là mô tơ trợ lực lái dùng cho xe nâng điện Toyota 7FB15-25.

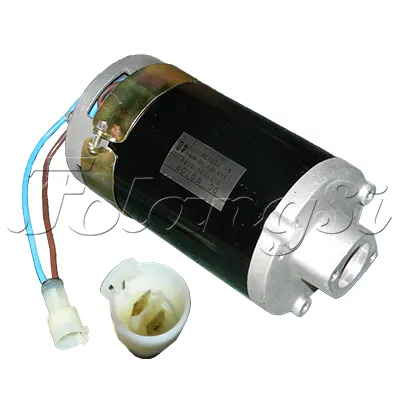

Theo ảnh của nhà cung cấp, mô tơ có thân trụ màu đen, hai nắp đầu màu bạc, một đầu có lỗ trục và lỗ bắt vít để ghép với bơm, dây dẫn đi ra giắc nối. Hình dạng thực tế của lô hàng TFV giao sẽ được đối chiếu theo mã trước khi giao.

Mô tơ trợ lực lái làm việc thế nào trên xe nâng điện Toyota 7FB

Nói chung, hệ thống trợ lực lái thuỷ lực dùng mô tơ điện trên xe nâng điện có các phần: mô tơ trợ lực lái, bơm dầu trợ lực, bình dầu, cụm van lái gắn dưới trụ lái, xi lanh lái và đường ống. Cách làm việc chung như sau:

1. Bật khoá điện, hệ thống điều khiển sẵn sàng cấp điện cho mô tơ trợ lực lái qua khởi động từ (công tắc tơ) hoặc bộ điều khiển.
2. Khi tài xế xoay vô lăng (hoặc khi xe bắt đầu chạy, tuỳ thiết kế), mô tơ chạy và quay bơm.
3. Bơm hút dầu từ bình, đẩy dầu có áp tới cụm van lái.
4. Cụm van lái chia dầu sang một bên xi lanh lái theo chiều xoay vô lăng, đẩy bánh lái quay.
5. Khi tài xế ngừng xoay, mô tơ có thể chạy thêm một lúc rồi dừng để tiết kiệm điện.

Nhiều đời xe nâng điện chỉ cho mô tơ trợ lực chạy khi cần lái thay vì chạy liên tục, giúp tiết kiệm điện cho bình điện xe nâng. Cách điều khiển cụ thể trên xe 7FB15-25 của anh/chị theo tài liệu sửa chữa của Toyota.

Thông số mô tơ trợ lực lái Toyota 7FB15-25 · 14520-13130-71

Thông số	Giá trị
Tên sản phẩm	Mô tơ trợ lực lái xe nâng điện
Mã OEM (Part No.)	14520-13130-71
Mã Folangsi (mới)	A-RE03-105A-0097A
Mã Folangsi (cũ)	L021-020-0097A
Dùng cho xe	Toyota 7FB15-25
Hãng sản xuất	Folangsi
Tình trạng	Hàng mới 100%

Nguồn dữ liệu hàng chưa có điện áp định mức, công suất, chiều quay và kích thước lắp đặt của mã này, vì vậy bảng không ghi các mục đó. Khi đối chiếu, hãy đọc nhãn trên mô tơ cũ (thường ghi mã, điện áp, công suất) và gửi ảnh nhãn cho TFV.

Ba mã của mô tơ trợ lực lái: OEM, Folangsi mới và Folangsi cũ

Một điểm hay gây nhầm khi mua mô tơ trợ lực lái xe nâng là cùng một chiếc mô tơ có nhiều mã. Với mã này:

• 14520-13130-71 là mã phụ tùng gốc (OEM) theo hệ mã của Toyota. Đây là mã anh/chị tra được trong catalogue phụ tùng xe 7FB15-25.
• A-RE03-105A-0097A là mã hiện hành của Folangsi cho mô tơ thay thế tương ứng.
• L021-020-0097A là mã cũ của Folangsi cho cùng mặt hàng. Một số báo giá, hoá đơn cũ hoặc nhãn hàng tồn có thể còn ghi mã này.

Vì vậy, nếu trong hồ sơ bảo dưỡng của kho ghi L021-020-0097A, hoặc thợ đọc được A-RE03-105A-0097A trên nhãn hàng thay thế cũ, cả hai đều trỏ về cùng mô tơ trợ lực lái 14520-13130-71 cho xe Toyota 7FB15-25. Khi hỏi TFV, anh/chị gửi mã nào cũng được, TFV đối chiếu chéo cả ba trước khi giao.

Anh/chị đang có	Tra ra
Mã OEM 14520-13130-71	Folangsi A-RE03-105A-0097A
Mã Folangsi cũ L021-020-0097A	Mã mới A-RE03-105A-0097A, OEM 14520-13130-71
Chỉ có model xe 7FB15-25	Cần ảnh nhãn mô tơ cũ để xác nhận

Mô tơ trợ lực lái 14520-13130-71 dùng cho xe nào, đối chiếu thế nào

Theo dữ liệu hàng, mã này dùng cho xe nâng điện Toyota 7FB15-25, tức các model trong khoảng 7FB15 tới 7FB25 của dòng 7FB. Trong cùng một đời xe, có thể có thay đổi theo năm sản xuất hoặc theo thị trường, nên đối chiếu theo các bước sau:

1. Đọc nhãn model xe

Nhãn model gắn trên xe cho biết chính xác model và số khung. Model phải nằm trong dòng 7FB15-25.

2. Đọc nhãn trên mô tơ cũ

Tháo nắp che, lau sạch nhãn trên thân mô tơ trợ lực lái cũ, chụp rõ. Nhãn thường có mã, điện áp và công suất.

3. So hình dạng lắp ghép

So đầu trục, mặt bích và lỗ bắt vít phía ghép bơm, vị trí dây ra và kiểu giắc với ảnh minh hoạ của nhà cung cấp. Bất kỳ điểm nào khác thì hỏi lại trước khi đặt.

4. Gửi thông tin cho TFV

Gửi ảnh nhãn model xe, ảnh nhãn mô tơ cũ và ảnh tổng thể mô tơ. TFV đối chiếu mã OEM, mã Folangsi mới và cũ trước khi giao.

Dòng 7FB là xe nâng điện ngồi lái của Toyota; nếu anh/chị đang tìm thêm xe hoặc phụ tùng khác cho dòng này, xem nhóm xe nâng điện và phụ tùng xe nâng điện của TFV.

So sánh mô tơ trợ lực lái 7FB15-25 với các mô tơ trợ lực lái xe nâng điện khác

TFV có nhiều mô tơ trợ lực lái cho các đời xe khác nhau. Không lắp lẫn được, vì điện áp, công suất và kiểu ghép bơm khác nhau:

Mã hàng	Dùng cho	Thông số nguồn có
Mô tơ trợ lực lái 14520-13130-71	Toyota 7FB15-25	Mã Folangsi A-RE03-105A-0097A
Mô tơ trợ lực lái FRB15-25-6 48V 300W · 278M1-00401	FRB15-25-6	48V, 300W
Mô tơ trợ lực lái TCM FB30-6/7 72V 550W · S-1850-0060	TCM FB30-6/7	72V, 550W

Bảng cho thấy mỗi dòng xe dùng một mô tơ riêng với điện áp và công suất riêng. Lắp nhầm mô tơ khác điện áp sẽ làm mô tơ quá tải hoặc không đủ lực, trợ lực lái nặng và nhanh hỏng. Vì vậy chỉ chọn mã 14520-13130-71 khi xe đúng là Toyota 7FB15-25 và nhãn mô tơ cũ khớp.

Dấu hiệu mô tơ trợ lực lái xe nâng điện bị hỏng

• Vô lăng nặng đột ngột, nhất là khi xe đứng yên hoặc chở hàng nặng.
• Mô tơ không chạy khi xoay vô lăng: không nghe tiếng mô tơ quay.
• Mô tơ chạy nhưng kêu to bất thường: tiếng rít, tiếng gằn – thường do bạc đạn mòn.
• Mô tơ nóng quá mức, có mùi khét sau một thời gian làm việc.
• Trợ lực lúc có lúc không, vô lăng lúc nhẹ lúc nặng – có thể do chổi than mòn, cổ góp bẩn hoặc tiếp xúc kém.
• Xe báo lỗi liên quan tới mô tơ trợ lực lái trên màn hình (tuỳ đời xe).
• Cầu chì mạch trợ lực lái đứt liên tục – có thể do chập trong mô tơ.

Lưu ý: vô lăng nặng cũng có thể do thiếu dầu trợ lực, bơm mòn, van lái hỏng hoặc xi lanh lái rò. Hãy kiểm tra theo phần dưới trước khi kết luận thay mô tơ.

Nguyên nhân hỏng mô tơ trợ lực lái và cách dùng bền

Chổi than và cổ góp mòn

Với mô tơ điện một chiều loại có chổi than, chổi than tì lên cổ góp. Chổi than mòn theo thời gian; mòn quá giới hạn làm tiếp xúc kém, tia lửa nhiều, cổ góp bị cháy rỗ. Kiểm tra chổi than định kỳ theo lịch bảo dưỡng.

Bạc đạn mòn

Bạc đạn chịu tải liên tục, mòn gây tiếng kêu, rung, làm lệch trục và ảnh hưởng tới bơm.

Quá tải do bơm hoặc hệ thống lái

Bơm bị kẹt, dầu bẩn đặc, lọc dầu tắc, hoặc tài xế giữ vô lăng ở hết hành trình quá lâu làm mô tơ làm việc nặng, nóng và cháy cuộn dây. Thay dầu, lọc dầu đúng lịch; tập cho tài xế không giữ vô lăng kịch lái.

Nước và bụi

Rửa xe bằng vòi áp lực vào khoang mô tơ, hoặc làm việc nơi nhiều bụi, làm bụi bám cổ góp và nước vào mô tơ. Che chắn khi vệ sinh xe.

Điện áp bình yếu

Chạy xe khi bình điện đã gần cạn làm mô tơ phải kéo dòng lớn hơn, nóng hơn. Sạc bình đúng lịch, không chạy cạn kiệt.

Giắc và đầu dây lỏng

Đầu dây lỏng gây phát nhiệt tại điểm nối, cháy giắc. Siết và kiểm tra giắc khi bảo dưỡng.

Cách kiểm tra mô tơ trợ lực lái xe nâng điện Toyota 7FB

1. Kiểm tra dầu trợ lực

Mức dầu thấp hoặc dầu bẩn là nguyên nhân phổ biến của vô lăng nặng. Kiểm tra trước, vì đây là bước dễ nhất.

2. Nghe mô tơ khi xoay vô lăng

Bật khoá điện, xoay vô lăng. Nghe mô tơ có chạy không, tiếng có đều không.

3. Kiểm tra cấp điện tới mô tơ

Ngắt điện an toàn rồi kiểm tra cầu chì mạch trợ lực lái, khởi động từ cấp điện cho mô tơ (ví dụ bộ tiếp điểm khởi động từ xe nâng điện SW201 trên những xe dùng loại này) và giắc nối. Khi xe có điện, đo điện áp tại giắc mô tơ lúc xoay vô lăng; điện áp chuẩn theo tài liệu sửa chữa của Toyota.

4. Đo mô tơ khi đã tháo

Dùng đồng hồ vạn năng kiểm tra thông mạch giữa hai dây ra của mô tơ, và kiểm tra cách điện giữa dây ra với vỏ mô tơ. Nếu dây ra chạm vỏ, mô tơ đã hỏng cách điện.

5. Kiểm tra chổi than, cổ góp, bạc đạn

Với mô tơ có chổi than, tháo nắp, xem chổi than còn dài không, cổ góp có cháy rỗ không, xoay trục bằng tay xem có nặng, rơ hay lạo xạo không.

6. Kiểm tra bơm

Tách mô tơ khỏi bơm, xoay trục bơm bằng tay. Bơm kẹt thì thay mô tơ mới cũng sẽ lại quá tải.

Quy trình thay mô tơ trợ lực lái xe nâng điện 14520-13130-71

1. Đỗ xe nơi bằng phẳng, hạ càng, kéo phanh tay, thẳng bánh lái.
2. Tắt khoá điện, rút chìa, rút giắc bình điện. Chờ theo khuyến cáo của nhà sản xuất để tụ trong bộ điều khiển xả hết.
3. Mở nắp, tìm cụm mô tơ – bơm trợ lực lái. Chụp ảnh vị trí dây, đường ống và ốc bắt.
4. Tháo dây điện khỏi mô tơ, đánh dấu cực.
5. Tháo mô tơ khỏi bơm: tháo các ốc mặt bích, rút mô tơ ra theo phương thẳng. Nếu phải tháo cả cụm, chuẩn bị khay hứng dầu và nút bịt đường ống.
6. Kiểm tra khớp nối và bơm: khớp nối mòn, bơm kẹt thì xử lý trước khi lắp mô tơ mới.
7. So mô tơ mới với mô tơ cũ lần cuối: đầu trục, mặt bích, lỗ bắt, dây ra.
8. Lắp mô tơ mới vào bơm đúng khớp, siết ốc mặt bích đều tay.
9. Đấu dây đúng cực như đã đánh dấu, siết chặt đầu dây, cắm giắc khớp khoá.
10. Kiểm tra lại mức dầu trợ lực, châm thêm nếu đã tháo ống.
11. Cắm lại bình điện, bật khoá, xoay vô lăng hết hai bên vài lần để xả khí, nghe tiếng mô tơ.
12. Chạy thử không tải rồi có tải, kiểm tra vô lăng nhẹ đều, mô tơ không nóng bất thường, không rò dầu.

Sai lầm thường gặp khi mua và thay mô tơ trợ lực lái xe nâng

• Chỉ nói "mô tơ trợ lực lái Toyota" mà không ghi model: mỗi đời xe một mã.
• Không biết mã Folangsi cũ và mới là một, đặt hai lần hoặc tưởng hàng không đúng.
• Chọn mô tơ chỉ theo hình dáng mà không xem điện áp, công suất trên nhãn mô tơ cũ.
• Thay mô tơ khi lỗi thật ở dầu, bơm hoặc khởi động từ: thay xong vô lăng vẫn nặng.
• Đấu ngược cực: mô tơ quay ngược chiều, bơm không tạo áp.
• Không xả khí sau khi tháo ống: vô lăng nặng, bơm kêu.
• Không ngắt bình điện trước khi tháo dây: nguy cơ chập, hỏng bộ điều khiển.

Mô tơ trợ lực lái Folangsi tại TFV – đối chiếu mã trước khi giao

Ảnh trong bài là ảnh minh hoạ của nhà cung cấp Folangsi, giúp anh/chị hình dung hình dạng mô tơ. Khi anh/chị đặt mô tơ trợ lực lái 14520-13130-71 tại TFV:

• Hàng mới 100%, hiệu Folangsi, nhập khẩu chính ngạch.
• Hoá đơn VAT đầy đủ.
• TFV đối chiếu mã OEM 14520-13130-71, mã Folangsi A-RE03-105A-0097A / L021-020-0097A và model xe trước khi giao.
• Giao hàng toàn quốc.

Khi bảo dưỡng mô tơ điện, anh/chị có thể cần thêm chổi than; TFV có chổi than mô tơ đề xe nâng điện FB15-25, Heli CPD25 và nhiều mã khác trong danh mục phụ tùng xe nâng. Chổi than mỗi loại mô tơ một kích thước, hãy gửi ảnh chổi than cũ để TFV đối chiếu.

Giá mô tơ trợ lực lái xe nâng điện Toyota 7FB và cách đặt hàng

Giá mô tơ trợ lực lái 14520-13130-71 phụ thuộc số lượng và tồn kho tại thời điểm hỏi, nên TFV báo giá theo từng yêu cầu, báo tồn kho cùng lúc. Để nhận báo giá nhanh, anh/chị gửi:

1. Mã OEM 14520-13130-71, hoặc mã Folangsi A-RE03-105A-0097A / L021-020-0097A.
2. Model xe (trong khoảng 7FB15-25) và ảnh nhãn model.
3. Ảnh nhãn và ảnh tổng thể mô tơ cũ.
4. Số lượng cần mua.
5. Thông tin xuất hoá đơn VAT, địa chỉ giao hàng.

Gọi hotline 0916929883 để nhận báo giá mô tơ trợ lực lái xe nâng điện Toyota 7FB15-25.

Câu hỏi thường gặp về mô tơ trợ lực lái xe nâng điện 7FB15-25

Mô tơ 14520-13130-71 dùng cho xe nâng nào?

Theo dữ liệu hàng TFV, mã này dùng cho xe nâng điện Toyota 7FB15-25.

Mã Folangsi của mô tơ này là gì?

Mã hiện hành là A-RE03-105A-0097A, mã cũ là L021-020-0097A. Cả hai cùng tương ứng mã OEM 14520-13130-71.

Hàng TFV là hàng hãng nào?

Hàng hiệu Folangsi, mới 100%, nhập khẩu chính ngạch, thay thế theo mã OEM.

Điện áp và công suất của mô tơ là bao nhiêu?

Nguồn dữ liệu hiện tại chưa ghi. Hãy gửi ảnh nhãn mô tơ cũ, TFV đối chiếu và trả lời khi báo giá.

Vô lăng nặng có phải luôn do mô tơ trợ lực lái?

Không. Có thể do thiếu dầu, bơm mòn, van lái, xi lanh lái hoặc khởi động từ. Kiểm tra dầu và cấp điện trước khi thay mô tơ.

Mô tơ trợ lực lái FRB15-25 hoặc TCM FB30 lắp thay được không?

Không. Mỗi mô tơ dùng cho đời xe riêng, khác điện áp, công suất và kiểu ghép bơm.

Ảnh trong bài có phải ảnh hàng thực tế TFV giao không?

Ảnh là ảnh minh hoạ của nhà cung cấp. TFV đối chiếu mã OEM và mã Folangsi trên hàng trước khi giao.

Mua mô tơ trợ lực lái tại TFV có hoá đơn VAT không?

Có. TFV xuất hoá đơn VAT đầy đủ và giao hàng toàn quốc.
