Quạt tản nhiệt bo mạch xe nâng điện BT RRE 48V 8,2W mã 16340101

Quạt tản nhiệt bo mạch xe nâng BT RRE 48V mã 16340101 (mã kho TFV P.00122) là quạt điện công suất 8,2 W chuyên thổi gió làm mát cụm bo mạch điện tử trên xe nâng điện BT RRE. Khi quạt này ngừng quay, bộ điều khiển nóng lên nhanh và xe có thể tự giảm tốc hoặc báo lỗi giữa ca. Dưới đây TFV tổng hợp cách nhận diện đúng quạt, dấu hiệu hỏng, cách kiểm tra, thay thế và cách đặt hàng; anh/chị cần báo giá có thể gửi yêu cầu báo giá ngay.

Quạt tản nhiệt bo mạch xe nâng BT RRE làm nhiệm vụ gì?

Trên xe nâng điện, phần "não" của xe là cụm bo mạch điện tử: bộ điều khiển động cơ di chuyển, động cơ nâng, mạch xử lý tín hiệu và các linh kiện công suất. Những linh kiện này đóng cắt dòng điện lớn liên tục khi xe chạy và nâng hạ, nên tỏa ra nhiệt. Nhiệt đó được dẫn ra tấm tản nhiệt bằng kim loại, và quạt tản nhiệt bo mạch có nhiệm vụ thổi gió liên tục qua tấm tản nhiệt để đưa nhiệt ra ngoài.

Quạt 16340101 làm việc ở điện áp 48V, lấy nguồn trực tiếp từ hệ điện của xe BT RRE. Công suất của quạt là 8,2 W, tức là một quạt điện nhỏ gọn, khác hẳn cánh quạt cơ khí to bản trên xe nâng dầu. Tuy nhỏ, vai trò của nó lại rất lớn: nếu bo mạch không được làm mát, toàn bộ chiếc xe sẽ bị ảnh hưởng chứ không chỉ một bộ phận.

Người dùng thường gọi chi tiết này bằng nhiều tên: quạt bo mạch xe nâng điện, quạt làm mát bộ điều khiển, quạt tản nhiệt controller, quạt làm mát mạch điện tử xe nâng BT hay đơn giản là quạt 48V xe nâng. Khi tìm hàng, mã 16340101 là thông tin chính xác nhất để tránh nhầm lẫn giữa các cách gọi này.

Vì sao bộ điều khiển xe nâng điện cần quạt làm mát riêng?

Linh kiện bán dẫn công suất trong bộ điều khiển hoạt động tốt nhất trong một dải nhiệt độ nhất định. Khi nhiệt độ vượt ngưỡng, phần lớn bộ điều khiển xe nâng điện được thiết kế để tự bảo vệ: giảm dòng cấp cho động cơ, giới hạn tốc độ, hoặc ngắt và báo lỗi. Đây là cơ chế bảo vệ linh kiện, nhưng với người vận hành, nó thể hiện thành chiếc xe "đuối" dần, chạy chậm, nâng yếu hoặc dừng giữa chừng.

Xe nâng tầm cao như dòng BT RRE thường làm việc nhiều giờ liên tục trong kho kệ, nâng hạ lặp lại ở độ cao lớn. Cường độ đóng cắt cao kéo theo nhiệt sinh ra nhiều, trong khi khoang đặt bo mạch lại kín để chống bụi. Quạt tản nhiệt bo mạch chính là thứ giữ cho luồng gió lưu thông trong khoang kín đó.

Điều đáng lưu ý là hậu quả của quạt hỏng không xuất hiện ngay. Xe vẫn chạy được ở đầu ca khi máy còn nguội, rồi mới giảm hiệu suất khi nhiệt tích tụ. Vì vậy, nhiều trường hợp xe báo lỗi quá nhiệt bị nghi do bộ điều khiển hỏng, trong khi nguyên nhân thật chỉ là một chiếc quạt 48V đã ngừng quay. Sửa đúng chỗ này giúp doanh nghiệp tránh thay một bo mạch đắt tiền không cần thiết.

Thông số kỹ thuật quạt tản nhiệt bo mạch 16340101

Các thông tin dưới đây là dữ liệu đã xác nhận của mã hàng. Kích thước lắp đặt chi tiết được TFV đo trực tiếp trên hàng khi anh/chị cần đối chiếu.

Tên sản phẩm	Quạt tản nhiệt bo mạch điện tử xe nâng
Mã OEM	16340101
Mã TFV	P.00122
Dùng cho	Xe nâng điện BT RRE
Điện áp	48V
Công suất	8,2 W
Đơn vị tính	Cái
Tình trạng	Hàng mới 100%
Giá	Liên hệ báo giá

Nhận diện quạt 16340101 qua ảnh hàng thật

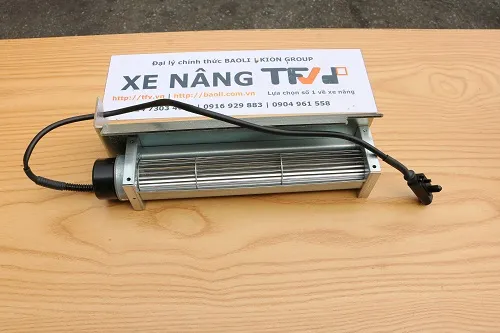

Bộ ảnh trong bài được TFV chụp trên hàng thật tại kho. Từ ảnh có thể thấy quạt 16340101 không phải quạt hướng trục hình vuông quen thuộc, mà là quạt dạng ống dài:

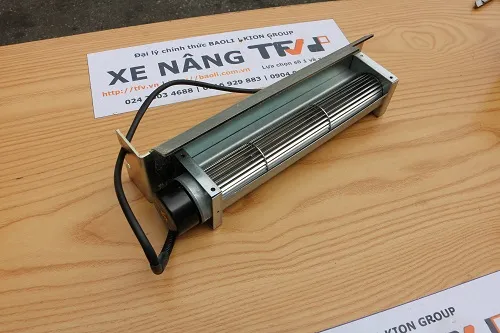

• Rô-to dạng lồng: các lá cánh nhỏ xếp song song dọc theo một ống dài, gió được hút vào và thổi ra theo chiều ngang dọc suốt chiều dài quạt.
• Khung kim loại: rô-to nằm trong một khung tôn có hai tấm bích hai đầu, kèm tấm đế để bắt cố định vào xe.
• Động cơ đặt ở một đầu: mô-tơ hình trụ màu đen gắn ở đầu khung, dây nguồn đi ra từ phía động cơ.

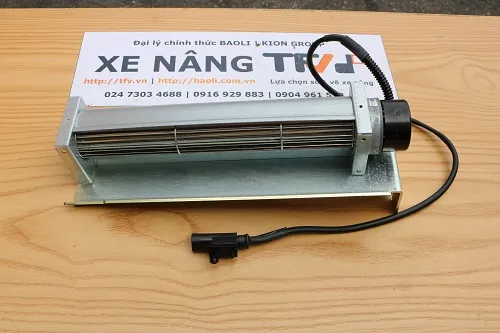

• Dây có giắc cắm: đầu dây có sẵn giắc nối, giúp tháo lắp nhanh mà không phải nối dây.

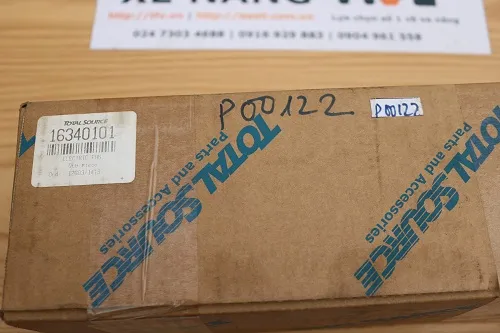

• Hộp đóng gói: hộp giấy dán nhãn in mã 16340101 và mã kho P00122 viết tay.

Nếu quạt cũ trên xe của anh/chị có hình dáng giống mô tả này, khả năng cao là cùng loại. Dù vậy, cách chắc chắn nhất vẫn là chụp nhãn trên quạt cũ hoặc gửi số khung xe để TFV tra.

Xe nâng nào dùng quạt tản nhiệt bo mạch 16340101?

Hãng xe	Dòng xe	Hệ điện	Vị trí
BT	RRE	48V	Làm mát cụm bo mạch điện tử

Theo dữ liệu mã hàng, quạt 16340101 dùng cho xe nâng điện BT RRE. Dòng RRE có nhiều phiên bản theo năm sản xuất và tải trọng, nên anh/chị vẫn cần gửi số khung để TFV xác nhận đúng mã trước khi đặt.

Một điểm cần đặc biệt chú ý là điện áp. Quạt này làm việc ở 48V; không lắp lên xe dùng hệ điện 24V hoặc 36V, và ngược lại không dùng quạt điện áp thấp hơn thay cho quạt 48V. Lắp sai điện áp có thể làm quạt quay yếu, không quay, hoặc cháy cuộn dây ngay khi cấp điện. Nếu xe của anh/chị là xe nâng điện 24V cần quạt làm mát motor, có thể tham khảo quạt tản nhiệt motor xe nâng điện 24V Nidec D08K-24TU.

Triệu chứng quạt làm mát bo mạch xe nâng điện bị hỏng

Quạt điện thường hỏng theo hai kiểu: hỏng cơ (bạc, vòng bi mòn, rô-to kẹt bụi) và hỏng điện (đứt dây, lỏng giắc, cháy cuộn dây). Người vận hành và thợ bảo dưỡng có thể nhận ra qua các biểu hiện:

• Xe chạy bình thường đầu ca nhưng yếu dần, chậm dần sau một thời gian làm việc liên tục.
• Màn hình xe báo lỗi liên quan đến nhiệt độ bộ điều khiển hoặc quá nhiệt.
• Không còn nghe tiếng gió nhẹ của quạt khi bật khóa điện và xe đang làm việc.
• Quạt kêu rè, kêu ù hoặc có tiếng cọ xát, dấu hiệu bạc trục đã mòn hoặc rô-to chạm khung.
• Rô-to quay nặng khi xoay bằng tay, hoặc quay không đều.
• Lá cánh bám đầy bụi, xơ, dầu mỡ khiến lưu lượng gió giảm rõ.
• Dây nguồn bị chai, nứt vỏ, giắc cắm lỏng hoặc có vết cháy.

Khi gặp các biểu hiện trên, nên kiểm tra quạt trước khi kết luận bo mạch hỏng, vì đây là bước kiểm tra nhanh và rẻ hơn rất nhiều.

Kiểm tra quạt bo mạch 48V xe nâng như thế nào?

Công việc liên quan đến hệ điện xe nâng nên do người có chuyên môn thực hiện. Trình tự kiểm tra tổng quát như sau:

1. Hạ càng, tắt khóa điện, ngắt giắc ắc quy và chờ theo hướng dẫn của hãng để tụ trong bộ điều khiển xả hết điện.
2. Mở nắp khoang bo mạch, quan sát quạt: bụi bám, dây đứt, giắc lỏng, dấu hiệu cháy.
3. Xoay rô-to bằng tay: rô-to tốt phải quay trơn, nhẹ, không có điểm kẹt và không chạm khung.
4. Rút giắc quạt, dùng đồng hồ vạn năng kiểm tra thông mạch dây dẫn từ giắc tới động cơ quạt.
5. Khi xe đã được cấp điện lại và ở trạng thái cần làm mát, đo điện áp tại giắc cấp cho quạt. Có điện áp mà quạt không quay thì lỗi nằm ở quạt; không có điện áp thì cần kiểm tra mạch cấp nguồn của xe.
6. Nếu quạt quay nhưng ồn, rung hoặc chậm, vẫn nên thay vì bạc trục đã mòn thường hỏng hẳn trong thời gian ngắn.

Lưu ý rằng một số xe chỉ cho quạt bo mạch chạy khi nhiệt độ đạt ngưỡng nhất định, nên quạt đứng yên lúc xe vừa bật khóa chưa chắc là quạt hỏng. Cần tra tài liệu kỹ thuật của xe hoặc liên hệ TFV để được tư vấn.

Các bước thay quạt tản nhiệt bo mạch xe nâng BT

Quạt 16340101 có khung bắt và giắc cắm sẵn nên việc thay thế khá gọn. Quy trình tổng quát:

1. Ngắt nguồn ắc quy, chờ tụ bộ điều khiển xả điện theo hướng dẫn của hãng.
2. Chụp ảnh vị trí quạt, hướng đặt quạt và đường đi dây trước khi tháo, để lắp lại đúng chiều thổi gió.
3. Rút giắc nguồn của quạt cũ, tháo dây khỏi các kẹp giữ.
4. Tháo các vít hoặc bu lông bắt khung quạt, lấy quạt cũ ra.
5. Vệ sinh khoang bo mạch và tấm tản nhiệt bằng khí nén khô, không dùng nước hay dung môi.
6. Đặt quạt mới 16340101 đúng vị trí và hướng như quạt cũ, bắt chặt khung.
7. Đi dây theo đường cũ, cố định bằng kẹp, tránh để dây chạm vào cạnh sắc hoặc chi tiết nóng.
8. Cắm giắc nguồn, đóng nắp khoang, đấu lại ắc quy và chạy thử để xác nhận quạt hoạt động.

Quạt đúng mã 16340101 và quạt công nghiệp lắp chế: khác nhau ở đâu?

Khi xe đang dừng chờ phụ tùng, nhiều xưởng chọn cách lắp tạm một quạt công nghiệp phổ thông. Giải pháp này đôi khi giúp xe chạy lại được, nhưng tiềm ẩn nhiều rủi ro:

• Lưu lượng và hướng gió: quạt dạng ống thổi gió trải đều theo chiều dài tấm tản nhiệt; thay bằng quạt vuông nhỏ có thể để lại vùng không được làm mát.
• Điện áp và dòng: quạt không đúng điện áp 48V phải qua mạch hạ áp tự chế, dễ gây chập hoặc làm hỏng mạch cấp nguồn của xe.
• Kết cấu bắt: quạt không có khung đúng kích thước phải khoan, chế giá đỡ, dễ rung lỏng khi xe làm việc.
• Chống bụi: quạt dân dụng thường không phù hợp với môi trường kho nhiều bụi và rung động.

Quạt đúng mã lắp vừa khung, cắm vừa giắc và làm việc đúng điện áp thiết kế, nên xe trở về đúng trạng thái làm việc ban đầu. Đây là lựa chọn hợp lý về lâu dài, nhất là với xe chạy nhiều ca.

Giữ quạt tản nhiệt bo mạch xe nâng làm việc bền

Quạt bo mạch là chi tiết ít được để ý khi bảo dưỡng định kỳ, trong khi tuổi thọ của nó phụ thuộc nhiều vào môi trường làm việc. Một vài thói quen nhỏ giúp quạt và bộ điều khiển bền hơn:

• Vệ sinh khoang bo mạch và rô-to quạt bằng khí nén khô theo chu kỳ trong sổ tay bảo dưỡng của hãng xe; môi trường nhiều bụi thì làm thường xuyên hơn.
• Không xịt rửa nước vào khu vực khoang điện của xe nâng điện.
• Không che chắn hoặc để vật dụng chặn cửa hút, cửa thoát gió của khoang bo mạch.
• Kiểm tra giắc cắm và dây quạt mỗi lần bảo dưỡng, đảm bảo không lỏng, không oxy hóa.
• Nghe tiếng quạt: tiếng kêu lạ là dấu hiệu sớm để thay trước khi quạt ngừng hẳn.
• Sạc ắc quy đúng quy trình, vì điện áp hệ thống bất thường cũng ảnh hưởng đến các thiết bị điện, trong đó có quạt.

Phụ tùng làm mát liên quan TFV đang cung cấp

Ngoài quạt bo mạch BT RRE, TFV cung cấp nhiều phụ tùng làm mát cho cả xe nâng điện và xe nâng động cơ đốt trong:

• Quạt tản nhiệt motor xe nâng điện 24V hiệu Nidec mã D08K-24TU 04 (AX), dùng cho xe nâng điện hệ 24V.
• Bơm nước làm mát xe nâng Total Source mã 5864511, cho xe nâng động cơ đốt trong.
• Bơm nước làm mát xe nâng Total Source mã 12004142.
• Cánh quạt tản nhiệt xe nâng Toyota động cơ 1DZ mã 16361-23860-71, quạt cơ khí cho xe nâng dầu.

Xem đầy đủ trong nhóm phụ tùng làm mát xe nâng hoặc toàn bộ phụ tùng xe nâng tại TFV.

Vì sao đặt quạt 16340101 tại TFV?

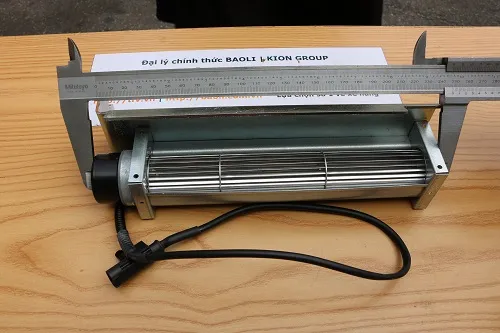

• Hàng mới 100%, ảnh trong bài là ảnh chụp hàng thật tại kho TFV, có cả ảnh đo kích thước bằng thước cặp.
• Phụ tùng nhập khẩu chính ngạch.
• TFV báo đúng mã theo model xe và số khung khách gửi, tránh nhầm điện áp hoặc nhầm kiểu quạt.
• TFV là đại lý chính thức Baoli – KION Group, có đội kỹ thuật làm việc thường xuyên với xe nâng điện.
• Mã kho P.00122 giúp tra cứu nhanh khi anh/chị đặt lại cho các xe cùng dòng.

Báo giá quạt tản nhiệt bo mạch xe nâng BT RRE

Giá quạt 16340101: liên hệ báo giá theo số lượng. Để TFV phản hồi nhanh và đúng, anh/chị gửi kèm:

1. Model xe (BT RRE và phiên bản cụ thể) cùng số khung trên tem nhãn.
2. Ảnh quạt cũ, ưu tiên ảnh nhãn trên động cơ quạt và ảnh giắc cắm.
3. Mô tả lỗi xe đang gặp, nếu có (báo lỗi nhiệt, chạy yếu…).
4. Số lượng cần và nơi nhận hàng.

Hotline/Zalo 0916929883 nhận ảnh và thông tin, hoặc anh/chị gửi yêu cầu báo giá qua trang liên hệ của TFV.

Câu hỏi thường gặp về quạt tản nhiệt bo mạch xe nâng BT RRE
