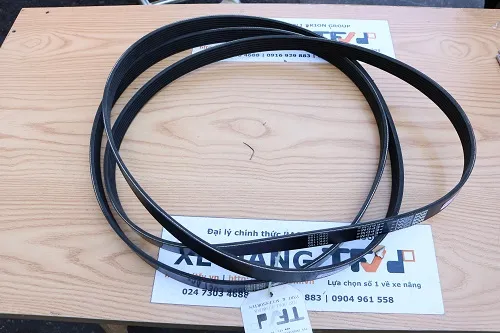

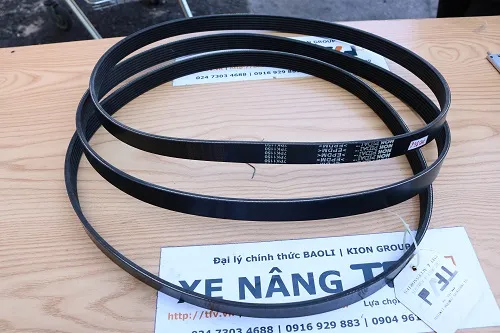

Dây curoa quạt xe nâng Toyota 7FD35-45 động cơ 14Z · 16388-30510-71

Dây curoa quạt xe nâng Toyota 7FD35-45 mã 16388-30510-71 (mã kho TFV P.00866) dành cho động cơ diesel 14Z trên nhóm xe nâng dầu tải nặng 3,5–4,5 tấn của Toyota đời 7. Trang này tập trung vào những điều dễ sai nhất với mã này: nhầm với dây 13Z/14Z mã 16387, nhận diện dây gân dọc, kiểm tra trên xe chạy bãi nặng bụi và cách gửi thông tin để TFV báo đúng. Muốn TFV đối chiếu mã ngay, anh/chị gửi yêu cầu báo giá.

Dây curoa quạt Toyota 7FD35-45 cho xe nâng tải nặng

Dòng 7FD35, 7FD40, 7FD45 là những chiếc xe nâng dầu cỡ lớn của Toyota đời 7, hay gặp ở bãi thép, bãi gỗ, kho vật liệu xây dựng, cảng cạn – những nơi xe phải nâng tải nặng, chạy đường bãi gồ ghề, khoang máy ngập bụi. Xe nặng thì động cơ làm việc nặng, nhiệt sinh ra nhiều, và hệ thống làm mát phải chạy ổn định suốt ca. Sợi dây curoa quạt 16388-30510-71 là mắt xích nhỏ nhưng nằm ngay giữa chuỗi đó.

Lưu ý quan trọng: mô tả cũ của mã này trên website trước đây ghi rằng dây "truyền động từ động cơ đến hộp số". Điều đó không đúng. Trên xe nâng, lực kéo đi qua biến mô và hộp số; dây curoa quạt chỉ kéo các bộ phận phụ trợ phía trước động cơ – quạt làm mát, bơm nước và máy phát điện. TFV đã viết lại trang này cho đúng kỹ thuật.

Dây curoa động cơ 14Z làm nhiệm vụ gì

Hình dung phía đầu động cơ 14Z như một "trạm phụ trợ": trục khuỷu là nguồn quay, dây curoa là băng chuyền chia chuyển động cho những bộ phận không có động cơ riêng:

• Quạt làm mát thổi gió qua két nước – trên xe tải nặng, lưu lượng gió càng quan trọng khi xe phải đứng nâng hạ lâu, ít gió tự nhiên lùa qua két.
• Bơm nước tuần hoàn nước làm mát qua thân máy và nắp máy.
• Máy phát điện sạc ắc quy, nuôi đèn làm việc, còi, đèn cảnh báo – những thứ xe bãi dùng nhiều hơn xe kho.

Dây trượt một chút là cả ba cùng giảm hiệu quả. Hậu quả hay gặp trên xe 7FD tải nặng là nhiệt độ nước leo dần vào buổi chiều nắng, hoặc ắc quy yếu dần sau vài ngày dù xe vẫn chạy đều.

Vì sao dây curoa trên xe tải nặng cần được để ý hơn

Xe 3,5–4,5 tấn thường làm việc ở chế độ nặng trong thời gian dài: nâng tải lớn, leo dốc bãi, quay đầu liên tục. Động cơ ở vòng tua cao lâu hơn, khoang máy nóng hơn, quạt phải chạy mạnh hơn. Cộng thêm bụi đất, bụi gỗ hoặc mạt sắt ở bãi lọt vào rãnh puly, mặt dây bị mài liên tục. Đó là lý do cùng một loại dây, xe chạy bãi thường cần kiểm tra dày hơn xe chạy trong kho sạch, và vì sao đội bảo dưỡng nên có sẵn một sợi dự phòng đúng mã cho mỗi nhóm xe cùng đời.

Thông số kỹ thuật dây curoa 16388-30510-71

Bảng dưới đây chỉ gồm thông tin đã có trong hồ sơ mã hàng TFV. Những thông số khác (kích thước, số gân) anh/chị đối chiếu trực tiếp với dây cũ hoặc gửi ảnh để TFV kiểm tra.

Mã OEM	16388-30510-71
Mã kho TFV	P.00866
Dùng cho	Toyota 7FD35–45, động cơ 14Z
Hiệu	Folangsi
Tình trạng	Hàng mới 100%
Đơn vị tính	Cái
Giá	Liên hệ báo giá

Dây curoa quạt 7FD35-45 lắp cho xe và động cơ nào

Dòng xe	Tải trọng theo tên model	Động cơ
Toyota 7FD35	3,5 tấn	14Z
Toyota 7FD40	4 tấn	14Z
Toyota 7FD45	4,5 tấn	14Z

Cách Toyota đặt tên khá dễ đọc: "7" là đời xe, "FD" là xe nâng dầu, hai số sau là tải trọng tính theo trăm ki-lô-gam. Mã 16388-30510-71 được xác nhận cho dải 7FD35–45 dùng động cơ 14Z.

Tuy vậy, trong cùng một model, hãng có thể thay đổi chi tiết theo đời sản xuất hoặc theo số máy. Vì vậy với xe tải nặng, TFV luôn khuyên gửi kèm số khung và số máy khi hỏi hàng. Xe đã thay động cơ khác đời (chuyện không hiếm với xe nhập bãi) càng phải kiểm tra theo động cơ thực tế đang lắp, không theo model in trên đối trọng.

Phân biệt dây curoa 16388-30510-71 và 16387-30510-71

Đây là chỗ nhầm phổ biến nhất. Toyota có hai mã gần như giống hệt nhau về mặt chữ số:

Mã OEM	Mã kho TFV	Dùng cho (theo hồ sơ TFV)
16388-30510-71	P.00866	Toyota 7FD35–45 động cơ 14Z
16387-30510-71	P.00867	Toyota động cơ 13Z, 14Z

Hai mã chỉ khác một chữ số ở nhóm đầu (16388 và 16387), phần sau giống hệt nhau, và cả hai đều có liên quan đến động cơ 14Z. Nhân viên kho hay người mua đọc vội rất dễ lấy nhầm. Hệ quả: lắp vào không vừa, xe phải nằm chờ đổi hàng.

Khi động cơ 14Z xuất hiện ở cả hai mã, yếu tố quyết định là model xe và vị trí dây trên máy. Cách an toàn nhất:

1. Đọc mã in trên dây cũ hoặc tem phụ tùng cũ nếu còn.
2. Chụp tem số khung và ghi rõ model (7FD35, 7FD40 hay 7FD45).
3. Gửi cả hai cho TFV để đối chiếu, thay vì tự chọn theo tên động cơ.

Nếu xe của anh/chị dùng 13Z hoặc 14Z trên dòng khác, xem trang dây curoa quạt Toyota động cơ 13Z/14Z mã 16387-30510-71.

Nhận biết dây curoa quạt 14Z hàng đúng mã

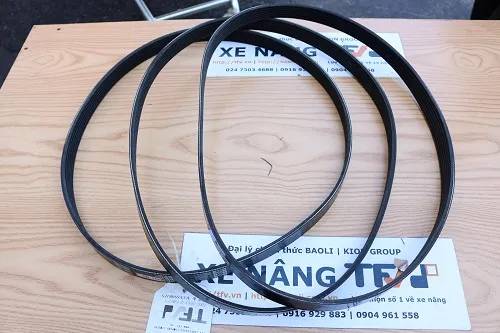

Nhìn ảnh hàng thật tại kho, dây 16388-30510-71 là dạng dây gân dọc (thường gọi là dây poly-V hay dây nhiều rãnh): mặt trong có nhiều gân chạy dọc theo chiều dài dây, khác hẳn kiểu dây răng cưa bản hẹp trên các động cơ nhỏ như 1DZ. Dạng dây này bám puly bằng nhiều gân song song nên phải được lắp thật khớp rãnh.

Điểm kiểm khi nhận hàng

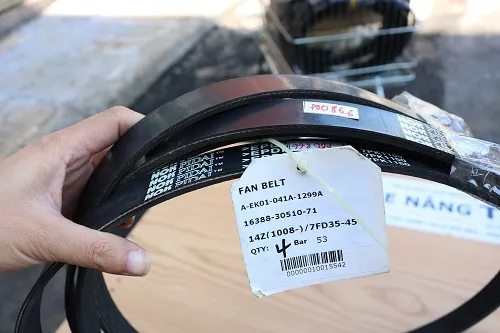

• Tem hàng ghi đúng 16388-30510-71, mã kho P.00866.

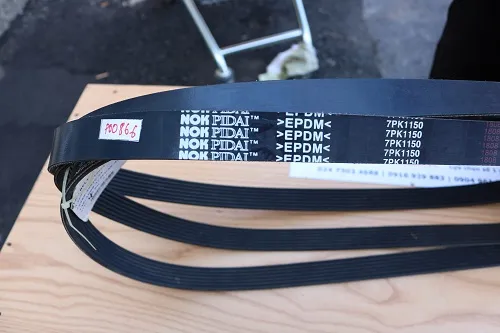

• Số gân trên dây mới bằng số gân trên dây cũ – đếm trực tiếp, không ước lượng.
• Gân đều, sắc cạnh, không có chỗ dính khuôn hay bọt khí.
• Lưng dây phẳng, chữ in rõ; dây mềm, uốn không rạn.

Hàng TFV cung cấp là hiệu Folangsi – hàng thay thế sản xuất theo mã OEM. Với đơn vị có quy định bắt buộc dùng phụ tùng gốc Toyota, anh/chị ghi chú khi gửi yêu cầu báo giá để TFV báo phương án phù hợp. Với đa số xe đã hết bảo hành, điều cần quan tâm nhất là dây đúng mã, đúng số gân, lắp và căng đúng cách.

Dấu hiệu dây curoa quạt 14Z sắp hỏng

Dây gân dọc hỏng theo kiểu khác dây răng cưa, nên cách nhìn cũng khác:

• Nứt ngang trên đỉnh gân: vài vết nứt nhỏ rải rác thì theo dõi; nứt dày đặc, nứt sâu là nên thay.
• Mất từng mảng gân (gân bong khỏi dây): dây có thể nhảy rãnh bất cứ lúc nào, phải thay ngay.
• Gân mòn tròn, dây nằm sâu trong rãnh puly: độ bám giảm, dây trượt khi tải nặng.
• Sờn một bên mép: thường do puly lệch hàng hoặc bạc đạn bộ tăng/máy phát rơ.
• Tiếng rít hoặc tiếng "ríu ríu" kéo dài khi xe nâng tải và tăng ga: dây trượt.
• Đèn sạc chập chờn, nhiệt độ nước cao bất thường vào cuối ca.

Chu kỳ thay định kỳ anh/chị theo sổ tay bảo dưỡng của hãng xe. Với xe chạy bãi bụi, khoảng cách giữa các lần kiểm tra nên ngắn hơn xe chạy trong kho sạch vì bụi cát lọt vào rãnh gân sẽ mài mòn dây nhanh hơn.

Kiểm tra dây curoa xe nâng 7FD35-45 trong buổi bảo dưỡng

Xe tải nặng ở bãi thường được bảo dưỡng ngay tại chỗ. Một lượt kiểm tra dây curoa quạt gọn gàng có thể làm như sau:

1. Hạ càng, kéo phanh tay, tắt máy, rút chìa và treo biển "đang sửa chữa" lên vô lăng.
2. Chờ máy nguội, mở capo, dùng khí nén thổi sạch bụi quanh puly và mặt trước két nước (đeo kính bảo hộ).
3. Soi toàn bộ chiều dài dây bằng đèn pin, xoay dây từng đoạn bằng cách quay cánh quạt bằng tay để không bỏ sót.
4. Kiểm tra dây có nằm đúng tất cả rãnh trên mọi puly không – dây gân dọc lệch một rãnh vẫn chạy được một thời gian nhưng sẽ hỏng nhanh.
5. Ấn thử đoạn dây dài nhất để đánh giá độ căng; giá trị chuẩn tra trong sổ tay bảo dưỡng của hãng.
6. Lắc nhẹ cánh quạt và puly máy phát để phát hiện độ rơ bạc đạn.
7. Nhìn mặt két nước: két bị bụi bịt kín thì dây và quạt tốt mấy máy vẫn nóng.

Các bước thay dây curoa quạt Toyota 14Z

Trình tự dưới đây mang tính tổng quát. Chi tiết tháo lắp, lực siết và độ căng chuẩn của từng đời xe anh/chị theo sổ tay sửa chữa của Toyota.

1. Tháo cọc âm ắc quy để tránh chập điện khi thao tác gần máy phát.
2. Tháo lồng chắn quạt hoặc tấm che cản trở việc đưa dây ra.
3. Chụp ảnh đường đi của dây trên các puly trước khi tháo – rất hữu ích khi lắp lại.
4. Nới cơ cấu điều chỉnh độ căng (bu lông chỉnh máy phát hoặc bộ căng, tuỳ cấu hình) cho dây chùng hẳn.

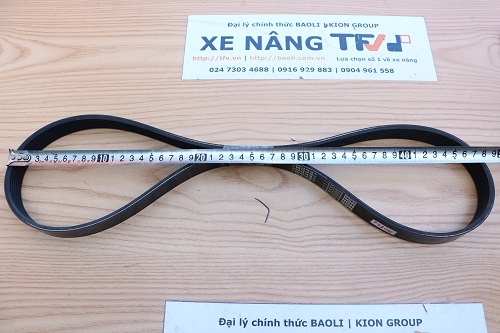

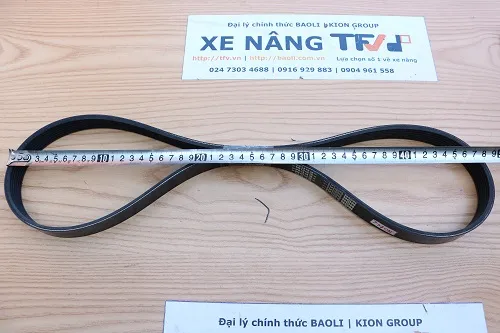

5. Tháo dây cũ, đặt cạnh dây mới để so chiều dài và đếm số gân.
6. Vệ sinh rãnh puly bằng bàn chải, kiểm tra rãnh có mòn khuyết, gỉ hay dính dầu không.
7. Lắp dây mới theo đúng đường đi đã chụp, ấn từng gân vào đúng rãnh trên mọi puly.
8. Căng dây theo sổ tay, siết cố định cơ cấu điều chỉnh.
9. Lắp lại lồng chắn quạt, đấu cọc ắc quy, nổ máy chạy không tải và quan sát dây.
10. Sau một thời gian chạy ngắn, tắt máy kiểm tra lại độ căng vì dây mới có thể giãn nhẹ.

Một vài thói quen nên giữ: không dùng chất xịt "chống kêu" lên dây (chỉ che triệu chứng, còn làm bám bụi), không lắp dây đã bị gập gãy khi bảo quản, và không để dây dự phòng gần nguồn nhiệt hay dầu mỡ.

Phụ tùng làm mát và sạc đi kèm dây curoa 14Z

Khi đã tháo dây, nên kiểm tra luôn các chi tiết nằm trên cùng vòng dây và trong cùng hệ thống làm mát. Một số mã TFV có hồ sơ áp dụng cho động cơ 14Z:

• Cánh quạt tản nhiệt Toyota động cơ 1DZ/2Z/13Z/14Z mã 16361-26600-71 – thay khi cánh nứt, mẻ hoặc quạt rung.
• Máy phát điện Toyota 7-8F động cơ 1DZ/2Z/13Z/14Z (P.00062) – khi đèn sạc vẫn báo dù dây đã căng đúng.
• Nước làm mát xe nâng OKI can 4 lít – bổ sung hoặc thay khi đã xả nước để sửa hệ thống làm mát.

Với mã dây tương tự cho động cơ nhỏ hơn trên dòng 8FD, xem dây curoa quạt Toyota 8FD10-30 động cơ 1DZ. Toàn bộ chủng loại có tại nhóm phụ tùng động cơ xe nâng, nhóm phụ tùng hệ thống làm mát và danh mục phụ tùng xe nâng.

Vì sao chọn TFV cho dây curoa quạt Toyota 7FD

• Báo đúng mã theo model xe và số khung anh/chị gửi – đặc biệt quan trọng với cặp mã dễ nhầm 16388 và 16387.
• Hàng mới 100%, phụ tùng nhập khẩu chính ngạch.
• Ảnh chụp hàng thật tại kho TFV, có tem mã và ảnh đo để anh/chị đối chiếu từ xa.
• Đại lý chính thức Baoli – KION Group, có đội kỹ thuật dịch vụ quen làm việc với xe nâng dầu tải nặng.
• Cùng một đầu mối cho dây curoa, cánh quạt, máy phát và các phụ tùng làm mát khác.

Báo giá và đặt dây curoa quạt 16388-30510-71

TFV báo giá theo số lượng và thời điểm đặt. Để báo nhanh và đúng ngay lần đầu, anh/chị chuẩn bị:

1. Model xe chính xác: 7FD35, 7FD40 hay 7FD45.
2. Ảnh tem số khung và, nếu có, số máy 14Z.
3. Ảnh mã in trên dây cũ hoặc tem phụ tùng cũ.
4. Số lượng cần thay hoặc dự trữ cho đội xe.

Liên hệ hotline/Zalo 0916929883 hoặc gửi yêu cầu báo giá qua trang liên hệ để TFV đối chiếu và phản hồi.
