Bơm tay bầu lọc nhiên liệu xe nâng Toyota 7-8FD động cơ 1DZ/2Z/3Z · 23302-23440-71

Bơm tay bầu lọc nhiên liệu xe nâng Toyota 23302-23440-71 (mã TFV P.00140, hiệu Folangsi) là cụm đầu lọc có tích hợp bơm mồi bằng tay, dùng cho xe nâng Toyota 7FD, 8FD lắp động cơ 1DZ, 2Z, 3Z. Cụm này vừa là đế để vặn lõi lọc nhiên liệu, vừa là bơm để xả gió và mồi dầu sau khi thay lọc hoặc khi xe hết dầu. Bài viết giải thích cách bơm tay làm việc, dấu hiệu hỏng, cách kiểm tra, quy trình thay và cách xả gió tổng quát. Cần xác nhận đúng mã cho xe, anh/chị có thể gửi yêu cầu báo giá cho TFV.

Bơm tay bầu lọc nhiên liệu xe nâng Toyota 23302-23440-71 là gì

Trên xe nâng Toyota dòng 7FD và 8FD chạy dầu, lõi lọc nhiên liệu không vặn trực tiếp vào thân máy mà vặn vào một cụm đầu lọc riêng. Cụm này thường được thợ gọi là bầu lọc nhiên liệu, bơm tay hoặc cốc bơm tay, vì trên đỉnh có một núm bơm mà người thợ ấn bằng tay. Mã phụ tùng của cụm này là 23302-23440-71.

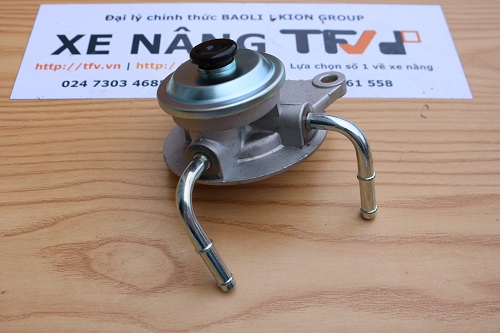

Cụm bơm tay bầu lọc nhiên liệu gồm thân đúc bằng hợp kim nhôm có tai bắt bu lông để cố định lên khung xe hoặc thân máy, hai ống thép dẫn dầu vào và ra, mặt tì tròn phía dưới có trục ren ở tâm để vặn lõi lọc, và phía trên là buồng bơm có núm ấn màu đen. Khi ấn núm nhiều lần, buồng bơm hút dầu từ thùng và đẩy qua lọc tới bơm cao áp, đuổi không khí ra khỏi đường dầu.

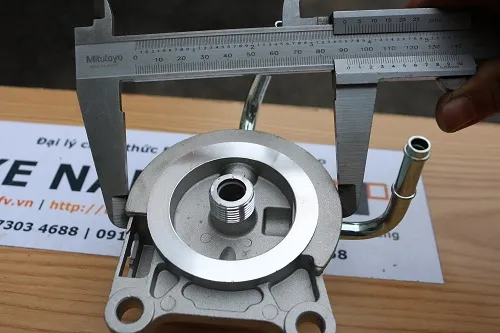

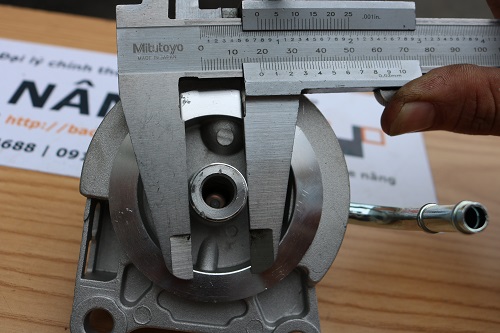

Sản phẩm TFV cung cấp là hàng hiệu Folangsi, mới 100%, nhập khẩu chính ngạch. Ảnh trong bài là ảnh chụp hàng thật tại kho TFV, có ảnh đo bằng thước kẹp mặt tì và lỗ ren để anh/chị đối chiếu với cụm cũ trên xe.

Bơm tay bầu lọc nhiên liệu làm việc thế nào trên xe Toyota 7FD, 8FD

Động cơ diesel cần đường dầu kín và đầy nhiên liệu từ thùng tới kim phun. Chỉ cần một bọt khí lớn lọt vào bơm cao áp là áp suất phun không lên, động cơ không nổ hoặc nổ rồi tắt. Không khí có thể vào hệ thống mỗi khi thay lọc nhiên liệu, khi tháo đường ống, khi xe chạy cạn dầu hoặc khi có điểm rò ở đường hút.

Bơm tay bầu lọc nhiên liệu giải quyết vấn đề đó. Khi người thợ ấn núm, màng hoặc piston trong buồng bơm đẩy dầu đi theo một chiều nhờ các van một chiều bên trong. Khi nhả, buồng bơm hút dầu mới từ phía thùng vào. Lặp lại nhiều lần, dầu được đẩy đầy lõi lọc và đường ống, không khí bị đuổi ra qua vít xả gió hoặc theo đường hồi.

Trong lúc xe chạy bình thường, nhiên liệu vẫn đi qua cụm bơm tay để tới lõi lọc. Vì vậy cụm này phải kín tuyệt đối: một vết nứt nhỏ ở thân, núm bơm bị lão hoá hay van một chiều bị kẹt đều có thể làm hút gió vào đường dầu, gây khó nổ hoặc chết máy giữa ca dù lõi lọc vẫn còn mới.

Đường đi của nhiên liệu qua cụm bơm tay

• Dầu từ thùng nhiên liệu đi vào cụm qua một ống thép.
• Dầu đi qua buồng bơm và các van một chiều phía dưới núm bơm.
• Dầu xuống lõi lọc vặn bên dưới, được lọc sạch rồi quay lên qua trục tâm.
• Dầu sạch đi ra ống thép còn lại để tới bơm cao áp.

Thông số bơm tay bầu lọc 23302-23440-71

Tên sản phẩm	Bơm tay bầu lọc nhiên liệu xe nâng Toyota
Mã OEM	23302-23440-71
Mã TFV	P.00140
Dùng cho	Toyota 7FD, 8FD động cơ 1DZ, 2Z, 3Z
Hiệu	Folangsi
Đơn vị tính	Cái
Tình trạng	Hàng mới 100%
Hình ảnh	Ảnh chụp hàng thật tại kho TFV
Giá	Liên hệ báo giá

Cụm bơm tay được bán theo nguyên cụm như trong ảnh, không kèm lõi lọc nhiên liệu. Lõi lọc là phụ tùng riêng, thay định kỳ; cụm bơm tay chỉ thay khi hỏng.

Bơm tay 23302-23440-71 dùng cho xe nâng Toyota nào

Theo thông tin TFV đang quản lý, cụm bơm tay bầu lọc nhiên liệu 23302-23440-71 dùng cho xe nâng Toyota thế hệ 7 và 8 bản chạy dầu (ký hiệu FD), lắp các động cơ diesel 1DZ, 2Z và 3Z.

Dòng xe	Động cơ 1DZ	Động cơ 2Z	Động cơ 3Z
Toyota 7FD	Có	Có	Có
Toyota 8FD	Có	Có	Có

Xe nâng Toyota có nhiều phiên bản tải trọng và nhiều đời sản xuất; trong cùng một dòng, vị trí và kiểu bầu lọc có thể thay đổi theo thời gian. Để chắc chắn, anh/chị nên gửi kèm số khung xe và ảnh cụm bơm tay đang lắp. Cách đọc nhanh: ký hiệu FD trên tem xe là bản chạy dầu diesel; bản FG chạy xăng hoặc gas dùng hệ thống nhiên liệu khác và không dùng cụm bơm tay này.

Model động cơ thường có thể đọc trên tem hoặc số đóng ở thân máy. Nếu không tìm thấy, chỉ cần số khung xe, kỹ thuật TFV sẽ tra ra động cơ tương ứng.

Cấu tạo bơm tay bầu lọc nhiên liệu Toyota qua ảnh thực tế

Quan sát cụm 23302-23440-71 trong ảnh chụp tại kho TFV, có thể chia thành các phần chính:

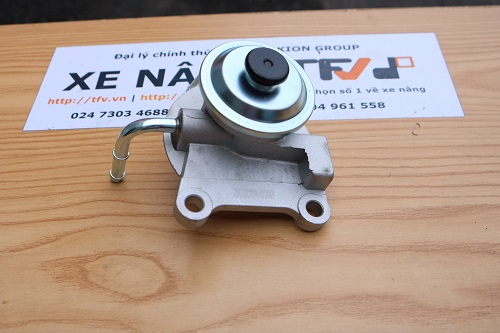

• Thân đúc hợp kim nhôm: chứa các đường dầu bên trong, có tai bắt bu lông để cố định cụm lên xe.

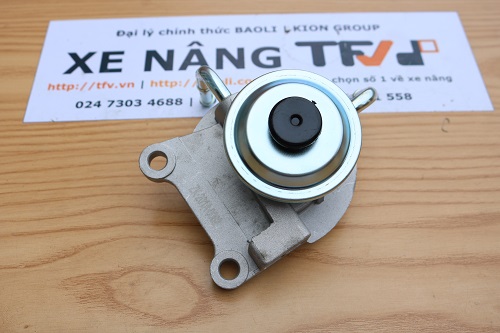

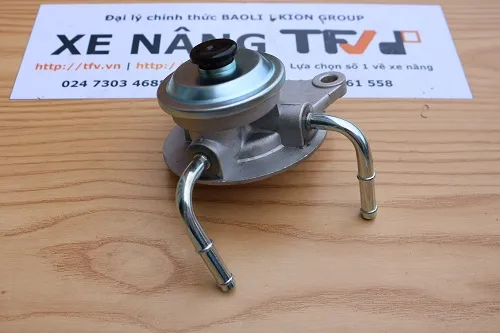

• Buồng bơm và núm ấn: phần vòm kim loại phía trên với núm nhựa đen; ấn núm để bơm dầu.

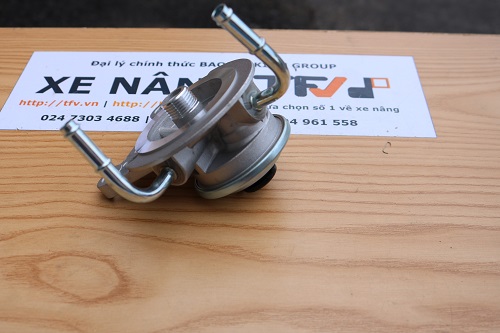

• Hai ống thép uốn sẵn: nối với ống mềm dẫn dầu từ thùng và dẫn dầu sạch tới bơm cao áp.

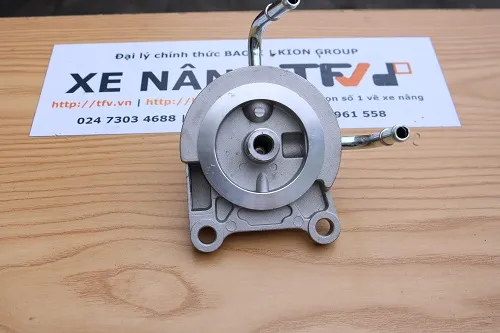

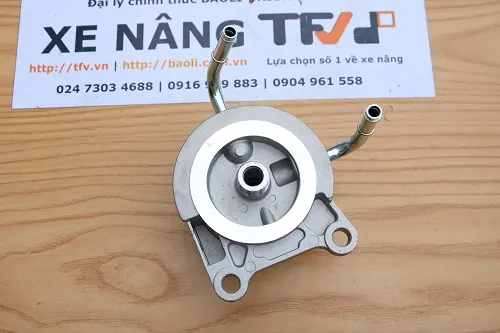

• Mặt tì và cổ ren tâm: mặt phẳng tròn để gioăng của lõi lọc ép kín, cổ ren để vặn lõi lọc vào.
• Van một chiều bên trong: đảm bảo dầu chỉ đi theo một hướng khi bơm, không thể nhìn thấy từ bên ngoài.

Mặt tì phải phẳng và nhẵn, không có vết xước sâu hay vết móp; nếu không, lõi lọc mới lắp vào cũng không kín. Cổ ren tâm phải sạch, ren không bị toè. Đây là hai điểm cần xem kỹ khi so cụm mới với cụm cũ.

Dấu hiệu bơm tay bầu lọc nhiên liệu xe nâng bị hỏng

Cụm bơm tay không phải phụ tùng thay theo lịch như lõi lọc, nhưng sau thời gian dài làm việc với nhiệt độ khoang máy và rung động, các chi tiết cao su và van bên trong sẽ lão hoá. Các dấu hiệu thường gặp:

• Ấn núm không thấy nặng tay, bơm mãi không lên dầu, không đẩy được gió ra.
• Núm bơm bị kẹt, ấn xuống không tự bật lên.
• Rò dầu quanh núm bơm hoặc ở chân nối ống, thân cụm luôn ướt dầu.
• Nứt thân hoặc nứt vòm buồng bơm do va đập hoặc do siết quá tay.
• Xe khó nổ sau khi nghỉ, phải bơm tay mới nổ được — dấu hiệu van một chiều không giữ được dầu.
• Xe tắt máy giữa ca dù vừa thay lõi lọc nhiên liệu mới, nghi hút gió ở đầu lọc.
• Mặt tì hoặc ren tâm bị hỏng, lõi lọc lắp vào bị rò dầu ở gioăng.

Một số triệu chứng trên cũng có thể do đường ống mềm bị nứt, kẹp ống lỏng hoặc lõi lọc lắp sai. Nên kiểm tra theo trình tự trước khi quyết định thay cụm.

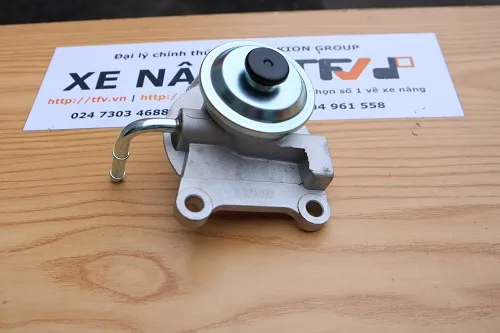

Cách kiểm tra bơm tay bầu lọc 23302-23440-71 trên xe

1. Quan sát bên ngoài: lau sạch cụm, cho máy nổ không tải vài phút rồi tắt, xem có vệt dầu mới ở núm bơm, chân ống, mặt tì lõi lọc hay không.
2. Thử núm bơm: khi đường dầu đã đầy, ấn núm phải thấy nặng và núm tự bật lại. Núm nhẹ hẫng, không có lực cản thường là van hoặc buồng bơm đã hỏng.
3. Kiểm tra ống và kẹp: các ống mềm nối vào hai ống thép không được nứt, chai cứng; kẹp ống phải chặt.
4. Kiểm tra lõi lọc: tháo lõi lọc, xem gioăng có lắp đúng, mặt tì có vết xước, ren tâm có hư hỏng không.
5. Thử giữ dầu: sau khi xả gió, để xe nghỉ một thời gian rồi khởi động. Nếu lần nào cũng phải bơm tay mới nổ, khả năng cao có điểm hút gió hoặc van một chiều không kín.

Nếu kết quả kiểm tra cho thấy hư hỏng nằm ở thân cụm, núm bơm hay van bên trong, phương án thực tế là thay nguyên cụm 23302-23440-71 thay vì sửa lẻ.

Quy trình thay bơm tay bầu lọc nhiên liệu Toyota

Các bước dưới đây là trình tự tổng quát. Vị trí lắp cụm, lực siết bu lông và cách nối ống cụ thể theo sổ tay sửa chữa của Toyota cho từng đời xe.

1. Đỗ xe trên nền phẳng, hạ càng, kéo phanh tay, tắt máy và chờ động cơ nguội.
2. Chụp ảnh vị trí hai ống dầu nối vào cụm cũ để lắp lại đúng chiều vào – ra.
3. Chuẩn bị khay hứng dầu, kẹp hoặc nút bịt ống để hạn chế dầu chảy và bụi lọt vào.
4. Tháo lõi lọc nhiên liệu khỏi cụm cũ.
5. Nới kẹp và tháo hai ống mềm khỏi ống thép; bịt đầu ống ngay.
6. Tháo bu lông bắt cụm và lấy cụm cũ ra.
7. So cụm mới 23302-23440-71 với cụm cũ: vị trí tai bắt, hướng ống, mặt tì, cổ ren.
8. Lắp cụm mới vào vị trí, siết bu lông theo hướng dẫn của hãng.
9. Nối lại ống mềm đúng chiều, siết kẹp ống chắc chắn.
10. Lắp lõi lọc nhiên liệu, ưu tiên dùng lõi lọc mới.
11. Xả gió bằng núm bơm tay cho tới khi dầu đầy hệ thống.
12. Nổ máy, kiểm tra rò rỉ ở toàn bộ các mối nối; chạy thử có tải.

Lắp ngược chiều hai ống dầu là lỗi thường gặp nhất khi thay cụm bơm tay. Bước chụp ảnh trước khi tháo giúp tránh lỗi này hoàn toàn.

Cách xả gió bằng bơm tay sau khi thay lọc nhiên liệu xe nâng Toyota

Xả gió là việc người vận hành và thợ bảo dưỡng làm thường xuyên nhất với cụm bơm tay. Trình tự tổng quát như sau; vị trí vít xả gió và các bước chi tiết theo sổ tay của Toyota.

1. Đảm bảo thùng nhiên liệu có đủ dầu.
2. Kiểm tra lõi lọc đã được vặn chặt, các ống đã nối đúng.
3. Nới vít xả gió theo hướng dẫn của hãng, đặt giẻ bên dưới để thấm dầu.
4. Ấn núm bơm tay đều tay nhiều lần; ban đầu sẽ thấy dầu lẫn bọt khí đi ra.
5. Tiếp tục bơm cho tới khi dầu ra liên tục, không còn bọt khí.
6. Siết vít xả gió trong lúc vẫn giữ áp, rồi bơm thêm vài lần tới khi núm nặng tay.
7. Khởi động động cơ; nếu máy nổ rồi tắt, lặp lại các bước xả gió.
8. Lau sạch dầu tràn quanh khoang máy để tránh nguy cơ cháy.

Không đề máy liên tục trong thời gian dài khi đường dầu còn gió; việc này làm hao ắc quy và nóng mô tơ đề. Hãy xả gió kỹ trước rồi mới đề.

Bơm tay Folangsi 23302-23440-71 và hàng chính hãng Toyota

Folangsi là thương hiệu phụ tùng thay thế phổ biến trong ngành xe nâng, sản xuất theo mã OEM của các hãng xe. Cụm bơm tay Folangsi 23302-23440-71 được làm theo mã phụ tùng gốc tương ứng của Toyota, cùng kiểu lắp, cùng vị trí ống và mặt tì lõi lọc.

Khi so sánh với hàng chính hãng, anh/chị nên đặt hai câu hỏi thực tế. Thứ nhất, cụm có lắp đúng vị trí và đúng chiều ống của xe mình không — điều này phụ thuộc đúng mã. Thứ hai, cụm có kín và bơm tốt sau khi lắp không — điều này kiểm tra được ngay khi xả gió và chạy thử. Với xe đã qua giai đoạn bảo hành của hãng, hàng thay thế đúng mã là lựa chọn phổ biến của các doanh nghiệp vận hành nhiều xe Toyota đời 7 và 8.

TFV không đưa ra so sánh về độ bền bằng con số, vì độ bền phụ thuộc nhiều vào điều kiện vận hành, chất lượng nhiên liệu và cách lắp đặt. Điều TFV đảm bảo được là hàng mới 100%, đúng mã OEM 23302-23440-71 và có ảnh chụp thật để anh/chị đối chiếu.

Phụ tùng đi kèm nên thay cùng bơm tay 23302-23440-71

Khi đã tháo cụm bơm tay, thay luôn lõi lọc và rà các lọc khác của động cơ là cách tiết kiệm thời gian dừng xe. Một số mã trong danh mục lọc xe nâng các loại TFV đang cung cấp cho cùng dải xe Toyota:

• Lọc nhiên liệu xe nâng Toyota 1DZ, 2Z 23390-76001-71 — lõi lọc nhiên liệu cho Toyota 7FD, 8FD động cơ 1DZ, 2Z, 3Z, 13Z, 14Z.
• Lọc thô nhiên liệu xe nâng Toyota 23311-23060-71 — lọc sơ cấp nhiên liệu.
• Lọc dầu động cơ xe nâng Toyota 80915-76010-71 — dùng cho Toyota 7FD, 8FD động cơ 1DZ, 2Z, 3Z, 13Z, 14Z.
• Lọc gió xe nâng Toyota 17741-23600-71 — dùng cho Toyota 6FD/G, 7FD/G, 8FD/G 1–3 tấn.

Anh/chị gửi số khung xe để TFV xác nhận từng mã cho đúng đời máy trước khi đặt hàng. Các nhóm phụ tùng khác có tại trang phụ tùng xe nâng.

Mua bơm tay bầu lọc nhiên liệu tại TFV — báo giá và đặt hàng

• Hàng hiệu Folangsi mới 100%, phụ tùng nhập khẩu chính ngạch.
• Ảnh chụp hàng thật tại kho TFV, có ảnh đo để đối chiếu.
• TFV báo đúng mã theo model xe và số khung anh/chị gửi.
• TFV là đại lý chính thức Baoli – KION Group, đội kỹ thuật dịch vụ làm việc thường xuyên với xe nâng Toyota đời 7 và 8.

Để nhận báo giá, anh/chị chuẩn bị: mã 23302-23440-71 hoặc P.00140, model xe và số khung, ảnh cụm bơm tay đang lắp, số lượng cần đặt. Gọi hoặc nhắn Zalo hotline 0916929883, hoặc gửi yêu cầu báo giá trên trang liên hệ.

Câu hỏi thường gặp về bơm tay bầu lọc nhiên liệu Toyota 23302-23440-71

Đội xe Toyota 7FD, 8FD cần bảo dưỡng đồng loạt, anh/chị có thể gửi yêu cầu báo giá kèm danh sách số khung để TFV gom đủ phụ tùng.
