Cấu tạo và quy trình làm việc sạc xả của Pin Lithium
Pin Lithium là dòng Pin sạch, thân thiện với môi trường. Đây là dòng Pin không chỉ được sử dụng cho xe nâng điện mà nó còn được sử dụng cho dòng điện thoại, máy tính, máy chụp hình....Hiện nay dòng Pin này còn được chú trọng đến việc phát triểm trên những ứng dụng phương tiện di chuyển chạy bằng điện như: Xe đạp điện, xe máy điện, ô tô điện... hoặc kỹ thuật ở các ngành quân đội hàng không.
Trước khi lựa chọn sử dụng Pin Lithium cho xe nâng điện, bạn cần phải hiểu về :
2. Quy trình sạc xả của Pin Lithium
Cấu tạo của Pin Lithium

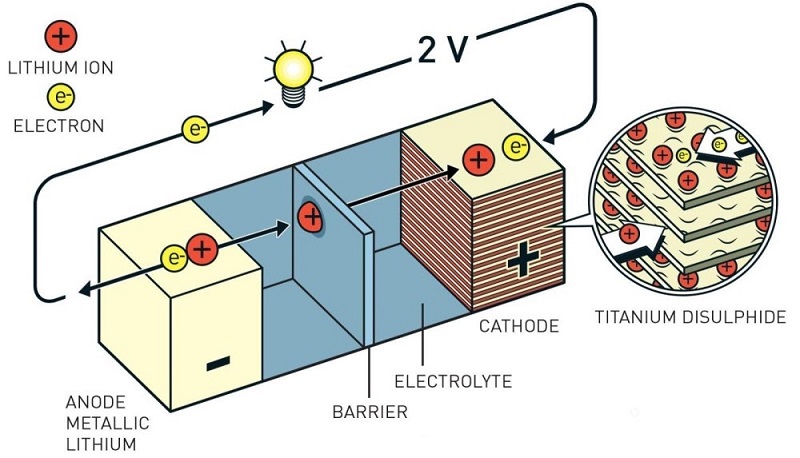

Cấu tạo của Pin Lithium
Cấu tạo pin Lithium-ion bao gồm: 1 cực dương, 1 cực âm, bộ phân tách, chất điện phân và hai bộ thu dòng điện.
- Điện cực dương (Cathode)
Vật liệu dùng làm điện cực dương là LicoO2 và LiMnO4. Cấu trúc phân tử bao gồm phân tử Oxide Coban liên kết với nguyên tử Lithium. Khi có dòng điện chạy qua, nguyên tử Lithium nhanh chóng tách khỏi cấu trúc tạo thành ion dương Lithium, Li+.
- Điện cực âm (Anode)
Cực âm được cấu tạo từ Than chì (graphene) và các vật liệu Cacbon khác có chức năng lưu giữ các ion Lithium L+ trong tinh thể.
- Bộ phân tách
Bộ phân tách hay còn gọi là màng ngăn cách điện được làm bằng nhựa PE hoặc PP. Bộ phận này nằm giữa cực dương và cực âm, có nhiều lỗ nhỏ, có chức năng ngăn cách giữa cực dương và cực âm. Tuy nhiên, các ion Li+ vẫn được đi qua.
- Chất điện phân
Chất điện phân là chất lỏng lấp đầy hai cực và màng ngăn. Dung dịch điện phân có chứa LiPF6 và dung môi hữu cơ. Dung dịch có chức năng như vật dẫn các ion Li+ từ.
Chất điện phân là môi trường truyền ion lithium giữa 2 điện cực trong quá trình sạc và xả pin. Nguyên tắc cơ bản trong dung dịch điện ly cho pin li-on là có độ dẫn ion tốt. Cụ thể độ dẫn ion liti ở mức 1-2 S/cm ở nhiệt độ phòng. Tăng 30-40% khi nhiệt độ lên 40 độ và giảm nhẹ khi nhiệt độ xuống 0 độ C.
Quy trình sạc xả của Pin Lithium

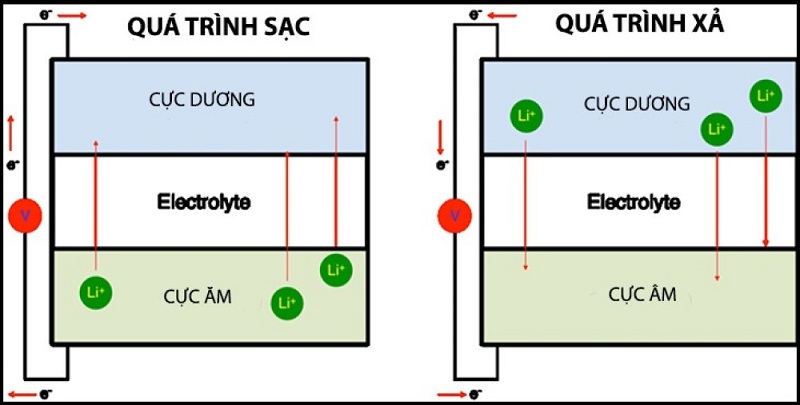

Nguyên lý hoạt động của Pin Lithium
Cực âm, cực dương đóng vai trò là nguyên liệu trong phản ứng điện hóa ở pin li-on. Dung dịch điện phân tạo môi trường dẫn cho ion liti di chuyển giữa 2 điện cực âm và dương. Dòng điện chạy ở mạch ngoài khi pin di chuyển. Quá trình này thể hiện ở quy trình sạc, xả, cụ thể như sau:
- Quy trình xả:
Ion-liti mang điện dương di chuyển từ cực âm (thường là graphite) qua dung dịch điện ly sang cực dương và dương cực sẽ có phản ứng với ion liti. Mỗi ion Li dịch chuyển từ cực âm sang cực dương trong pin thì ở mạch ngoài, lại tiếp tục có 1 electron chuyển động từ cực âm sang cực dương, sinh ra dòng điện chạy từ cực dương sang cực âm. Điều này tạo ra cân bằng điện tích giữa 2 cực.
- Quy trình sạc:
Quá trình sạc diễn ra ngược lại quá trình xả. Dưới điện áp sạc, electron bị buộc chạy từ điện cực dương của pin (trở thành cực âm), ion Li tách khỏi cực dương di chuyển trở về điện cực âm của pin (ở quy trình này đóng vai trò cực dương). Trong quá trình sạc và xả pin sẽ đảo chiều.
Trong một chu kỳ phóng điện, những nguyên tử liti ở cực dương bị ion hóa và tách khỏi các điện tử của chúng. Các ion liti di chuyển từ cực dương và đi qua chất điện phân cho đến khi chúng đến được cực âm. Tại đây chúng tái kết hợp với các điện tử và trung hòa về điện.
Nắm chắc kiến thức về cấu tạo và chu kỳ sạc xả của Pin Lithium mà TFV Industries vừa đưa ra sẽ giúp các bạn có thể sử dụng Pin Lithium một cách dễ dàng và nhanh chóng hơn. Sử dụng Pin Lthium cho xe nâng điện sẽ mang lại nhiều lợi ích cho doanh nghiệp và tiết kiệm chi phí.
