Xylanh thủy lực - Cấu tạo của Xylanh thủy lực bạn cần biết ?
Xylanh là một trong 3 bộ phận quan trọng nhất của hệ thống thủy lực xe nâng hàng. Vậy đặc điểm của chúng là gì ? Cần quan tâm đến những đặc điểm nào của Xylanh xe nâng hàng ? Chúng ta hãy cùng xem xét và tìm hiểu dưới bài viết này nhé
|
Mục lục 2. Cấu tạo của Xylanh thủy lực |
Xylanh thủy lực
Xylanh thủy lực là loại linh kiện có kết cấu hình trụ, có vai trò chuyển đổi áp lực thành động năng. Đây là bộ phận quan trọng trong hệ thống động cơ của xe nâng hàng.
Xy lanh thủy lực được ứng dụng nhiều trong các ngành như máy nén, máy móc dành cho xây dựng, hệ thống nâng hạ của các loại xe vận chuyển như xe tải, các dây chuyền sản xuất công nghiệp, ...

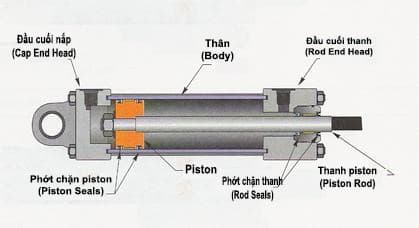

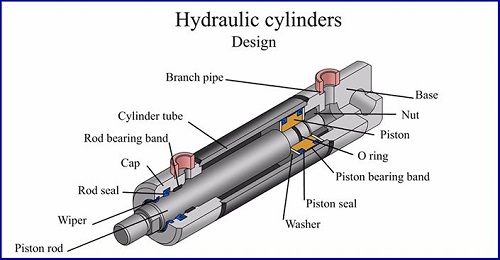

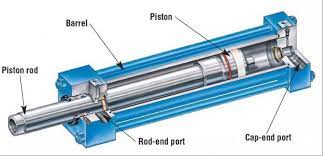

Cấu tạo của Xylanh thủy lực
Xylanh thủy lực bao gồm các bộ phận:
Ống Xylanh
Là bộ phận hình trụ , tròn liền mạch, còn được gọi là thùng Xylanh. Ống Xylanh có chức năng tiềm ẩn và giữ áp xuất của Xylanh. Đây là vị trí chứa Piston
Nắp hình trụ (đế)
Phần nắp trụ đi kèm với buồng áp suất ở một đầu, chúng được thiết kế thông với thân Xylanh bằng cách gắn bulong, thanh tie hoặc mối hàn
Đầu Xylanh
Hay có tên gọi khác là Cylinder head, đi kèm với buồn áp suất ở phía đầu còn lại. Đầu Xylanh thủy lực xe nâng được nối với ống Xylanh bằng Bulong hoặc thanh Tie. Ở giữa đầu Xylanh và ống xylanh có có tên gọi là O-ring đặc biệt
Piston
Đây là bộ phận rất quan trọng trong cấu tạo của Xilanh thủy lực xe nâng cũng như trong hệ thống thủy lực xe nâng. Vai trò của Piston là phân tách những vùng áp lực đè nén bên trong ống xylanh
Thanh Piston
Đây là bộ phận liên kết truyền động, thường được làm bằng thép mạ bằng crom để đạt độ cứng cao và chống ăn mòn
Các Piston của xylanh đều được gắn với thanh piston qua bulong
Con dấu Seal
Con dấu hay còn gọi là Seal của Xylanh thủy lực xe nâng hàng. Để có thể tạo ra 1 Seal tương thích với xylanh cần phải dựa vào nhiều yếu tố như nhiệt độ môi trường, nhiệt độ dầu ....
Các loại Xylanh thủy lực của xe nâng hàng
Có 3 loại xylanh thủy lực : Xylanh nâng, Xylanh nghiêng, Xylanh trợ lực lái
Xylanh nâng
Có tác dụng nâng hạ khung nâng và càng của xe nâng. Chúng được trợ lực từ hệ thống thủy lực đẩy theo 1 chiều
Xylanh nghiêng
Nó có tác dụng điều khiển chuyển động nghiêng của xe nâng so với mặt đất. Nhờ đó, xe nâng có thể kiểm soát được độ nghiêng khi nâng hạ và xếp dỡ hàng hóa.
Xylanh trợ lực lái
Đây là loại xe nâng có tác dụng kép, nó được áp dụng cho thao tác đẩy bánh xe nâng theo hai hướng trái phải

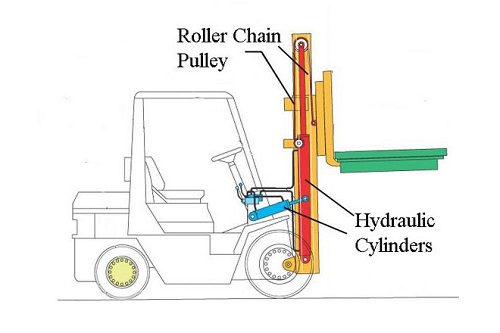

Nguyên lý hoạt động của hệ thống thủy lực xe nâng hàng
Dầu thủy lực khi được hút lên sẽ tạo áp lực nén cao, giúp vận hành các Xylanh thủy lực bên trong hệ thống thủy lực xe nâng hàng. Sau đó dầu sẽ được đưa xuống bộ van điều khiển tiếp tục vận hành hệ thống nâng hạ theo điều khiển của người vận hành xe nâng.
Nếu trong trường hợp chưa cần đến việc nâng hạ thủy lực, trong van điều khiển, lượng dầu bị ép lại trong điều kiện áp suất thấp sẽ được đưa lại về thùng dầu.
Mỗi Xylanh đều có hai chức năng kép như nhau, thường được sử dụng với chức năng thay đổi độ nghiêng của kiện hàng hoặc ngả ra sau, nâng lên, hạ xuống...
Nhìn chung, nguyên lý hoạt động của hệ thống thủy lực xe nâng khá đơn giản, và xylanh có vai trò quan trọng trong hệ thống thủy lực xe nâng hàng.
