Hệ thống nâng hạ thủy lực xe nâng bạn cần biết ?

Kinh tế phát triển, số lượng hàng hóa của kho hàng cung cấp ngày càng nhiều. Để tiết kiệm được chi phí dành cho nhân công, xe nâng hàng đã được rất nhiều doanh nghiệp đưa vào sử dụng với mục đích nâng hạ hàng hóa. Các xe nâng hàng hoạt động dựa trên nguyên lý hệ thống nâng hạ thủy lực.

Để có thể hiểu rõ hơn hệ thống nâng hạ thủy lực của xe nâng hàng thì chúng ta hãy cùng tìm hiểu qua bài viết dưới đây nhé.

Mục lục

1. Cấu tạo của hệ thống nâng hạ thủy lực

2. Một số bộ phận quan trọng của hệ thống thủy lực

3. Nguyên lý hoạt động của hệ thống nâng hạ thủy lực

Cấu tạo của hệ thống nâng hạ thủy lực

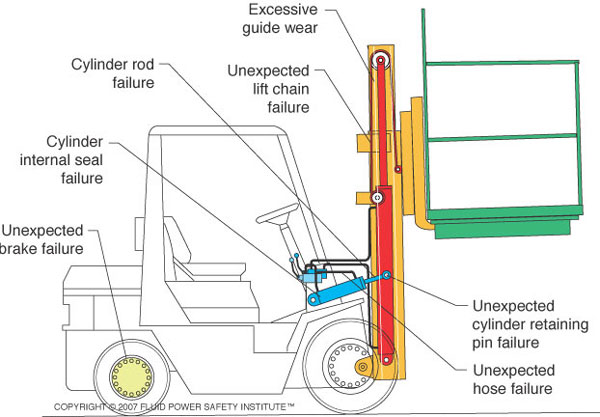

Hệ thống nâng hạ thủy lực xe nâng hàng

Hệ thống nâng hạ thủy lực xe nâng hàng

Hệ thống thủy lực là một dạng truyền động, dưới tác dụng của dầu thủy lực để tạo ra áp lực sử dụng động cơ. Về cơ bản thì hệ thống thủy lực của xe nâng hàng bao gồm 2 phần: thùng dầu thủy lực và hệ thống các dây dẫn dầu thủy lực. Nhưng thực tế thì hệ thống nâng hạ thủy lực bao gồm các bộ phận sau:

Tiết lưu và van một chiều song song Bơm thủy lực
Động cơ nhiệt Quạt mát
Lọc dầu Van phân phối
Xi lanh điều khiển nâng hạ Xi lanh thay đổi góc nghiêng
Hộp số Cầu chủ động
Động cơ thủy lực

Trong hệ thống nâng hạ thủy lực, động cơ thủy lực hay còn gọi là xi lanh nâng – đẩy hàng, với tác dụng chính là biến áp năng thành động năng sử dụng.

Một số bộ phận quan trọng của hệ thống thủy lực

1. Xi lanh

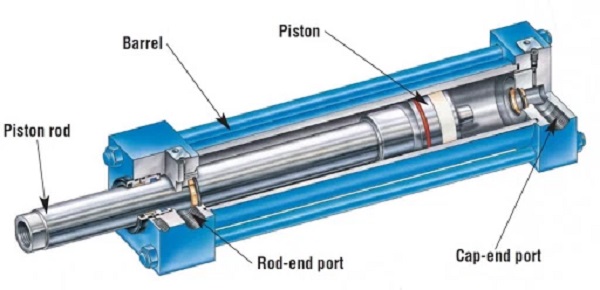

Xi lanh trụ nâng xe nâng hàng

Xi lanh trụ nâng xe nâng hàng

Xi lanh của hệ thống thủy lực gồm có: xi lanh có tác dụng đơn và xi lanh có tác dụng kép.

Xi lanh có tác dụng đơn là xi lanh chỉ có thể tạo ra được lực nén ở một hướng.

Xi lanh có tác dụng kép là xi lanh cho phép sử dụng lực đẩy khí nén từ hai hướng. Yêu cầu sử dụng xi lanh kép là động cơ sử dụng lực ở hai hướng phải đều nhau.

Thông thường, người ta thường sử dụng xi lanh kép nhiều hơn.

2. Van phân phối

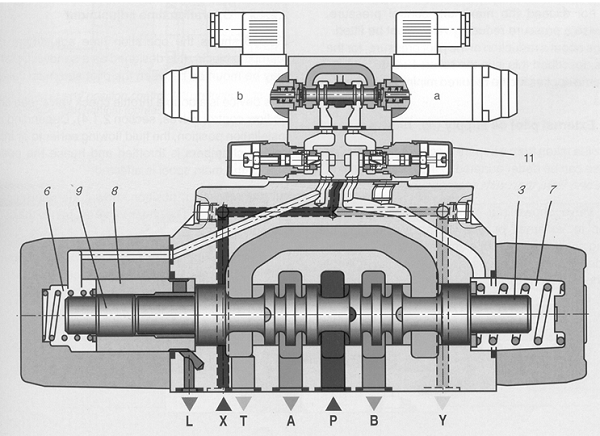

Van phân phối hệ thống thủy lực xe nâng hàng

Van phân phối hệ thống thủy lực xe nâng hàng

Van phân phối là bộ phận quan trọng trong hệ thống thủy lực, thường thấy nhất là van phân phối loại trụ tròn, hay gọi là con trượt.

Van phân phối cho phép các nguồn nhiên liệu đi qua theo sự điều khiển chuyển động và có tác dụng đổi nhánh dòng chảy giữa các nút của lưới đường ống.

3. Chất lỏng thủy lực

Chất lỏng thủy lực hay còn gọi là dầu thủy lực. Một xe nâng sẽ được trang bị từ  60 lít đến 120 lít để có thể hoạt động trong 24 giờ.

Chất lỏng thủy lực được bơm và truyền đến các nhánh của hệ thống van phân phối, xi lanh,…

Nguyên lý hoạt động của hệ thống nâng hạ thủy lực

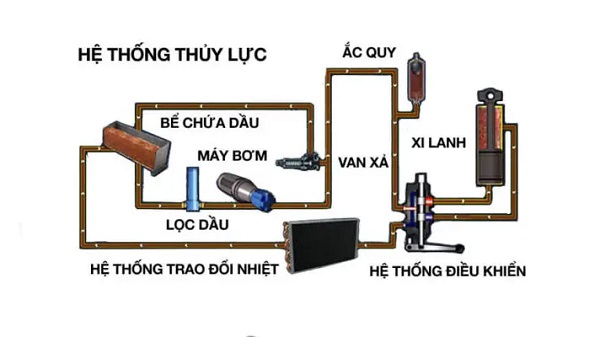

Sơ đồ hệ thống thủy lực xe nâng hàng

Sơ đồ hệ thống thủy lực xe nâng hàng

Hệ thống nâng hạ thủy lực sẽ hoạt động theo nguyên lý sau:

- Đầu tiên, bơm thủy lực sẽ hút chất lỏng thủy lực (dầu thủy lực) từ thùng chứa từ đầu bên này sang đầu bên kia.

- Ứng dụng áp lực cao để nén nhiên liệu tạo thành áp năng vận hành xi lanh thủy lực. Nhiên liệu này được đưa lên hệ thống van điều khiển, người điều khiển thực hiện điều khiển nâng lên hoặc hạ xuống theo ý muốn.

Với hệ thống nâng hạ thủy lực hiện đại, khả năng kiểm soát và điều khiển lực nâng và đẩy càng được chính xác hơn. Để đảm bảo độ bền trong cấu tạo của xe nâng các bạn cần kiểm tra và bảo dưỡng theo đúng định kỳ.
